Monoblok Brülörler
NG Serisi Gaz - Motorin Brülörleri

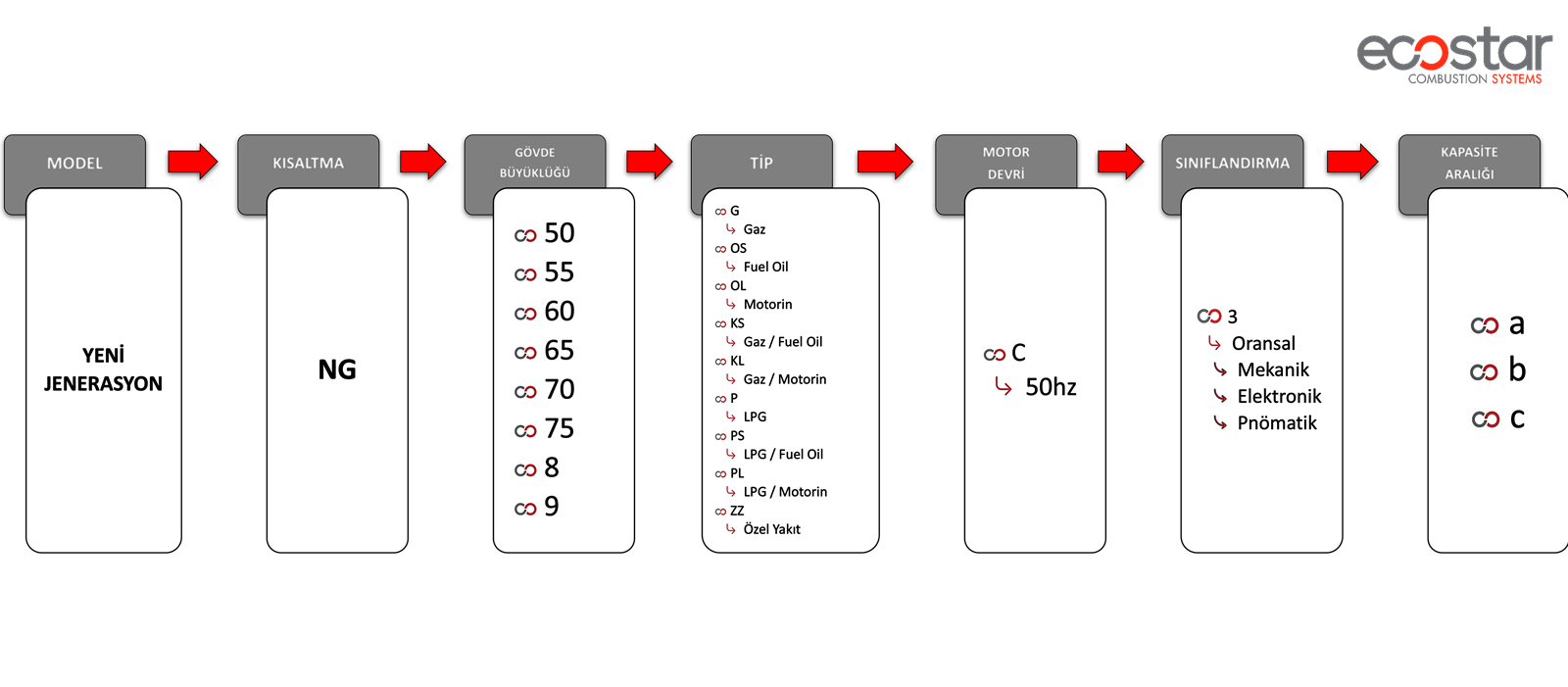

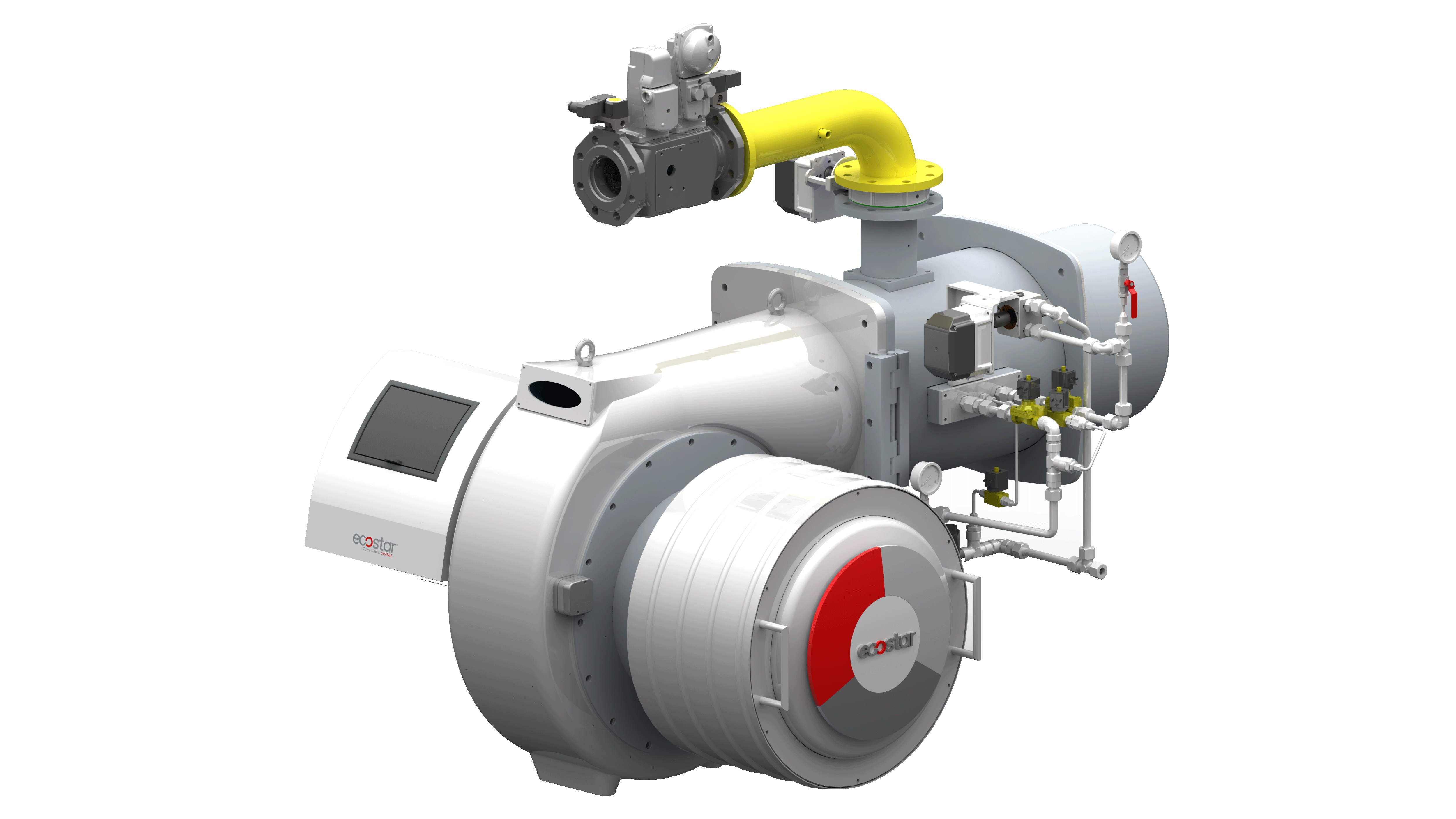

ECO 8 K (L) C 3 NG
- Brülörü kazandan ayırmaya gerek kalmadan menteşeli sistem ile bakım kolaylığı,
- Özel susturuculu sistem ile daha düşük ses seviyesi,
- Kablo bağlantılarını asgariye indirilmesini sağlayan fiş-soket bağlantısı sayesinde hata kaynaklarının önceden azaltılması,
- İstenen kapasiteye göre ayarlanabilen yanma başlığı,
- Yüksek hassasiyetli ayar imkanı sağlayan gaz-hava servo motorları ile optimum yakıt-hava karışımı sağlanarak yüksek yanma verimi,
- Yüksek performanslı fan,
- Hata tespitlerini kolaylaştıran kolay kullanım operatör paneli,
- Yanma optimizasyonu için opsiyonel olarak sunulan CO/O2 (trim) sistemi entegrasyonu,
- Minimum gaz presostadı ile yeterli gaz tedariği kontrolü,
- Hava presostadı ile yanma havasının kontrolü,
- Nozulda yüksek basınçlı mekanik atomizasyon,
- Entegre gaz kaçak kontrol cihazı (leak age kontrol) ile kaçak kontrolü,
- Pilot ateşleme,
- Kolay kurulum ve işletme.
| Brülör Tipi |
Doğalgaz Kapasite |
Doğalgaz Kapasite |
Doğalgaz Tüketimi |
Motorin Kapasite |
Motorin Kapasite |
Motorin Tüketimi |
Fan Motor Gücü | Yakıt Pompa Gücü | 50 Hz'de Gerilim | Ventil Tipi | Gaz Yolu Boru Çapı | Hava Emiş Tipi | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min. kcal/h | Max. kcal/h | Min. kW | Max. kW | Min. Nm³/h | Max. Nm³/h | Min. kcal/h | Max. kcal/h | Min. kW | Max. kW | Min. kg/h | Max. kg/h | kW | kW | VAC | |||||
| ECO 8 K (L) C 3 NG | 516.000 | 5.160.000 | 600 | 6000 | 62,5 | 625,5 | 722.400 | 5.160.000 | 840 | 6000 | 70,8 | 505,9 | 11 | 2,2 | 3N 400 | VGD 40.065 | DN65 | Sac | |
| ECO 8 K (L) C 3 NG | 516.000 | 5.160.000 | 600 | 6000 | 62,5 | 625,5 | 722.400 | 5.160.000 | 840 | 6000 | 70,8 | 505,9 | 11 | 2,2 | 3N 400 | MBE VB 65 | DN65 | Sac | |
| * Net Kalorifik Değer H Doğalgaz: 8250 kcal/Nm³ H Motorin: 10200 kcal/kg | |||||||||||||||||||

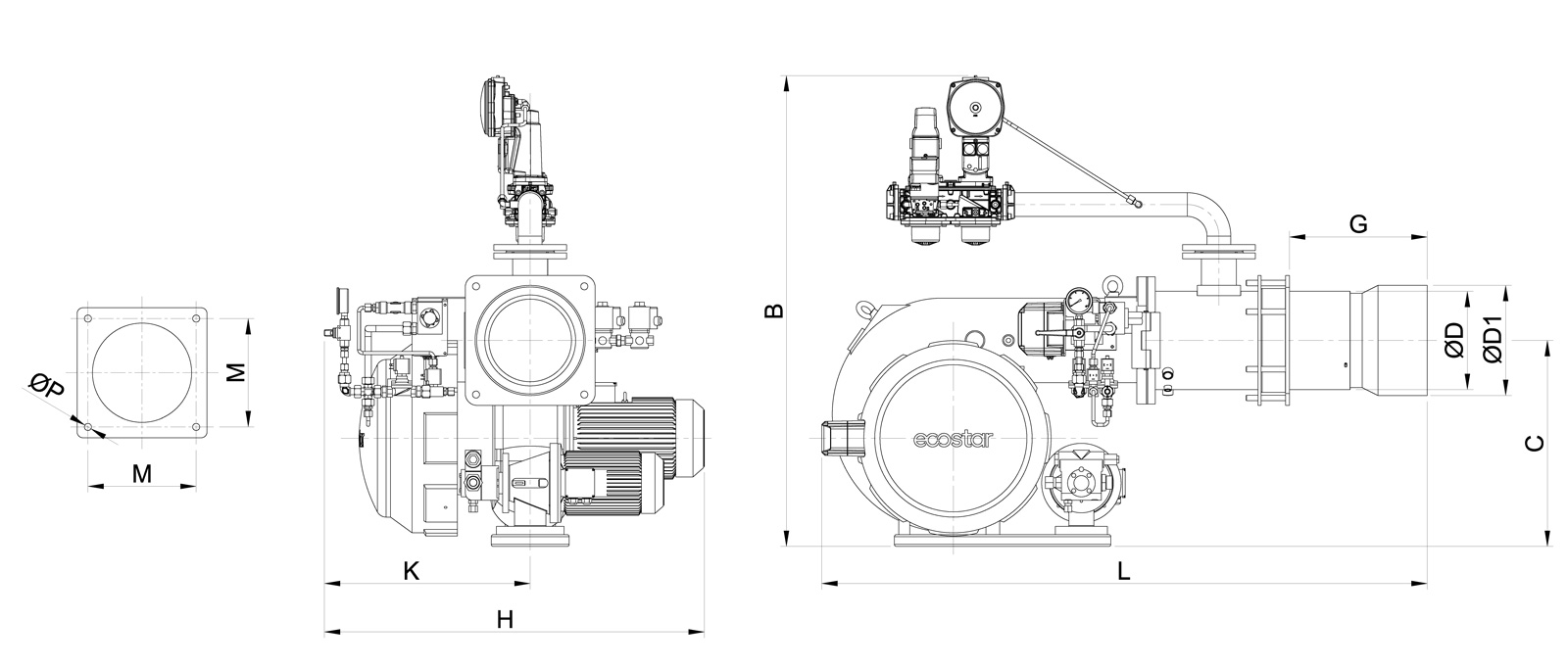

| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 8 K (L) C 3 NG | 1830 | - | 300 | 1320 | 720 | 1600 | 695 | 18 | 400 | 408 | - |
*Bütün boyutlar mm cinsindendir.
| ÖZELLİKLER | ECO 8 K L C 3 NG |
|---|---|
| Kontrol şekli | O |
| Mekanik Oransal (Sıvı yakıt kontrolü) | |
| Pnömatik Oransal (21mbar) (Gaz yakıt kontrolü) | |
| Pnömatik Oransal (300 mbar) (Gaz yakıt kontrolü) | |
| Elektronik Oransal (21mbar) | |
| Elektronik Oransal (300 mbar) | |
| Hava debi ayarı | SM |
| Yakıt debi ayarı | SM |
| Gaz Ventili | |
| Pilot ateşleme | |
| Pilot gaz ventili | |
| Minimum gaz prosestatı | |
| Maximum gaz prosestatı | |
| Gaz Kaçak Kontrolü | |
| Hava prosestatı | |
| Alev Kontrolü | F |
| Sıvı yakıt ısıtma ve pompalama istasyonu | |
| Servis amaçlı menteşeli gövde | |
| Farklı alev borusu uzunluğu | |
| O2-CO yakma yönetim sistemi bağlantısı | |
| Yakma havası fan inverter bağlantısı | |
| Yakıt hazırlama istasyonları (Gaz hattı/Motorin İstasyonu) | |
| TSE EN-676 Brülörler-Gaz Yakıtlar İçin Uygunluk | |
| CE Uygunluk beyanı | |
| Elektrik koruma sınıfı | IP54 |
: Dahil Değil/Yok
: Opsiyonel
: Dahil/Var
1K: Tek Kademe
2K: İki Kademe
O: Oransal
M: Manuel
SM: Servomotor
İO: İyonizasyon
F: Fotosel
DA: Direk Ateşleme
PA: Pilot Ateşleme
