Monoblok Brülörler
NG Serisi Gaz - Motorin Brülörleri
ECO 70 K (L) C 3 NG
- Brülörü kazandan ayırmaya gerek kalmadan menteşeli sistem ile bakım kolaylığı,
- Özel susturuculu sistem ile daha düşük ses seviyesi,
- Kablo bağlantılarını asgariye indirilmesini sağlayan fiş-soket bağlantısı sayesinde hata kaynaklarının önceden azaltılması,
- İstenen kapasiteye göre ayarlanabilen yanma başlığı,
- Yüksek hassasiyetli ayar imkanı sağlayan gaz-hava servo motorları ile optimum yakıt-hava karışımı sağlanarak yüksek yanma verimi,
- Yüksek performanslı fan,
- Hata tespitlerini kolaylaştıran kolay kullanım operatör paneli,
- Yanma optimizasyonu için opsiyonel olarak sunulan CO/O2 (trim) sistemi entegrasyonu,
- Minimum gaz presostadı ile yeterli gaz tedariği kontrolü,
- Hava presostadı ile yanma havasının kontrolü,
- Nozulda yüksek basınçlı mekanik atomizasyon,
- Entegre gaz kaçak kontrol cihazı (leak age kontrol) ile kaçak kontrolü,
- Pilot ateşleme,
- Kolay kurulum ve işletme.
| Brülör Tipi |
Doğalgaz Kapasite |
Doğalgaz Kapasite |
Doğalgaz Tüketimi |
Motorin Kapasite |
Motorin Kapasite |
Motorin Tüketimi |
Fan Motor Gücü | Yakıt Pompa Gücü | 50 Hz'de Gerilim | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min. kcal/h | Max. kcal/h | Min. kW | Max. kW | Min. Nm³/h | Max. Nm³/h | Min. kcal/h | Max. kcal/h | Min. kW | Max. kW | Min. kg/h | Max. kg/h | kW | kW | VAC | |
| ECO 70 K (L) C 3 NG | 498.800 | 3.500.200 | 580 | 4070 | 60,5 | 424,3 | 916.760 | 3.500.200 | 1066 | 4070 | 89,9 | 343,2 | 7,5 | 1,5 | 3N 400 |

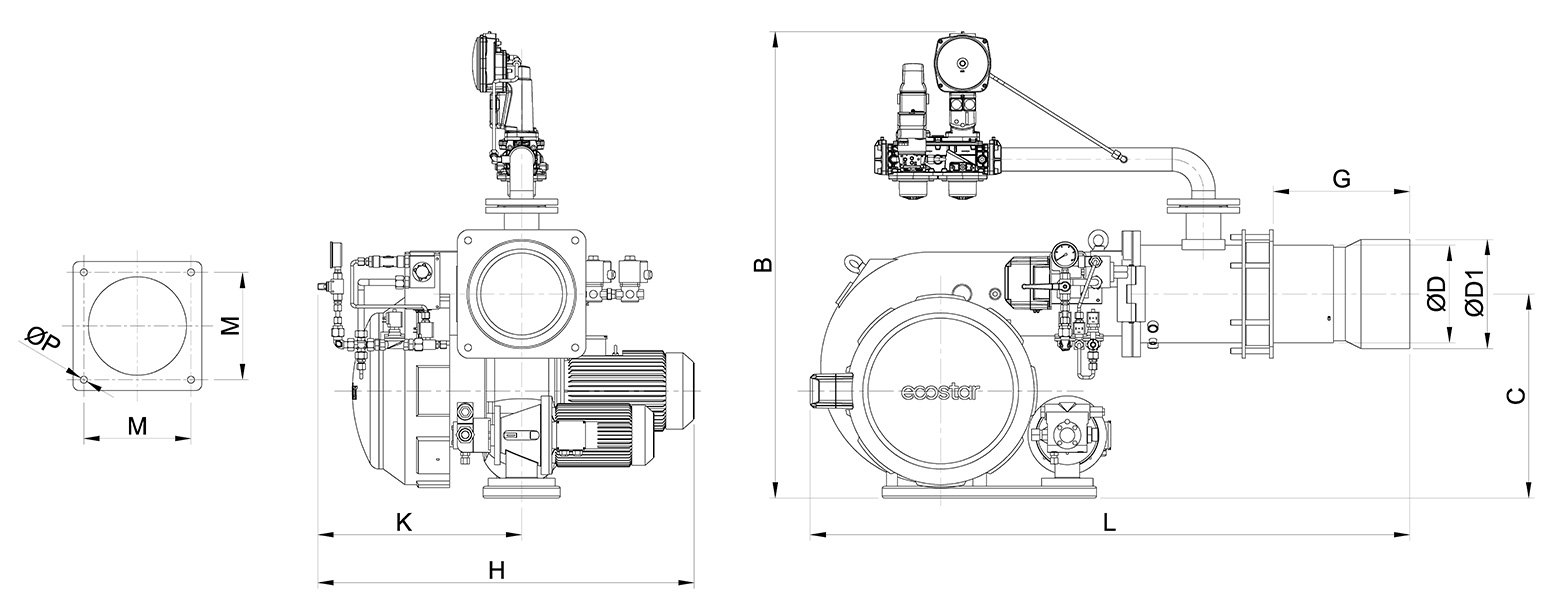

| L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 70 K (L) C 3 NG | 1650 | 200 | 440 | 980 | 450 | 1180 | 500 | 18 | 275 | 240 | 280 |
| ÖZELLİKLER | ECO 70 K L C 3 NG |
|---|---|
| Kontrol şekli | O |
| Mekanik Oransal (Sıvı yakıt kontrolü) | |
| Pnömatik Oransal (21mbar) (Gaz yakıt kontrolü) | |
| Pnömatik Oransal (300 mbar) (Gaz yakıt kontrolü) | |
| Elektronik Oransal (21mbar) | |
| Elektronik Oransal (300 mbar) | |
| Hava debi ayarı | SM |
| Yakıt debi ayarı | SM |
| Gaz Ventili | |
| Pilot ateşleme | |
| Pilot gaz ventili | |
| Minimum gaz prosestatı | |
| Maximum gaz prosestatı | |
| Gaz Kaçak Kontrolü | |
| Hava prosestatı | |
| Alev Kontrolü | F |
| Sıvı yakıt ısıtma ve pompalama istasyonu | |
| Servis amaçlı menteşeli gövde | |
| Farklı alev borusu uzunluğu | |
| O2-CO yakma yönetim sistemi bağlantısı | |
| Yakma havası fan inverter bağlantısı | |
| Yakıt hazırlama istasyonları (Gaz hattı/Motorin İstasyonu) | |
| TSE EN-676 Brülörler-Gaz Yakıtlar İçin Uygunluk | |
| CE Uygunluk beyanı | |
| Elektrik koruma sınıfı | IP54 |
: Dahil Değil/Yok
: Opsiyonel
: Dahil/Var
1K: Tek Kademe
2K: İki Kademe
O: Oransal
M: Manuel
SM: Servomotor
İO: İyonizasyon
F: Fotosel
DA: Direk Ateşleme
PA: Pilot Ateşleme
