Monoblok Brülörler
HP Serisi İki Kademeli Gaz Brülörleri

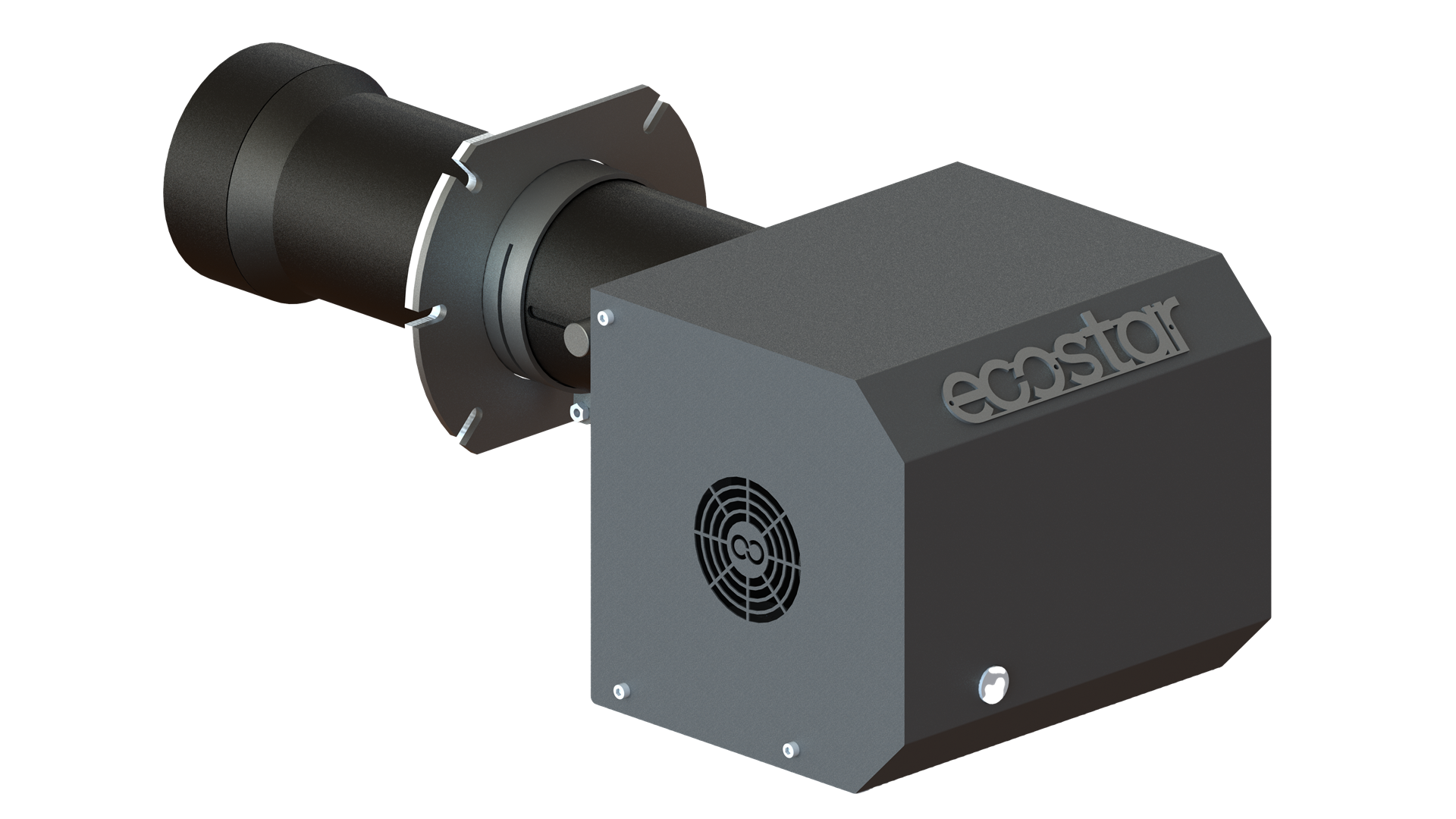

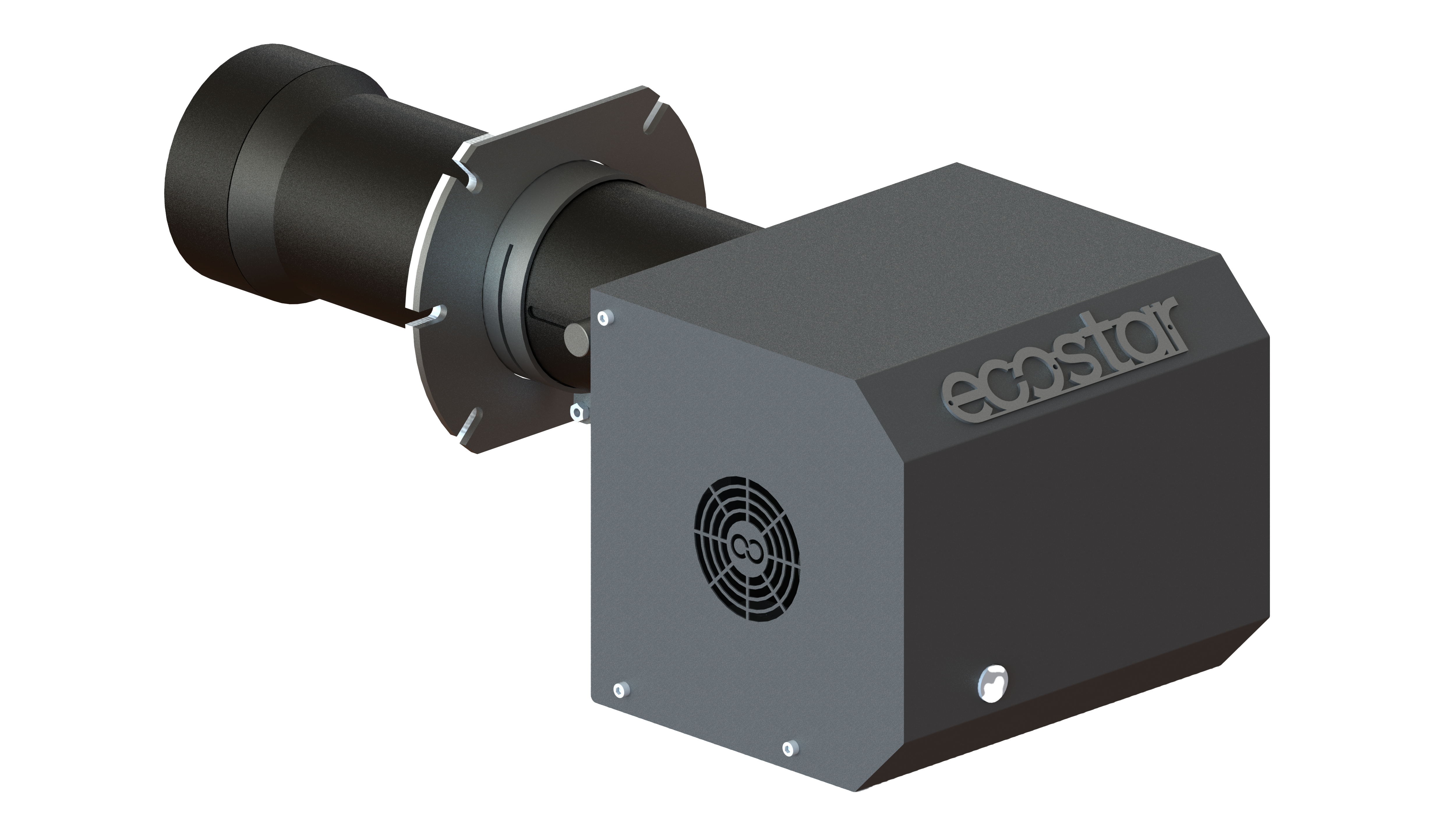

ECO 200 HP GC 2
- İki kademe çalışma,
- Doğalgaz ve LPG yakıt ile çalışabilme,
- 300 mbar & 21 mbar gaz basınçların da işletim imkanı,
- Isı ihtiyacına göre geniş ısıl kapasite ayar aralığı,
- Ateşleme ve iyonizasyon elektrodu ile alev kontrolü,
- Minimum gaz presostatı ile yeterli gaz basıncının kontrolü,
- Yüksek yanma verimine sahip özgün yanma başlığı ile üniform yakıt karışımı,
- Hava presostatı ile yanma havasının kontrolü,
- Gövde ve yanma başlığında minimum sürtünme kayıpları,
- Dahili fan klapesi ile yakma havası debi ayarı,
- Brülörü kazandan sökmeden tüm parçalara kolayca ulaşabilme,
- Minimum bakım gerektiren kompakt tasarım,
- Düşük NOx ve CO emisyonları ile çevre dostu.
- Özel dizayn brülör gövdesi sayesinde düşük ses seviyelerinde çalışma.
| Brülör Tipi | Kapasite | Kapasite | Doğalgaz Tüketimi | Fan Motor Gücü | 50 Hz'de Gerilim | Gaz Giriş Çapı | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Minimum kcal/h | Maximum kcal/h | Minimum kW | Maximum kW | Minimum Nm³/h | Maximum Nm³/h | kW | VAC | Gaz Ventili | Gaz Giriş Çapı | |
| ECO 200 HP GC 2 1/2" | 68.800 | 172.000 | 80 | 200 | 8 | 21 | 0,2 | 1N 230 | MB-ZRDLE 405 | 1/2" |
| ECO 200 HP GC 2 3/4" | MB-ZRDLE 407 | 3/4" | ||||||||

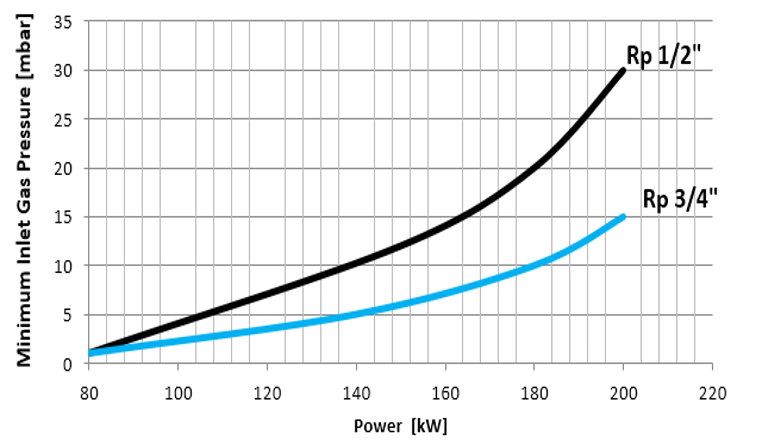

Gaz Yolu Seçim Tablosu
| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 200 HP GC 2 | 486 | 198 | 248 | 320 | 160 | 302 | 170 | 10 | 142 | 120 | 139 |
*Bütün boyutlar mm cinsindendir.
| ÖZELLİKLER | ECO 200 HP GC 2 1/2" | ECO 200 HP GC 2 3/4" |
|---|---|---|
| Kontrol Şekli | 2K | 2K |
| Hava Debi Ayarı | SM | SM |
| Ayarlanabilir Alev Borusu Uzatması | ||
| Gaz Ventili | ||
| Minimum Gaz Prosestatı | ||
| Maximum Gaz Prosestatı | ||
| Hava Prosestatı | ||
| Alev Kontrolü | İO | İO |
| Ateşleme | DA | DA |
| VPS Gaz Kaçak Cihazı | ||
| Kayar Kazan Bağlantı Flanşı | ||
| Servis Amaçlı Taşıma Mili | ||
| 7 Pin Elektrik Besleme ve Birinci Kademe Soketi | ||
| 7 Pin İkinci Kademe Bağlantı Soketi | ||
| TS EN 676+A2 ve 2016/426/EC GAR Uyumludur | ||
| Elektrik koruma sınıfı | IP40 | IP40 |
: Dahil Değil/Yok
: Opsiyonel
: Dahil/Var
1K: Tek Kademe
2K: İki Kademe
O: Oransal
M: Manuel
SM: Servomotor
İO: İyonizasyon
F: Fotosel
DA: Direk Ateşleme
PA: Pilot Ateşleme
