Endüstriyel Brülörler
DIB
DIB 451
- Duoblok gövde yapısına sahip ECOSTAR DIB serisi sanayi brülörleri; buhar kazanları, kızgın yağ kazanları, start-up uygulamaları ve sıcak hava üreteçlerinde kullanılmaktadır.
- Doğalgaz, LPG, Fuel Oil, Motorin, Biyogaz ve özel yakıtlar kullanılabilmektedir.
- Farklı yanma başlığı tasarımları ve prosese uygun alev borusu uzunlukları ile farklı yanma odalarında, modernizasyonu gerçekleşen uygulamalar da dahil, uyumlu çalışabilmektedir.
- Prosese uygun yakma havası fanı ile 200°C yakma havası sıcaklıklarında çalışabilmeye uygundur. (Yüksek ısıya dayanıklı boya ile boyanmaktadır, sıcak hava ile çalışmada ürün kapasitesi değişkenlik göstermektedir.)
- Kimyasal dayanım gerektiren proseslerde tamamen paslanmaz malzemeden üretime uygundur.
- Proses ihtiyacına göre mekanik ve elektronik oransal olarak talep edilmesi mümkündür.
- Motorin filtreleme ve pompalama istasyonu müşteri talebine göre harici olarak üretilmektedir.
- Fuel Oil filtreleme, ısıtma ve pompalama istasyonu müşteri talebine göre harici olarak üretilmektedir.
- Ateşleme için özel tasarım pilot ateşleme brülörleri (DIB-500 serisi ve üzerinde ECOSTAR PAL Brülörü standart olarak kullanılmaktadır.) mevcuttur.
- Elektronik oransal brülörlerde talebe göre O2-CO trim sistemi adaptasyonu ile yanma optimizasyonu sağlar.
- Elektronik oransal brülörlerde talebe göre fan hız kontrolü ile enerji tasarrufu sağlar.
- BMS (yakma yönetim sistemi) veya yazılım yöntemiyle PLC sistemlere bağlanarak uzaktan yönetme imkanı sunar.
- Fotosel ile alev kontrolü sayesinde yüksek yanma emniyeti sağlar.
| BRÜLÖR TİPİ | BRÜLÖR KAPASİTESİ | DOĞALGAZ TÜKETİMİ | MOTORİN TÜKETİMİ | FUEL OİL TÜKETİMİ | |
|---|---|---|---|---|---|
| Max. MW | Max. kcal/h | Max. Nm³/h | Max. kg/h | Max. kg/h | |
| DIB-451 | 11 | 9.460.000 | 1147 | 927 | 980 |

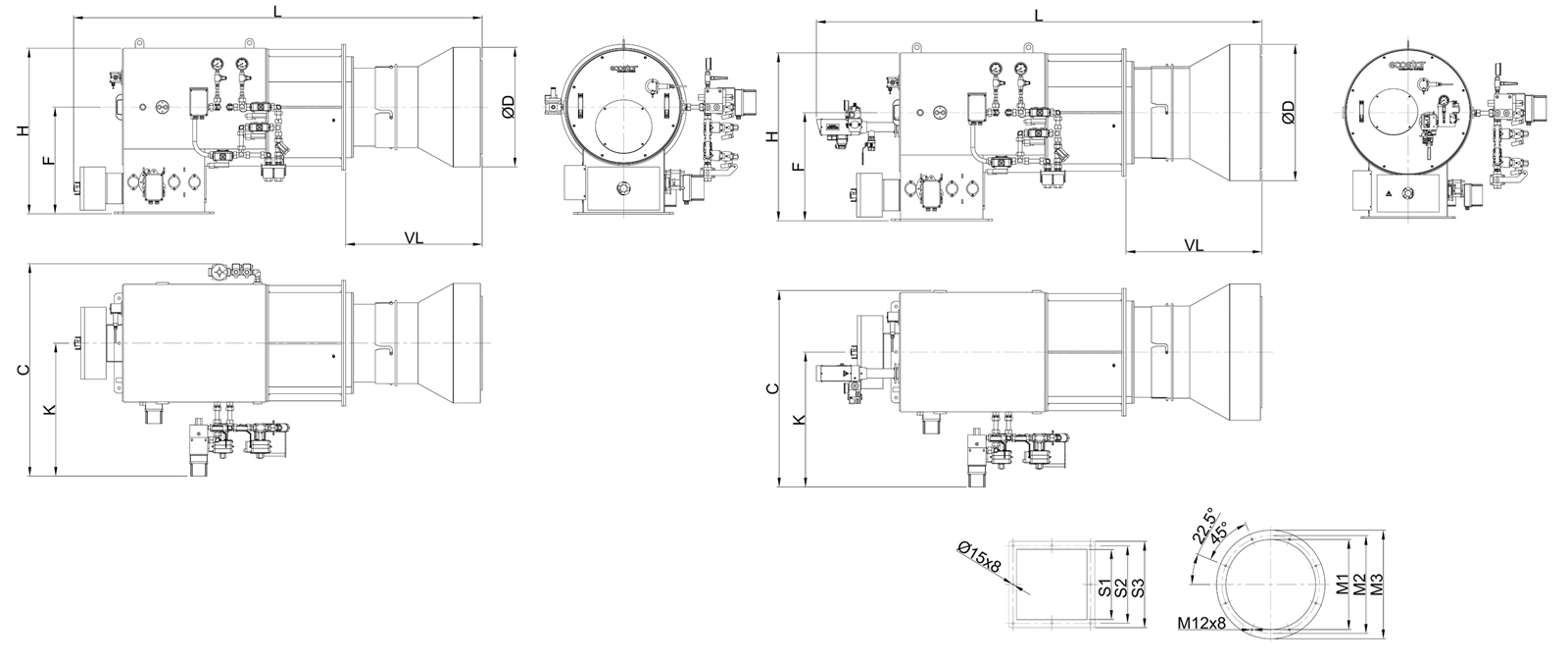

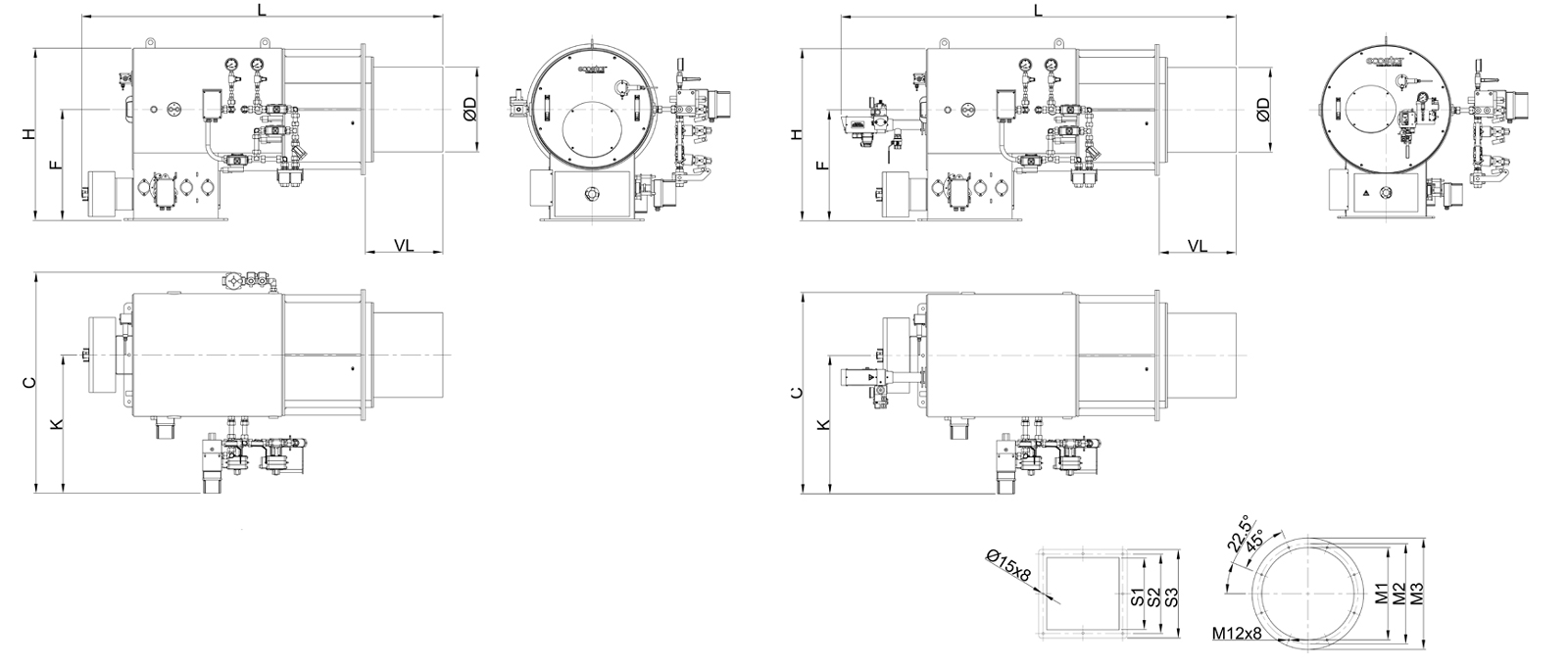

| * | ØD | L | H | F | C | K | S1 | S2 | S3 | ØM1 | ØM2 | ØM3 | VL | DN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIB 451 EL 1 | Ø450 | 1800 | 920 | 600 | 1400 | 900 | 450 | 500 | 556 | Ø580 | Ø630 | Ø700 | 350 | |
| DIB 451 EL 1 | Ø665 | 2200 | 920 | 600 | 1000 | 500 | 450 | 500 | 556 | Ø580 | Ø630 | Ø700 | 750 | |
| DIB 451 MS 1 | Ø450 | 1800 | 920 | 600 | 1400 | 900 | 450 | 500 | 556 | Ø580 | Ø630 | Ø700 | 350 | |
| DIB 451 MS 1 | Ø665 | 2200 | 920 | 600 | 1000 | 500 | 450 | 500 | 556 | Ø580 | Ø630 | Ø700 | 750 | |
| DIB 451 N 1 | Ø492 | 1800 | 920 | 600 | 1000 | 500 | 450 | 500 | 556 | Ø580 | Ø630 | Ø700 | 350 | DN100 |
| DIB 451 N 1 | Ø408 | 2200 | 920 | 600 | 1000 | 500 | 450 | 500 | 556 | Ø580 | Ø630 | Ø700 | 750 | DN100 |
| DIB 451 NEL 1 | Ø450 | 1800 | 920 | 600 | 1400 | 900 | 450 | 500 | 556 | Ø580 | Ø630 | Ø700 | 350 | DN100 |
| DIB 451 NEL 1 | Ø665 | 2200 | 920 | 600 | 1000 | 500 | 450 | 500 | 556 | Ø580 | Ø630 | Ø700 | 750 | DN100 |
| DIB 451 NMS 1 | Ø450 | 1800 | 920 | 600 | 1400 | 900 | 450 | 500 | 556 | Ø580 | Ø630 | Ø700 | 350 | DN100 |
| DIB 451 NMS 1 | Ø665 | 2200 | 920 | 600 | 1000 | 500 | 450 | 500 | 556 | Ø580 | Ø630 | Ø700 | 750 | DN100 |
*Bütün boyutlar mm cinsindendir.
| ÖZELLİKLER | DIB 451 ME | DIB 451 EL |
|---|---|---|
| Elektronik oransal kontrol seçeneği | ||
| Mekanik oransal kontrol seçeneği | ||
| Fotosel ile alev kontrolü | ||
| Dahili pilot ateşleme | ||
| ECOSTAR PAL pilot ateşleme brülörü | ||
| Pilot ateşleme gaz ventili | ||
| Hava prosestatı | ||
| Gaz / Fuel Oil / Motorin / Gaz-Motorin / Gaz-Fuel Oil ile çalışabilme | ||
| Sıvı yakıt ürünlerde, yüksek basınçlı mekanik atomizasyonlu lans veya düşük basınçlı hava / buhar atomizasyonlu lans | ||
| Sıcak yakma havası ile çalışabilme* | ||
| Farklı montaj seçenekleri | ||
| Brülörü kazandan demonte etmeden servis kolaylığı/servis kapağı | ||
| Farklı alev borusu uzunluğu | ||
| BMS veya yazılım ile PLC aracılığıyla kontrol edilebilme | ||
| O2-CO yakma yönetim sistemi bağlantısı | ||
| Yakma havası fan inverter bağlantısı | ||
| Yakıt hazırlama istasyonları (Gaz hattı/Fuel Oil İstasyonu/Motorin İstasyonu) | ||
| TSE EN Uygunluk beyanı | ||
| CE Uygunluk beyanı |
: Dahil Değil/Yok
: Opsiyonel
: Dahil/Var
ME: Mekanik Oransal
EL: Elektronik Oransal
