Monoblok Brülörler
Oransal Fuel-Oil Brülörleri
ECO 70 O (S) C 3
- Oransal çalışma,
- Mekanik ve elektronik oransal kontrol seçeneği,
- Isı ihtiyacına göre geniş ısıl kapasite ayar aralığı,
- Direkt ateşleme ve opsiyonel pilot ateşleme seçeneği,
- Ateşleme ve fotosel ile alev kontrolü,
- Yüksek yanma verimine sahip özgün yanma başlığı ile üniform yakıt karışımı,
- Hava presostatı ile yanma havasının kontrolü,
- Alüminyum alaşımlı, hafif gövdesi ile düşük ses seviyelerinde çalışma,
- Gövde ve yanma başlığında minimum sürtünme kayıpları,
- Dahili fan klapesi ile yakma havası debi ayarı,
- Brülörü kazandan sökmeden tüm parçalara kolayca ulaşabilme,
- Nozulda yüksek basınçlı mekanik atomizasyon,
- Özel tasarlanmış kompakt ön ısıtıcı, emniyet, işletme ve limit termostadı
- Farklı kazan tiplerine bağlantı için kayar flanş,
- Minimum bakım gerektiren kompakt tasarım.
| Brülör Tipi | Kapasite | Kapasite | Fuel-Oil Tüketimi | Fan Motor Gücü | Yakıt Pompa Gücü | Yakıt Isıtıcı | 50 Hz'de Gerilim | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Minimum kcal/h | Maximum kcal/h | Minimum kW | Maximum kW | Minimum kg/h | Maximum kg/h | kW | kW | kW | VAC | |
| ECO 70 O (S) C 3 | 916.750 | 3.502.950 | 1066 | 4070 | 95 | 363 | 7,5 | 1,5 | 2 x 9 | 3N 400 |

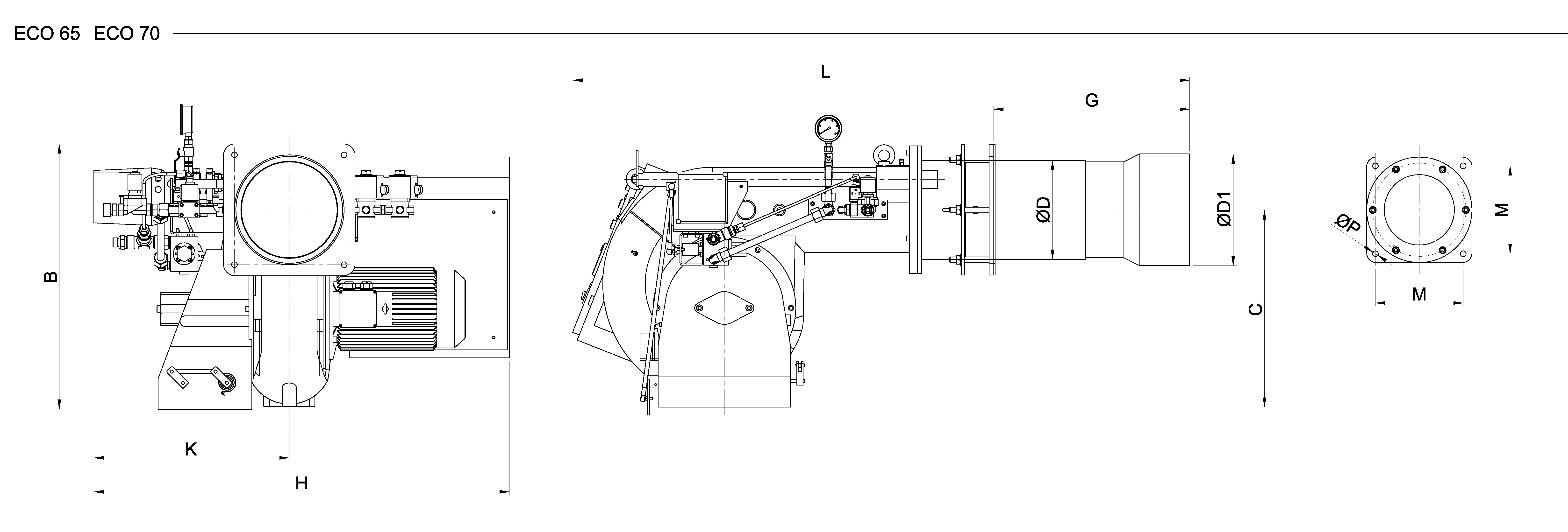

| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 70 O (S) C 3 | 1580 | 200 | 535 | 1100 | 550 | 670 | 510 | 18 | 275 | 250 | 280 |
*Bütün boyutlar mm cinsindendir.
| ÖZELLİKLER | ECO 70 O (S) C 3 |
|---|---|
| Kontrol şekli | O |
| Mekanik Oransal | |
| Elektronik Oransal | |
| Hava debi ayarı | SM |
| Ateşleme | DA |
| Alev Kontrolü | F |
| Sıvı yakıt ısıtma ve pompalama istasyonu | |
| Sıvı yakıt hortumları | |
| Servis amaçlı taşıma mili | |
| Farklı alev borusu uzunluğu | |
| O2-CO yakma yönetim sistemi bağlantısı | |
| Yakma havası fan inverter bağlantısı | |
| Yakıt Hazırlama İstasyonları (Fuel Oil İstasyonu) | |
| TS EN 676+A2 ve 2016/426/EC GAR uyumludur | |
| CE Uygunluk beyanı | |
| Elektrik koruma sınıfı | IP54 |
: Dahil Değil/Yok
: Opsiyonel
: Dahil/Var
1K: Tek Kademe
2K: İki Kademe
O: Oransal
M: Manuel
SM: Servomotor
İO: İyonizasyon
F: Fotosel
DA: Direk Ateşleme
PA: Pilot Ateşleme
