Monoblok Brülörler
HP Serisi Mekanik Oransal Gaz Brülörleri

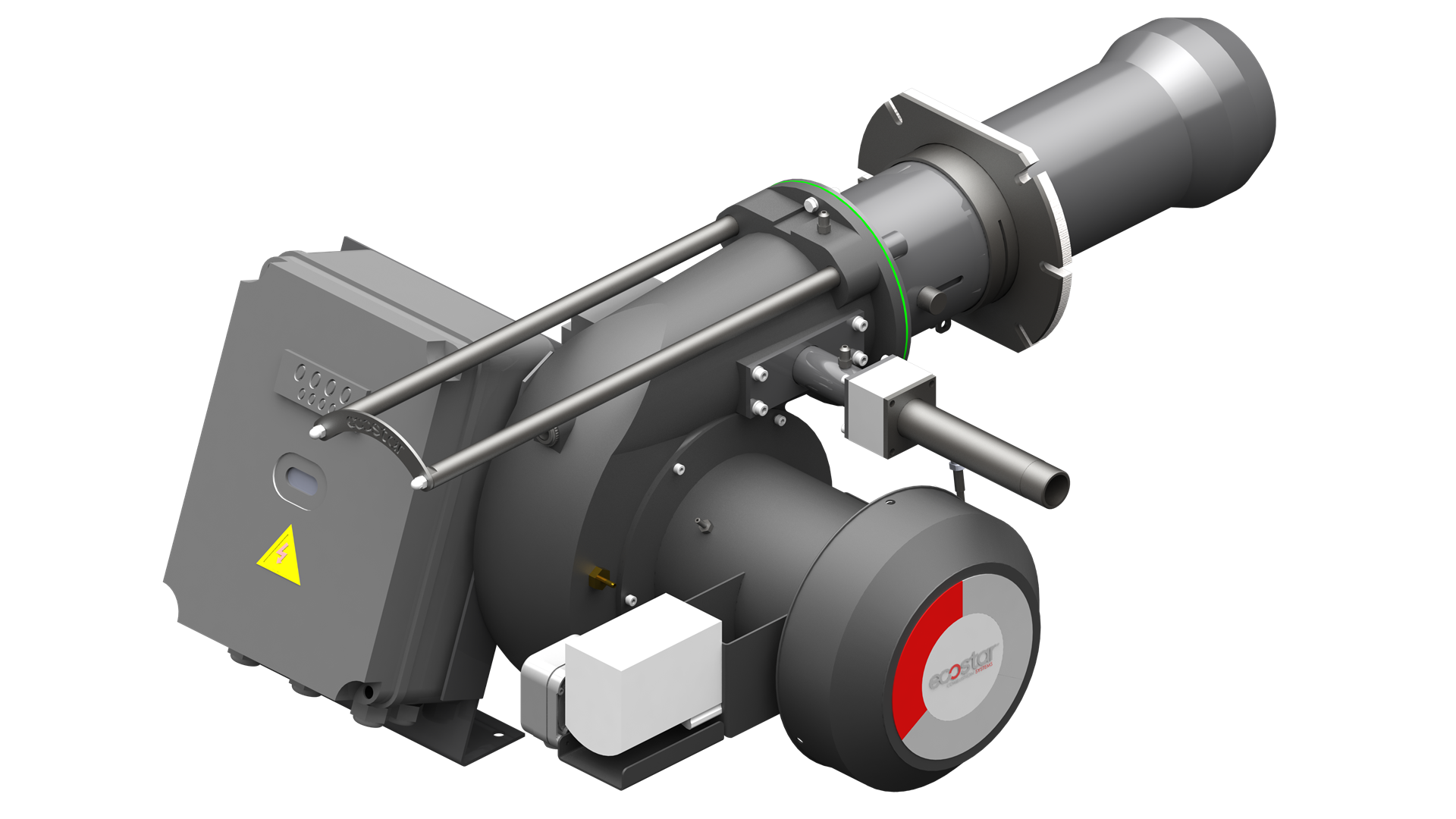

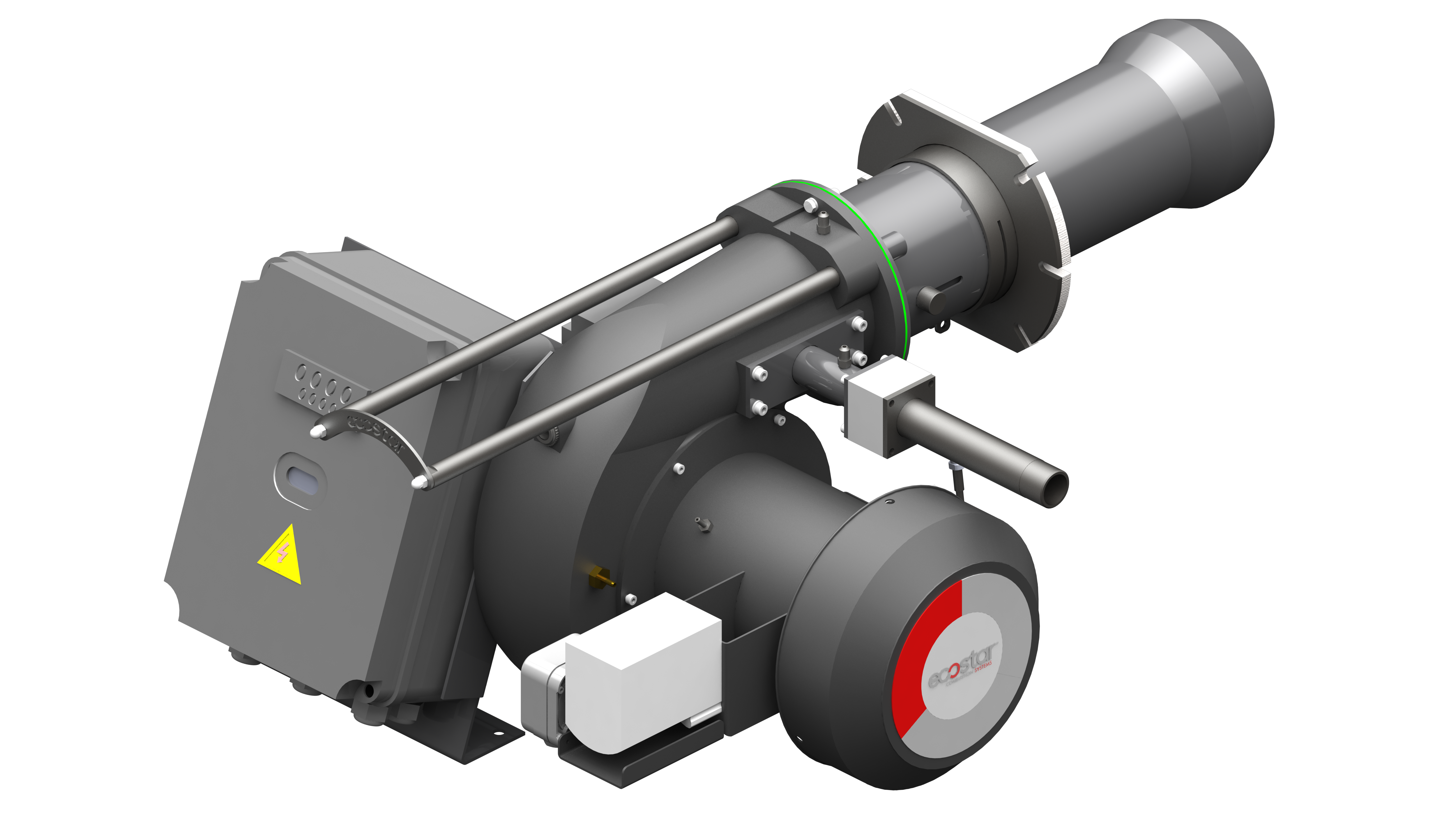

ECO 450 HP GC 3
- Oransal çalışma,
- Doğalgaz ve LPG yakıt ile çalışabilme,
- 300 mbar ve 21 mbar gaz basıncın işletim imkanı,
- Isı ihtiyacına göre geniş ısıl kapasite ayar aralığı,
- Ateşleme ve iyonizasyon elektrodu ile alev kontrolü,
- Minimum gaz presostatı ile yeterli gaz basıncının kontrolü,
- Yüksek yanma verimine sahip özgün yanma başlığı ile üniform yakıt karışımı,
- Hava presostatı ile yanma havasının kontrolü,
- Alüminyum alaşımlı, hafif gövdesi ile düşük ses seviyelerinde çalışma,
- Gövde ve yanma başlığınds minimum sürtünme kayıpları,
- Brülörü kazandan sökmeden tüm parçalara kolayca ulaşabilme,
- Minimum bakım gerektiren kompakt tasarım,
- Düşük NOx ve CO emisyonları ile çevre dostu.
- Özel susturuculu sistem ile daha düşük ses seviyesi,
| Brülör Tipi | Kapasite | Kapasite | Doğalgaz Tüketimi | Fan Motor Gücü | 50 Hz'de Gerilim | Gaz Giriş Çapı | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Model | Minimum kcal/h | Maximum kcal/h | Minimum kW | Maximum kW | Minimum Nm³/h | Maximum Nm³/h | kW | VAC | Gaz Ventili | Gaz Giriş Çapı |
|
ECO 450 HP G C3M 3/4" |
129.000 | 387.000 | 150 | 450 | 16 | 47 | 0,37 | 1N 230 | MB-DLE 407 | 3/4" |
|
ECO 450 HP G C3M 1" |
MB-DLE 410 | 1" | ||||||||
|
ECO 450 HP G C3M 1 1/4" |
MB-DLE 412 | 1 1/4" | ||||||||
Gaz Yolu Seçim Tablosu
| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 450 HP GC 3" | 968 | 283 | 323 | 646 | 330 | 419 | 326 | 10 | 142 | 130 | 153 |
*Bütün boyutlar mm cinsindendir.
| ÖZELLİKLER | ECO 450 HP G C3M 3/4" | ECO 450 HP G C3M 1" | ECO 450 HP G C3M 1 1/4" |
|---|---|---|---|
| Kontrol Şekli | O | O | O |
| Mekanik Oransal (21mbar) | |||
| Mekanik Oransal (300mbar) | |||
| Pnömatik Oransal (21mbar) | |||
| Pnömatik Oransal (300mbar) | |||
| Elektronik Oransal (21mbar) | |||
| Elektronik Oransal (300mbar) | |||
| Hava Debi Ayarı | SM | SM | SM |
| Ayarlanabilir Alev Borusu Uzatması | |||
| Gaz Ventili | |||
| Minimum Gaz Prosestatı | |||
| Maximum Gaz Prosestatı | |||
| Hava Prosestatı | |||
| Alev Kontrolü | İO | İO | İO |
| Ateşleme | DA | DA | DA |
| VPS Gaz Kaçak Cihazı | |||
| Kayar Kazan Bağlantı Flanşı | |||
| Servis Amaçlı Menteşe | |||
| TS EN 676+A2 ve 2016/426/EC GAR Uyumludur | |||
| Elektrik koruma sınıfı | IP54 | IP54 | IP54 |
: Dahil Değil/Yok
: Opsiyonel
: Dahil/Var
1K: Tek Kademe
2K: İki Kademe
O: Oransal
M: Manuel
SM: Servomotor
İO: İyonizasyon
F: Fotosel
DA: Direk Ateşleme
PA: Pilot Ateşleme
