Endüstriyel Brülörler
FUSE

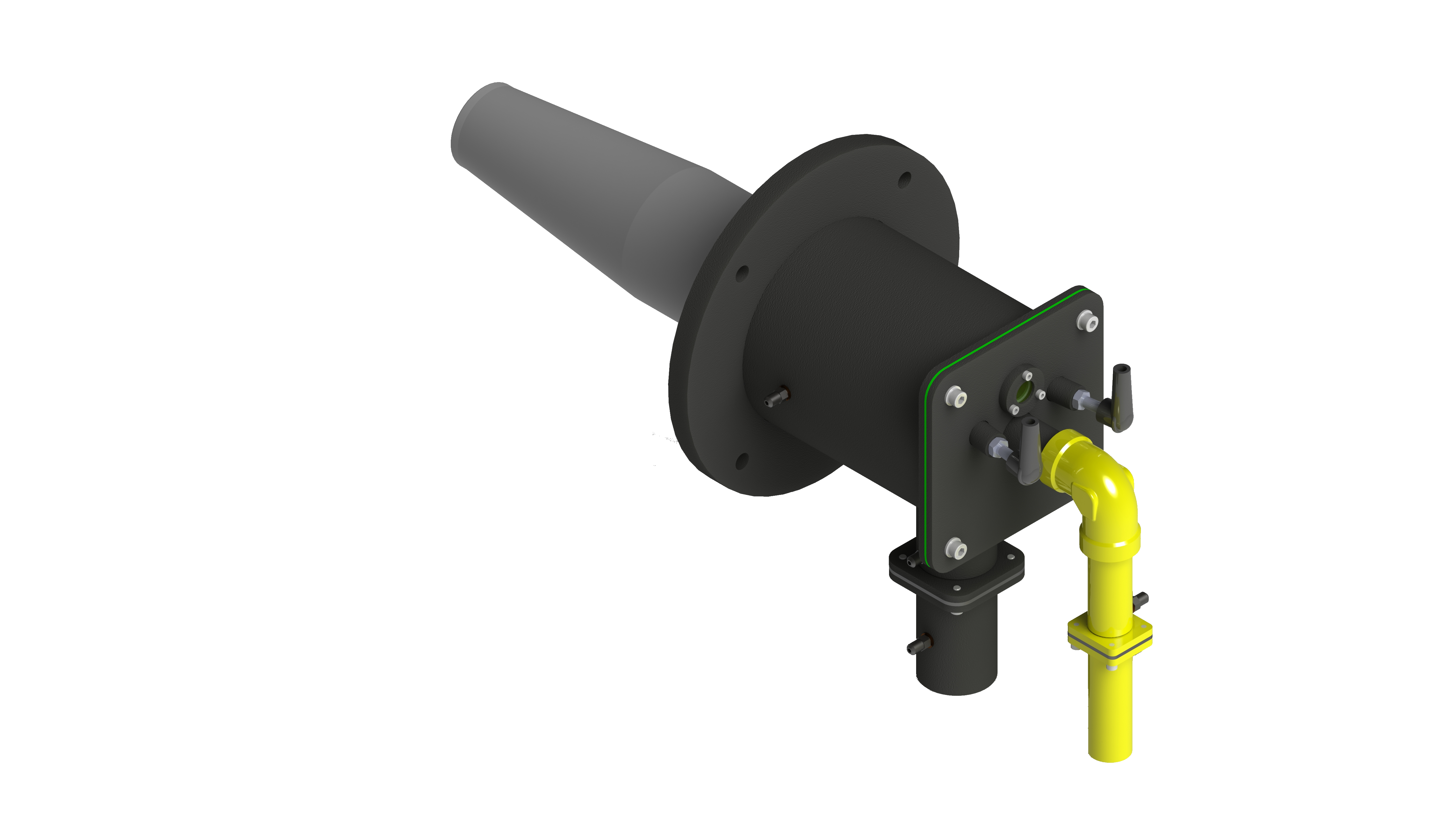

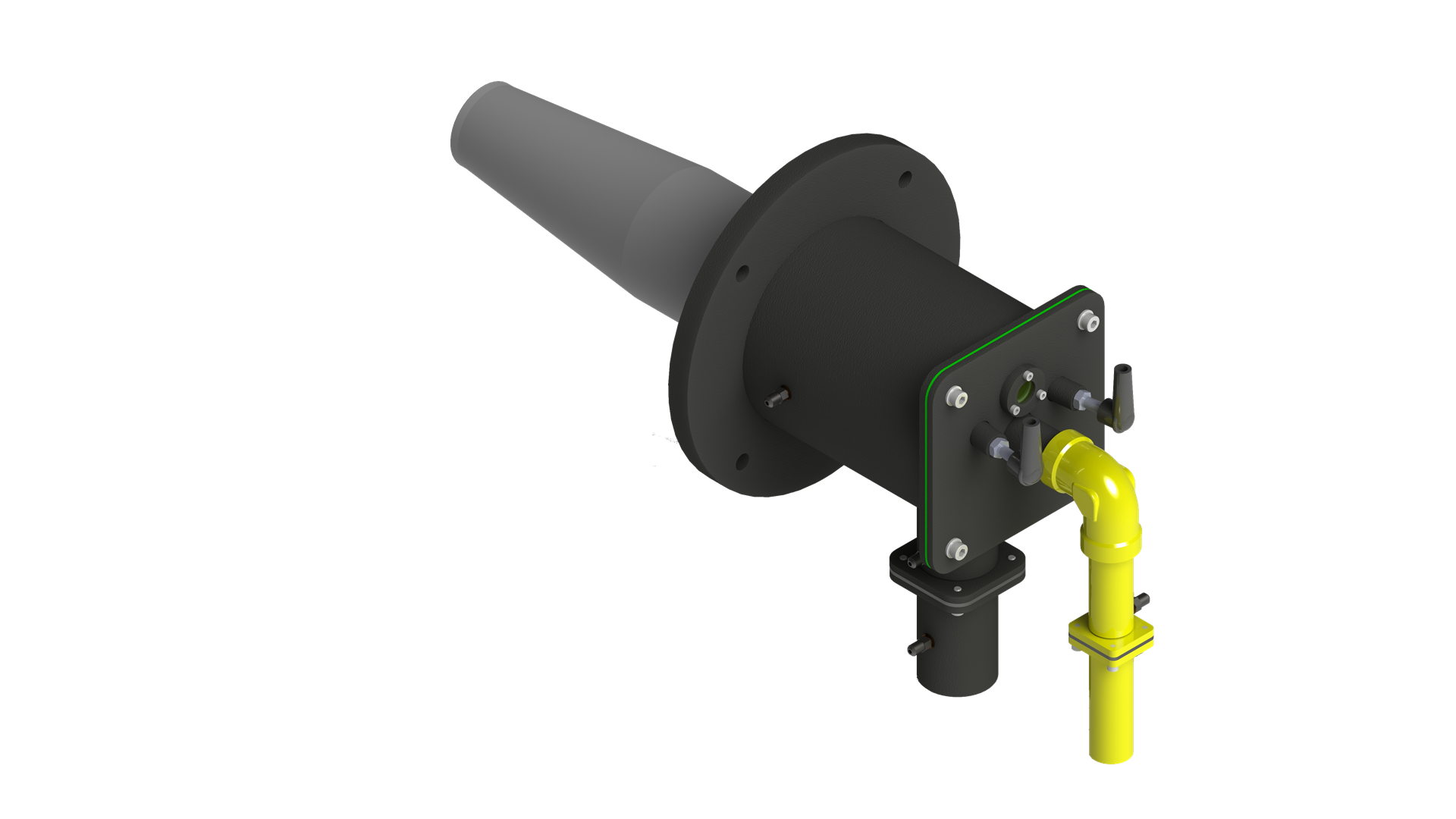

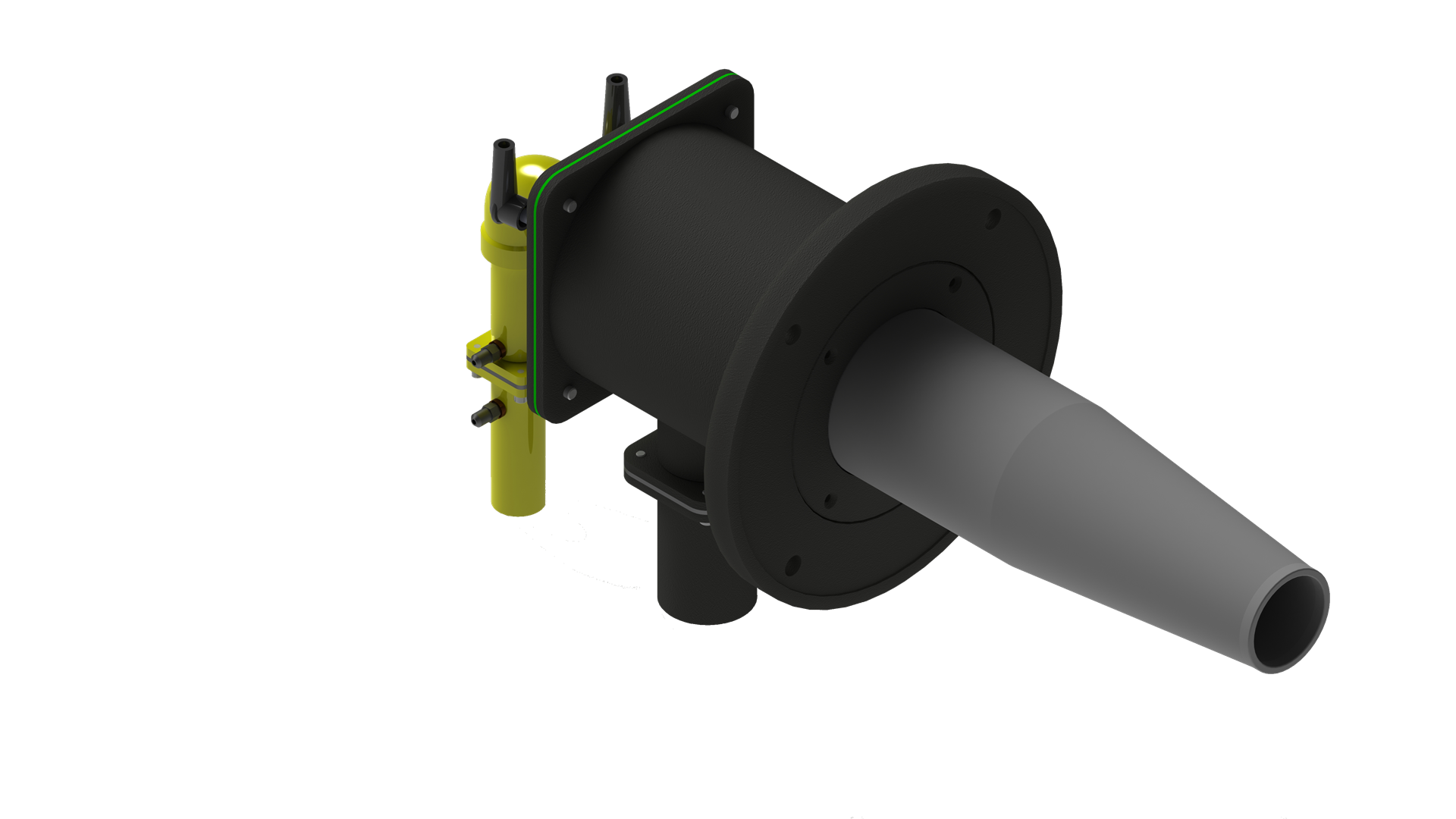

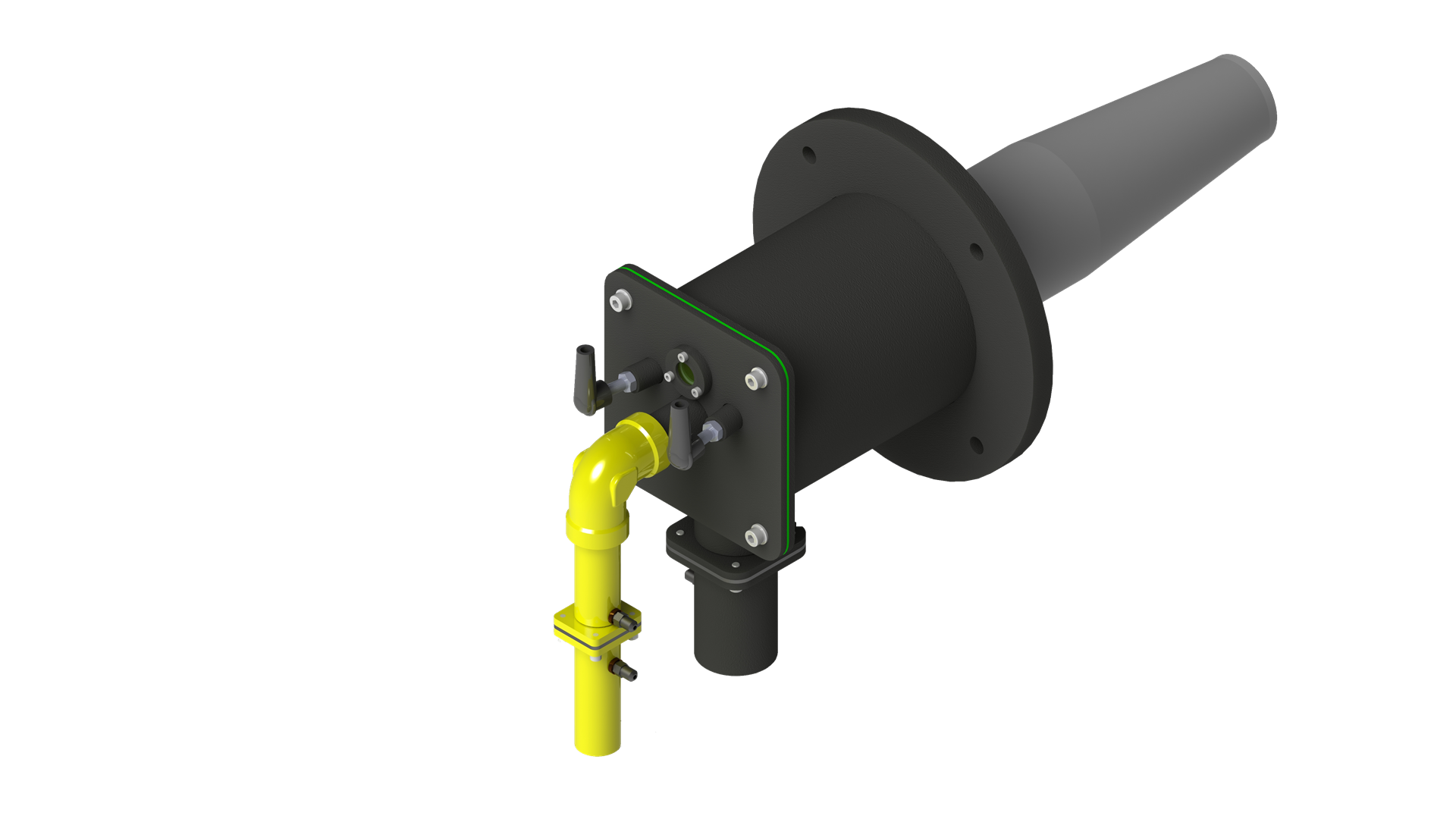

FUSE SC SERİSİ
FUSE ENDÜSTRİYEL PROSES YAKICILARI
Yüksek Hızlı Gaz Yakıcı Serileri
SC Silisyum Karbür
- Fuse serisi ürünler kompakt tasarımı ile kolay montaj ve sorunsuz gövde yapısına sahiptir.
- SS kodu ile ifade edilen ürünler paslanmaz çelik başlıklıdır.SC kodu ile ifade edilen ürünler ise silisyum karbür başlıklı yüksek hızlı yakıcılardır.
Özellikleri
- 12-1000 kW kapasite aralığı
- Gaz yakıtlı yanma
- Ortam havası ya da ön ısıtılmış hava ile çalışabilme
- Fazla hava kapasitesi
- Fiber ve beton duvarlar için istenilen kare ve dairesel kesitli refrakter başlık opsiyonları
- Direkt ateşleme
- Alev detektörü olarak fotosel ve iyonizasyon opsiyonları
- Zarif ve fonksiyonel tasarım
Avantajları
- Ekonomik yakıt tüketimi
- Kısa döngü süreleri
- Fırın içerisinde homojen ısı dağılımı
- Mükemmel alev stabilizasyonu
- Yüksek oransallık
- Yüksek kapasitelerde de tek kademe olarak çalışabilme opsiyonu
- Düşük NOx ve CO emisyon değerleri
Kullanım Alanları
- Dövme prosesleri
- Yeniden ısıtma prosesleri
- Pota ısıtma prosesleri
- Döküm teknesi ısıtma işlemleri
- Hurda ön ısıtma işlemleri
- Stres giderme prosesleri
- Alüminyum ergitme prosesleri
- Termal sıvı ısıtıcıları
- Termal oksitleyiciler
- Refrakter kurutma üniteleri
- Cam tank ısıtma sistemleri
- Diğer tüm yüksek sıcaklık ve alev stabilitesi gerektiren ısıl işlemler ve proseslerde fiber örtü işleme fırınları, tünel veya araba fırınları, germe fırınları, seramik fırınları, elyaf yalıtımlı fırınlar gibi endüstriyel proseslerde kullanılmaktadır.
| YÜKSEK HIZLI FUSE SERİSİ BRÜLÖR ÜRÜN AİLESİ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| GÖVDE TİPİ |
SC SERİSİ | BRÜLÖR KAPASİTESİ | BRÜLÖR KAPASİTESİ | DOĞALGAZ TÜKETİMİ | GERİLİM | ||||
| Silisyum Karbür Yanma Başlıklı |
MİNİMUM (kW) |
MAKSİMUM (kW) |
MİNİMUM (kcal/h) |
MAKSİMUM (kcal/h) |
MİNİMUM (Nm3/h) |
MAKSİMUM (Nm3/h) |
VAC | ||
| FUSE-1 | FUSE-SC0012-HI | 5 | 12 | 4300 | 10320 | 0,52 | 1,25 | 1N 230/3N 400 | |
| FUSE-SC0020-HI | 8 | 20 | 6880 | 17200 | 0,83 | 2,08 | 1N 230/3N 400 | ||
| FUSE-SC0030-HI | 12 | 30 | 10320 | 25800 | 1,25 | 3,13 | 1N 230/3N 400 | ||
| FUSE-SC0050-HI | 20 | 50 | 17200 | 43000 | 2,08 | 5,21 | 1N 230/3N 400 | ||
| FUSE-2 | FUSE-SC0150-HI | 60 | 150 | 51600 | 129000 | 6,25 | 15,64 | 1N 230/3N 400 | |
| FUSE-SC0200-HI | 80 | 200 | 68800 | 172000 | 8,34 | 20,85 | 1N 230/3N 400 | ||
| FUSE-3 | FUSE-SC0400-HI | 160 | 400 | 137600 | 344000 | 16,68 | 41,70 | 1N 230/3N 400 | |
| FUSE-SC0500-HI | 200 | 500 | 172000 | 430000 | 20,85 | 52,12 | 1N 230/3N 400 | ||
| FUSE-SC0600-HI | 240 | 600 | 206400 | 516000 | 25,02 | 62,55 | 1N 230/3N 400 | ||
| ULTRA YÜKSEK HIZLI FUSE SERİSİ BRÜLÖR ÜRÜN AİLESİ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| GÖVDE TİPİ |
SC SERİSİ | BRÜLÖR KAPASİTESİ | BRÜLÖR KAPASİTESİ | DOĞALGAZ TÜKETİMİ | GERİLİM | ||||
| Silisyum Karbür Yanma Başlıklı |
MİNİMUM (kW) |
MAKSİMUM (kW) |
MİNİMUM (kcal/h) |
MAKSİMUM (kcal/h) |
MİNİMUM (Nm3/h) |
MAKSİMUM (Nm3/h) |
VAC | ||
| FUSE-1 | FUSE-SC0012-UL | 5 | 12 | 4300 | 10320 | 0,52 | 1,25 | 1N 230/3N 400 | |
| FUSE-SC0020-UL | 8 | 20 | 6880 | 17200 | 0,83 | 2,08 | 1N 230/3N 400 | ||
| FUSE-SC0030-UL | 12 | 30 | 10320 | 25800 | 1,25 | 3,13 | 1N 230/3N 400 | ||
| FUSE-SC0050-UL | 20 | 50 | 17200 | 43000 | 2,08 | 5,21 | 1N 230/3N 400 | ||
| FUSE-SC0100-UL | 40 | 100 | 34400 | 86000 | 4,17 | 10,42 | 1N 230/3N 400 | ||
| FUSE-2 | FUSE-SC0150-UL | 60 | 150 | 51600 | 129000 | 6,25 | 15,64 | 1N 230/3N 400 | |
| FUSE-SC0200-UL | 80 | 200 | 68800 | 172000 | 8,34 | 20,85 | 1N 230/3N 400 | ||
| FUSE-SC0250-UL | 100 | 250 | 86000 | 215000 | 10,42 | 26,06 | 1N 230/3N 400 | ||
| FUSE-3 | FUSE-SC0400-UL | 160 | 400 | 137600 | 344000 | 16,68 | 41,70 | 1N 230/3N 400 | |
| FUSE-SC0500-HI | 200 | 500 | 172000 | 430000 | 20,85 | 52,12 | 1N 230/3N 400 | ||
| FUSE-SC0600-HI | 240 | 600 | 206400 | 516000 | 25,02 | 62,55 | 1N 230/3N 400 | ||
| FUSE-SC1000-UL | 400 | 1000 | 344000 | 860000 | 41,70 | 104,24 | 1N 230/3N 400 | ||

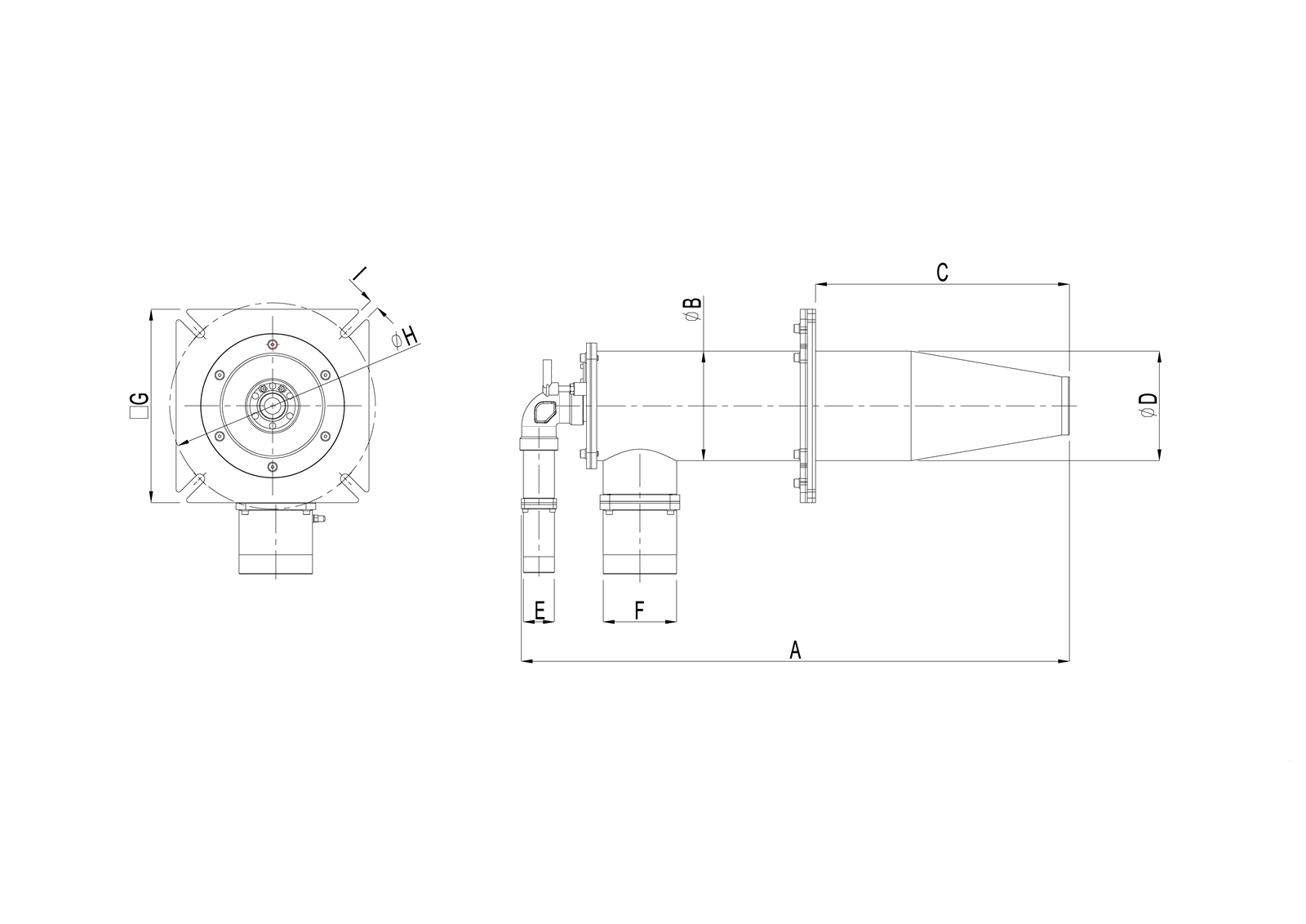

| GÖVDE TİPİ |
SC SERİSİ | A | ØB | C | ØD | E | F | □G | ØH | I |
|---|---|---|---|---|---|---|---|---|---|---|
| Silisyum Karbür Yanma Başlıklı |
||||||||||
| FUSE-1 | FUSE-SC0012-HI | 634 | 110 | 338 | 98 | DN15 | DN40 | □250 | 205 | 14 |
| FUSE-SC0020-HI | 634 | 110 | 338 | 98 | DN15 | DN40 | □250 | 205 | 14 | |
| FUSE-SC0030-HI | 634 | 110 | 338 | 98 | DN15 | DN40 | □250 | 205 | 14 | |
| FUSE-SC0050-HI | 634 | 110 | 338 | 98 | DN15 | DN40 | □250 | 205 | 14 | |
| FUSE-2 | FUSE-SC0150-HI | 683 | 170 | 337 | 110 | DN25 | DN50 | □286 | 241 | 14 |
| FUSE-SC0200-HI | 683 | 170 | 337 | 110 | DN25 | DN50 | □286 | 241 | 14 | |
| FUSE-3 | FUSE-SC0400-HI | 864 | 219 | 388,5 | 170 | DN40 | DN100 | □355 | 300 | 14 |
| FUSE-SC0500-HI | 864 | 219 | 388,5 | 170 | DN40 | DN100 | □355 | 300 | 14 | |
| FUSE-SC0600-HI | 864 | 219 | 388,5 | 170 | DN40 | DN100 | □355 | 300 | 14 |
| GÖVDE TİPİ |
SC SERİSİ | A | ØB | C | ØD | E | F | □G | ØH | I |
|---|---|---|---|---|---|---|---|---|---|---|
| Silisyum Karbür Yanma Başlıklı |
||||||||||
| FUSE-1 | FUSE-SC0012-UL | 634 | 110 | 338 | 98 | DN15 | DN40 | □250 | 205 | 14 |
| FUSE-SC0020-UL | 634 | 110 | 338 | 98 | DN15 | DN40 | □250 | 205 | 14 | |
| FUSE-SC0030-UL | 634 | 110 | 338 | 98 | DN15 | DN40 | □250 | 205 | 14 | |
| FUSE-SC0050-UL | 634 | 110 | 338 | 98 | DN15 | DN40 | □250 | 205 | 14 | |
| FUSE-SC0100-UL | 634 | 110 | 338 | 98 | DN15 | DN40 | □250 | 205 | 14 | |
| FUSE-2 | FUSE-SC0150-UL | 683 | 170 | 337 | 110 | DN25 | DN50 | □286 | 241 | 14 |
| FUSE-SC0200-UL | 683 | 170 | 337 | 110 | DN25 | DN50 | □286 | 241 | 14 | |
| FUSE-SC0250-UL | 683 | 170 | 337 | 110 | DN25 | DN50 | □286 | 241 | 14 | |
| FUSE-3 | FUSE-SC0400-UL | 864 | 219 | 388,5 | 170 | DN40 | DN100 | □355 | 300 | 14 |
| FUSE-SC0500-UL | 864 | 219 | 388,5 | 170 | DN40 | DN100 | □355 | 300 | 14 | |
| FUSE-SC0600-UL | 864 | 219 | 388,5 | 170 | DN40 | DN100 | □355 | 300 | 14 | |
| FUSE-SC1000-UL | 864 | 219 | 388,5 | 170 | DN40 | DN100 | □355 | 300 | 14 |
