Monoblok Brülörler
Oransal Gaz + Fuel Oil Brülörleri
ECO 75 K S C 3
- Doğalgaz ve fuel oil yakıtla oransal çalışma,
- Mekanik , pnömatik ve elektronik oransal kontrol seçeneği,
- ECO 55 K (S) C 3 modele kadar 21 mbar gaz basıncında çalışma,
- Isı ihtiyacına göre geniş ısıl kapasite ayar aralığı,
- Direkt ateşleme ve opsiyonel pilot ateşleme seçeneği,
- Ateşleme ve fotosel ile alev kontrolü,
- Yüksek yanma verimine sahip özgün yanma başlığı ile üniform yakıt ve karışımı,
- Hava presostatı ile yanma havasının kontrolü,
- Alüminyum alaşımlı, hafif gövdesi ile düşük ses seviyelerinde çalışma,
- Gövde ve yanma başlığında minimum sürtünme kayıpları,
- Dahili fan klapesi ile yakma havası debi ayarı,
- Brülörü kazandan sökmeden tüm parçalara kolayca ulaşabilme,
- Nozulda yüksek basınçlı mekanik atomizasyon,
- Özel tasarlanmış kompakt ön ısıtıcı, emniyet, işletme ve limit termostatı,
- Farklı kazan tiplerine bağlantı için kayar flanş,
- Minimum bakım gerektiren kompakt tasarım.
| Brülör Tipi | Gaz Kapasite | Gaz Kapasite | Doğalgaz Tüketimi | Fuel-Oil Kapasite | Fuel-Oil Kapasite | Fuel-Oil Tüketimi | Fan Motor Gücü | Yakıt Pompa Gücü | Yakıt Isıtıcı | 50 Hz'de Gerilim | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min. kcal/h | Max. kcal/h | Min. kW | Max. kW | Min. Nm3/h | Max. Nm3/h | Min. kcal/h | Max. kcal/h | Min. kW | Max. kW | Min. kg/h | Max. kg/h | kW | kW | kW | VAC | |
| ECO 75 K S C 3 | 686.000 | 4.800.000 | 798 | 5581 | 83 | 582 | 1.003.620 | 4.824.600 | 1167 | 5610 | 104,00 | 499,96 | 11 | 1,5 | 2 x 14 | 3N 400 |

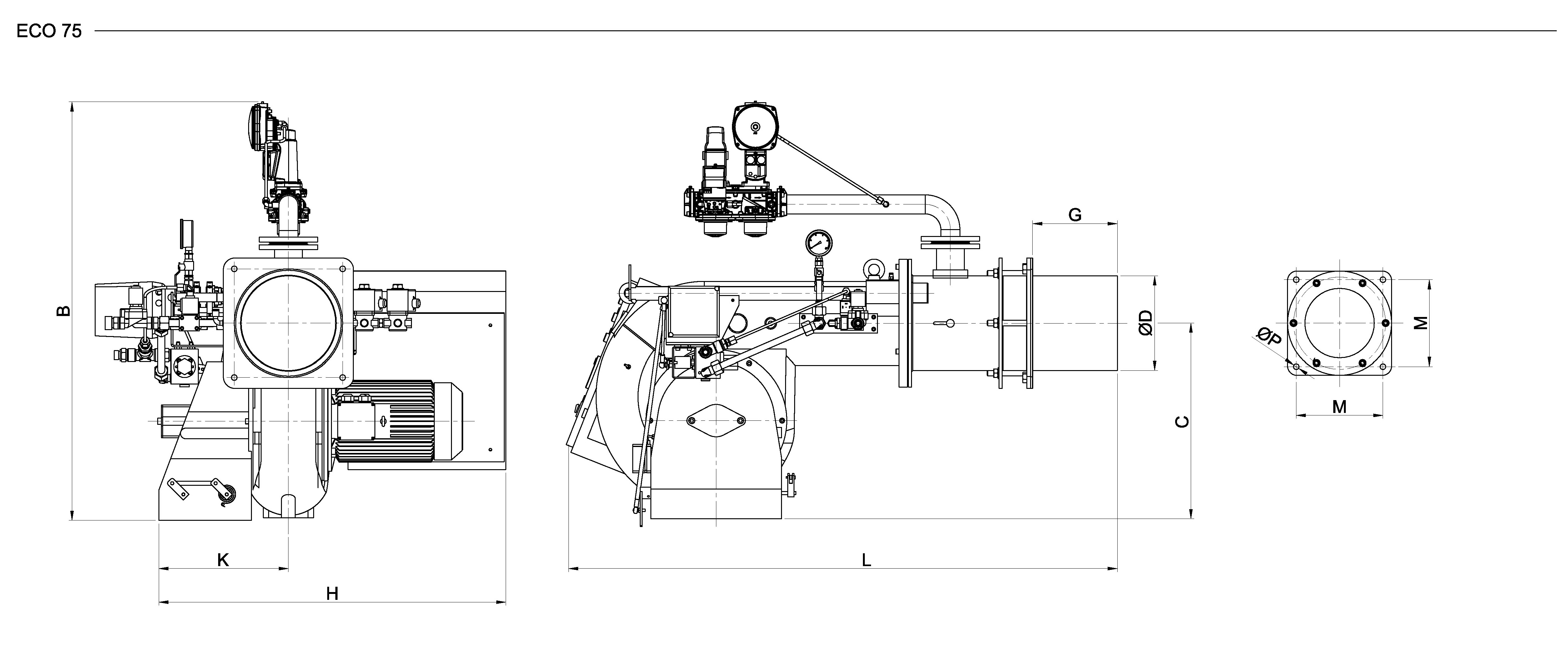

| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 75 K S C 3 | 1500 | 200 | 285 | 1200 | 580 | 1300 | 525 | 22 | 335 | 300 | - |
*Bütün boyutlar mm cinsindendir.
| ÖZELLİKLER | ECO 75 K S C 3 |
|---|---|
| Kontrol şekli | O |
| Mekanik Oransal (Sıvı yakıt kontrolü) | |
| Pnömatik Oransal (21mbar) (Gaz yakıt kontrolü) | |
| Pnömatik Oransal (300 mbar) (Gaz yakıt kontrolü) | |
| Elektronik Oransal (21mbar) | |
| Elektronik Oransal (300 mbar) | |
| Hava debi ayarı | SM |
| Gaz Ventili | |
| Minimum gaz prosestatı | |
| Maximum gaz prosestatı | |
| Hava prosestatı | |
| Sıvı yakıt ısıtma ve pompalama istasyonu | |
| Sıvı yakıt hortumları | |
| Alev Kontrolü | F |
| VPS Gaz kaçak cihazı | |
| Kayar kazan bağlantı flanşı | |
| Servis amaçlı taşıma mili | |
| TS EN 676+A2, TSE EN 267 +A1 ve 2016/426/EC GAR uyumlu | |
| Elektrik koruma sınıfı | IP54 |
: Dahil Değil/Yok
: Opsiyonel
: Dahil/Var
1K: Tek Kademe
2K: İki Kademe
O: Oransal
M: Manuel
SM: Servomotor
İO: İyonizasyon
F: Fotosel
DA: Direk Ateşleme
PA: Pilot Ateşleme
