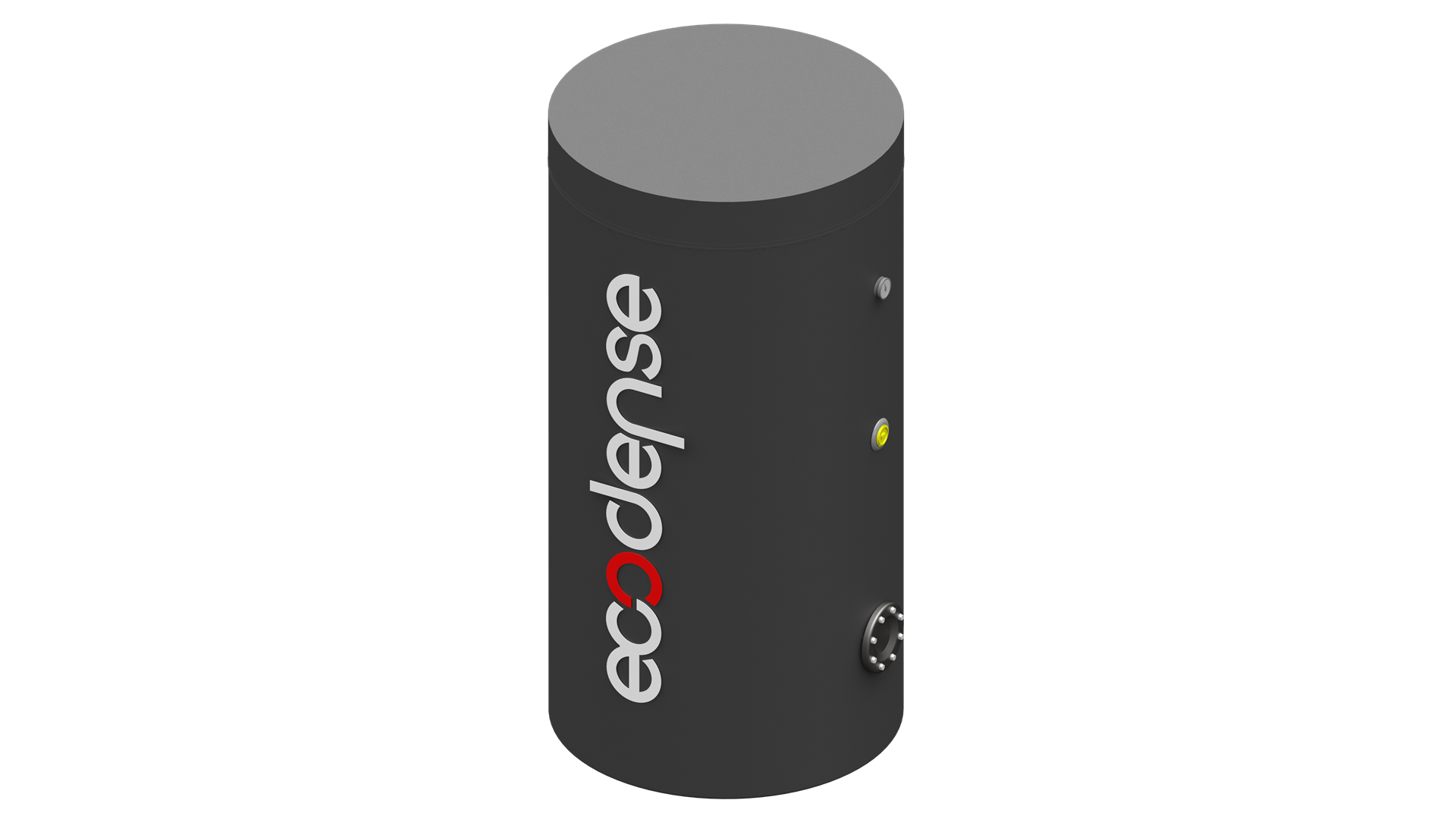

Tek Serpantinli Boyler
- 18kg/m³ yoğunlukta soft poliüretan(sünger) 80mm izolasyon kalınlığı ile yüksek verim,
- WRAS (içinden su içilebilir) belgesine sahip titanyum katkılı emaye
- Boyler tankındaki arttırılmış serpantin yüzey alanıyla hızlı ve yüksek performans,
- Tanka entegre temizlik flanşı sayesinde kolay ve hijyenik bakım avantajı,
- Termometre ile entegre tasarım,
- Maksimum 95°C ye kadar çalışma sıcaklığı imkanı,
- 10 Bar çalışma basıncı / 13 Bar test basıncı,
- Opsiyonel elektrikli ısıtıcı ile kesintisiz sıcak su imkanı,
- Magnezyum anot çubuğu ile katodik koruma,
- 500, 800, 1000, 1500, 2000, 2500 ve 3000 litre kapasite seçeneği ile 7 farklı genişlik,
- Yoğuşmalı kazan, Konvansiyonel Brülör ve Heat Pump gibi ısıtma sistemlerinde kullanıma uygun,
- Kompakt tasarımı sayesinde her ortamda uygun kullanım seçeneği,
| TEKNİK ÖZELLİKLER | 500 | 800 | 1000 | 1500 | 2000 | 2500 | 3000 |
|---|---|---|---|---|---|---|---|
| Gövde Sac Tipi | ST37 | ST37 | ST37 | ST37 | ST37 | ST37 | ST37 |
| Çalışma Basıncı | Maks. 10bar | Maks. 10bar | Maks. 10bar | Maks. 10bar | Maks. 10bar | Maks. 10bar | Maks. 10bar |
| Test Basıncı | Maks. 13bar | Maks. 13bar | Maks. 13bar | Maks. 13bar | Maks. 13bar | Maks. 13bar | Maks. 13bar |
| Su Sıcaklığı | Maks. 95°C | Maks. 95°C | Maks. 95°C | Maks. 95°C | Maks. 95°C | Maks. 95°C | Maks. 95°C |
| İç Yüzey Kaplama | TS EN 12499 Titanyum Emaye | TS EN 12499 Titanyum Emaye | TS EN 12499 Titanyum Emaye | TS EN 12499 Titanyum Emaye | TS EN 12499 Titanyum Emaye | TS EN 12499 Titanyum Emaye | TS EN 12499 Titanyum Emaye |
| Emaye Kaplama Kalınlığı | 250-450 Mikron | 250-450 Mikron | 250-450 Mikron | 250-450 Mikron | 250-450 Mikrons | 250-450 Mikron | 250-450 Mikron |
| Katodik Koruyucu Elemanı | TS EN 12499 Standart Magnezyum Anot | TS EN 12499 Standart Magnezyum Anot | TS EN 12499 Standart Magnezyum Anot | TS EN 12499 Standart Magnezyum Anot | TS EN 12499 Standart Magnezyum Anot | TS EN 12499 Standart Magnezyum Anot | TS EN 12499 Standart Magnezyum Anot |
| İzolasyon Kalınlığı | 50mm | 80mm | 80mm | 80mm | 80mm | 80mm | 80mm |
| İzolasyon Yoğunluğu | 18 kg/m3 | 18kg/m3 | 18kg/m3 | 18kg/m3 | 18kg/m3 | kg/m3 | kg/m3 |
| İzolasyon Isı İletkenlik Katsayısı | 0,040 W/(m·K) | 0,040 W/(m·K) | 0,040 W/(m·K) | 0,040 W/(m·K) | 0,040 W/(m·K) | 0,040 W/(m·K) | 0,040 W/(m·K) |
| İzolasyon Cinsi | Soft Poliüretan | Soft Poliüretan | Soft Poliüretan | Soft Poliüretan | Soft Poliüretan | Soft Poliüretan | Soft Poliüretan |
| Anot Bağlantısı | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch |
| Serpantin Giriş-Çıkış Bağlantısı | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch |
| Termometre Bağlantısı | 1/2 inch | 1/2 inch | 1/2 inch | 1/2 inch | 1/2 inch | 1/2 inch | 1/2 inch |
| Temizlik Flanşı | 5 inch | 5 inch | 5 inch | 5 inch | 5 inch | 5 inch | 5 inch |
| Re-Sirkülasyon Bağlantısı | 1 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch |
| Rezistans Bağlantısı | 1 1/4 inch | 2 inch | 2 inch | 2 inch | 2 inch | 2 inch | 2 inch |
| Soğuk-Sıcak Su Bağlantısı | 1 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch |
| Serpantin Yüzey Alanı | 2m² | 2,9m² | 3,2m² | 4,4m² | 5,1m² | 6,4 m² | 6,8m² |
| Serpantin Boru Çapı | 42,4mm | 42,4mm | 42,4 mm | 42,4mm | 42,4 mm | 42,4 mm | 42,4 mm |
| Serpantin Uzunluğu | 15 Metre | 22 Metre | 24 Metre | 33 Metre | 38 Metre | 48 Metre | 51 Metre |
| Ürün Ölçüleri | Ø800x1750mm | Ø1010x1810mm | Ø1010x2120mm | Ø1120x2530mm | Ø1260x2540mm | Ø1360x2665mm | Ø1440x2780mm |
| ÖLÇÜ | TANIM | 500 LT | 800 LT | 1000 LT | 1500 LT | 2000 LT | 2500 LT | 3000 LT |
|---|---|---|---|---|---|---|---|---|
| A | Boyler Çapı (İzolasyon Dahil) (mm) | 800 | 1010 | 1010 | 1120 | 1260 | 1360 | 1440 |
| B | Yükseklik (mm) | 1750 | 1810 | 2120 | 2532 | 2542 | 2666 | 2781 |
| C1 | Sıcak Su Çıkış Yüksekliği (mm) | 1490 | 1522 | 1835 | 2208 | 2210 | 2315 | 2415 |
| C2 | Sıcak Su Çıkış Çapı (inc) | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| D1 | Sirkülasyon Yüksekliği (mm) | 845 | 1093 | 1264 | 1414 | 1364 | 1555 | 1570 |
| D2 | Sirkülasyon Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| E1 | Serpantin Sıcak Su Giriş Yüksekliği (mm) | 1018 | 993 | 1164 | 1314 | 1264 | 1455 | 1470 |
| E2 | Serpantin Sıcak Su Giriş Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| F1 | Sıcaklık Sensörü Yüksekliği (mm) | 695 | 727 | 727 | 763 | 770 | 790 | 805 |
| F2 | Sıcaklık Sensörü Çapı (inc) | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
| G1 | Serpantin Soğuk Su Çıkış Yüksekliği (mm) | 505 | 537 | 537 | 573 | 580 | 600 | 615 |
| G2 | Serpantin Soğuk Su Çıkış Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| H1 | Soğuk Su Giriş Yüksekliği (mm) | 405 | 437 | 437 | 473 | 480 | 500 | 515 |
| H2 | Soğuk Su Giriş Çapı (inc) | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| I1 | Temizleme Kapağı (mm) | 505 | 533 | 532 | 568 | 575 | 595 | 610 |
| I2 | Temizleme Kapağı Çapı | DN125 | DN125 | DN125 | DN125 | DN125 | DN125 | DN125 |
| J1 | Rezistans Yüksekliği (mm) | 1100 | 1093 | 1252 | 1414 | 1365 | 1555 | 1570 |
| J2 | Rezistans Çapı (inc) | 1 1/4" | 2" | 2" | 2" | 2" | 2" | 2" |
| K1 | Termometre Yüksekliği (mm) | 1390 | 1367 | 1737 | 2026 | 2023 | 2100 | 2158 |
| K2 | Termometre Çapı (inc) | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
