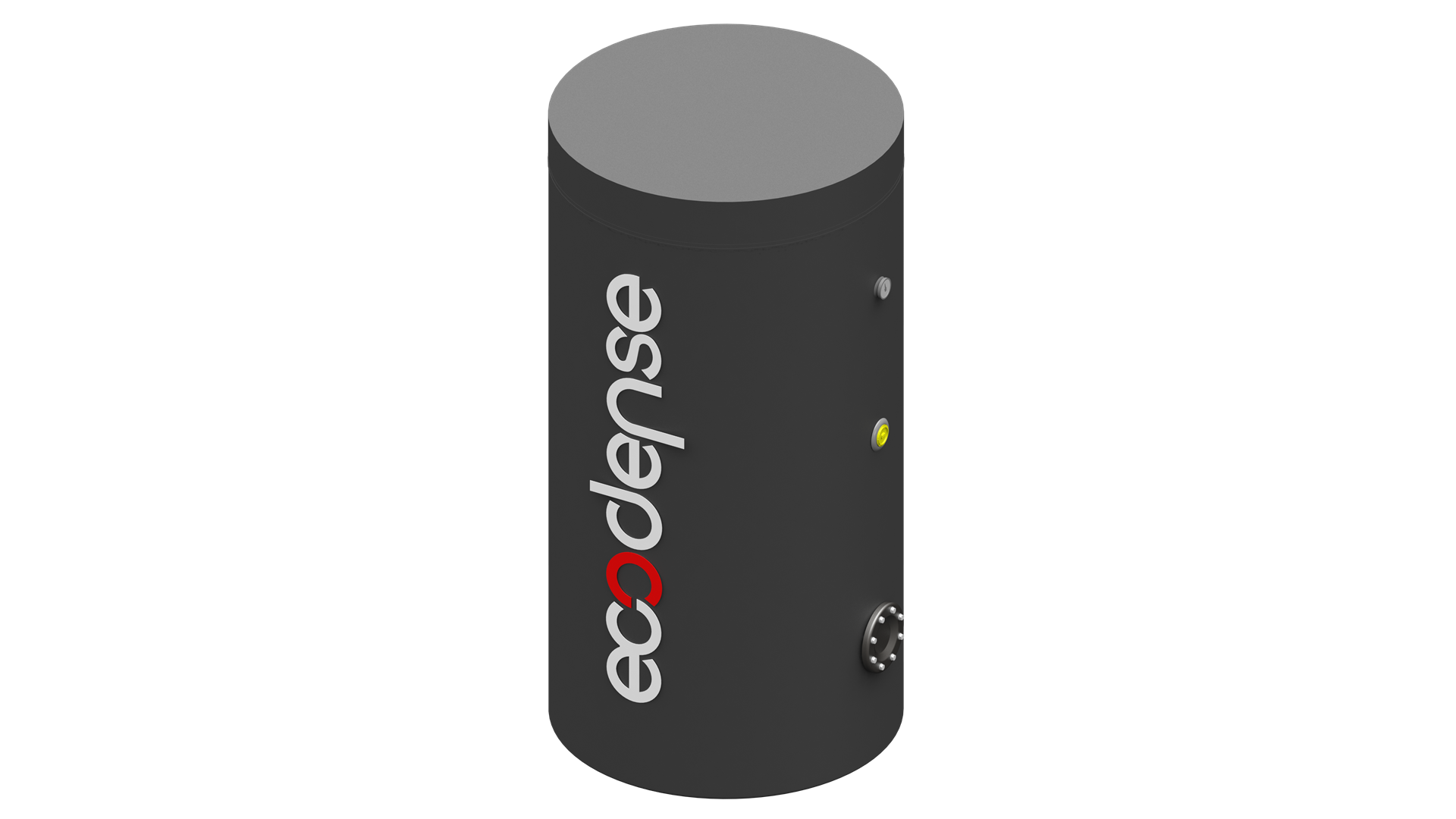

Çift Serpantinli Boyler
- 18kg/m³ yoğunluklu yumuşak poliüretan (sünger) 80 mm yalıtım kalınlığı ile yüksek verimlilik,
- WRAS (içme suyu) sertifikalı titanyum katkılı emaye,
- Kazan tankında artırılmış serpantin yüzeyi, hızlı ve yüksek performans,
- Tankta entegre temizlik flanşı ve hijyenik bakım avantajı sayesinde kolaylık,
- Termometre ile entegre tasarım,
- 95°C'ye kadar maksimum çalışma sıcaklığı imkanı,
- 10 Bar çalışma basıncı / 13 Bar test basıncı,
- Opsiyonel elektrikli ısıtıcı ile kesintisiz sıcak su imkanı,
- Magnezyum anot çubuğu ile katodik koruma,
- 160, 200, 300, 500, 800, 1000, 1500, 2000, 2500 ve 3000 litre kapasite seçenekleri ile 10 farklı genişlik,
- Yoğuşmalı kazan, geleneksel brülör ve ısı kullanımı, pompa gibi ısıtma sistemlerinde uygundur,
- Güneş enerjisi sistemi ile kullanıma uygundur,
- Kompakt tasarımı, her ortamda kullanımı kolay ve kullanışlı bir seçenek sunar,
| TEKNİK ÖZELLİKLER | 500 | 800 | 1000 | 1500 | 2000 | 2500 | 3000 |
|---|---|---|---|---|---|---|---|
| Ürün İç Çap | 700 mm | 850 mm | 850 mm | 960 mm | 1100 mm | 1200 mm | 1280 mm |
| Ürün Dış Çap | 800 mm | 1010 mm | 1010 mm | 1120 mm | 1260 mm | 1360 mm | 1440 mm |
| Yükseklik | 1750 mm | 1810 mm | 2120 mm | 2530 mm | 2540 mm | 2665 mm | 2780 mm |
| Gövde Sac Tipi | ST37 | ||||||
| Gövde Sac Kalınlığı | 4 mm | 4 mm | 4 mm | 5 mm | 5 mm | 6 mm | 6 mm |
| Bombe Sac Kalınlığı | 4 mm | 4 mm | 4 mm | 5 mm | 5 mm | 6 mm | 6 mm |
| Çalışma Basıncı | Maks. 10 bar | ||||||
| Test Basıncı | Maks. 13 bar | ||||||
| Su Sıcaklığı | Maks. 95°C | ||||||
| İç Yüzey Kaplama | TS EN 12499 Titanyum Emaye | ||||||
| Emaye Kaplama Kalınlığı | 250–450 Mikron | ||||||
| Katodik Koruyucu Elemanı | TS EN 12499 Standart Magnezyum Anot | ||||||
| İzolasyon Kalınlığı | 50 mm | 80 mm | 80 mm | 80 mm | 80 mm | 80 mm | 80 mm |
| İzolasyon Yoğunluğu | 18 kg/m³ | ||||||
| İzolasyon Isı İletkenlik Katsayısı | 0,040 W/(m·K) | ||||||
| İzolasyon Cinsi | Soft Poliüretan | ||||||
| Anot Bağlantısı | 1 1/4 inch | ||||||
| Termometre Bağlantısı | 1/2 inch | ||||||
| Temizlik Flanşı | 5 inch | ||||||
| Ürün Ölçüleri | Ø800x1750 mm | Ø1010x1810 mm | Ø1010x2120 mm | Ø1120x2530 mm | Ø1260x2540 mm | Ø1360x2665 mm | Ø1440x2780 mm |
| ÖLÇÜ | TANIM | 500 LT | 800 LT | 1000 LT | 1500 LT | 2000 LT | 2500 LT | 3000 LT |
|---|---|---|---|---|---|---|---|---|
| A | Boyler Çapı (İzolasyon Dahil) (mm) | 800 | 1010 | 1010 | 1120 | 1260 | 1360 | 1440 |
| B | Yükseklik (mm) | 1750 | 1810 | 2120 | 2532 | 2542 | 2666 | 2781 |
| C1 | Sıcak Su Çıkış Yüksekliği (mm) | 1490 | 1522 | 1835 | 2208 | 2210 | 2315 | 2415 |
| C2 | Sıcak Su Çıkış Çapı (inc) | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| D1 | Serpantin Sıcak Su Giriş Yüksekliği (mm) | 1398 | 1377 | 1580 | 1855 | 1806 | 2054 | 2175 |
| D2 | Serpantin Sıcak Su Giriş Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| E1 | Serpantin Soğuk Su Çıkış Yüksekliği (mm) | 1113 | 1092 | 1295 | 1514 | 1464 | 1655 | 1720 |
| E2 | Serpantin Soğuk Su Çıkış Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| F1 | Serpantin (Alt) Sıcak Su Giriş Yüksekliği (mm) | 1112 | 992 | 1164 | 1314 | 1264 | 1455 | 1470 |
| F2 | Serpantin (Alt) Sıcak Su Giriş Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| G1 | Sirkülasyon Yüksekliği (mm) | 846 | 862 | 993 | 963 | 960 | 1090 | 1105 |
| G2 | Sirkülasyon Çapı (inc) | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| H1 | Sıcaklık Sensörü Yüksekliği (mm) | 696 | 727 | 727 | 763 | 770 | 790 | 805 |
| H2 | Sıcaklık Sensörü Çapı (inc) | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
| I1 | Serpantin (Alt) Soğuk Su Çıkış Yüksekliği (mm) | 505 | 536 | 536 | 573 | 580 | 600 | 615 |
| I2 | Serpantin (Alt) Soğuk Su Çıkış Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| J1 | Soğuk Su Giriş Yüksekliği (mm) | 406 | 437 | 437 | 473 | 480 | 500 | 515 |
| J2 | Soğuk Su Giriş Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| K1 | Temizleme Kapağı Yüksekliği (mm) | 504 | 533 | 533 | 568 | 575 | 595 | 610 |
| K2 | Temizleme Kapağı Çapı | DN125 | DN125 | DN125 | DN125 | DN125 | DN125 | DN125 |
| L1 | Rezistans Yüksekliği (mm) | 1074 | 1042 | 1222 | 1414 | 1365 | 1555 | 1570 |
| L2 | Rezistans Çapı (inc) | 1 1/4" | 2" | 2" | 2" | 2" | 2" | 2" |
| M1 | Termometre Yüksekliği (mm) | 1442 | 1366 | 1737 | 2026 | 2023 | 2100 | 2160 |
| M2 | Termometre Çapı (inc) | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
