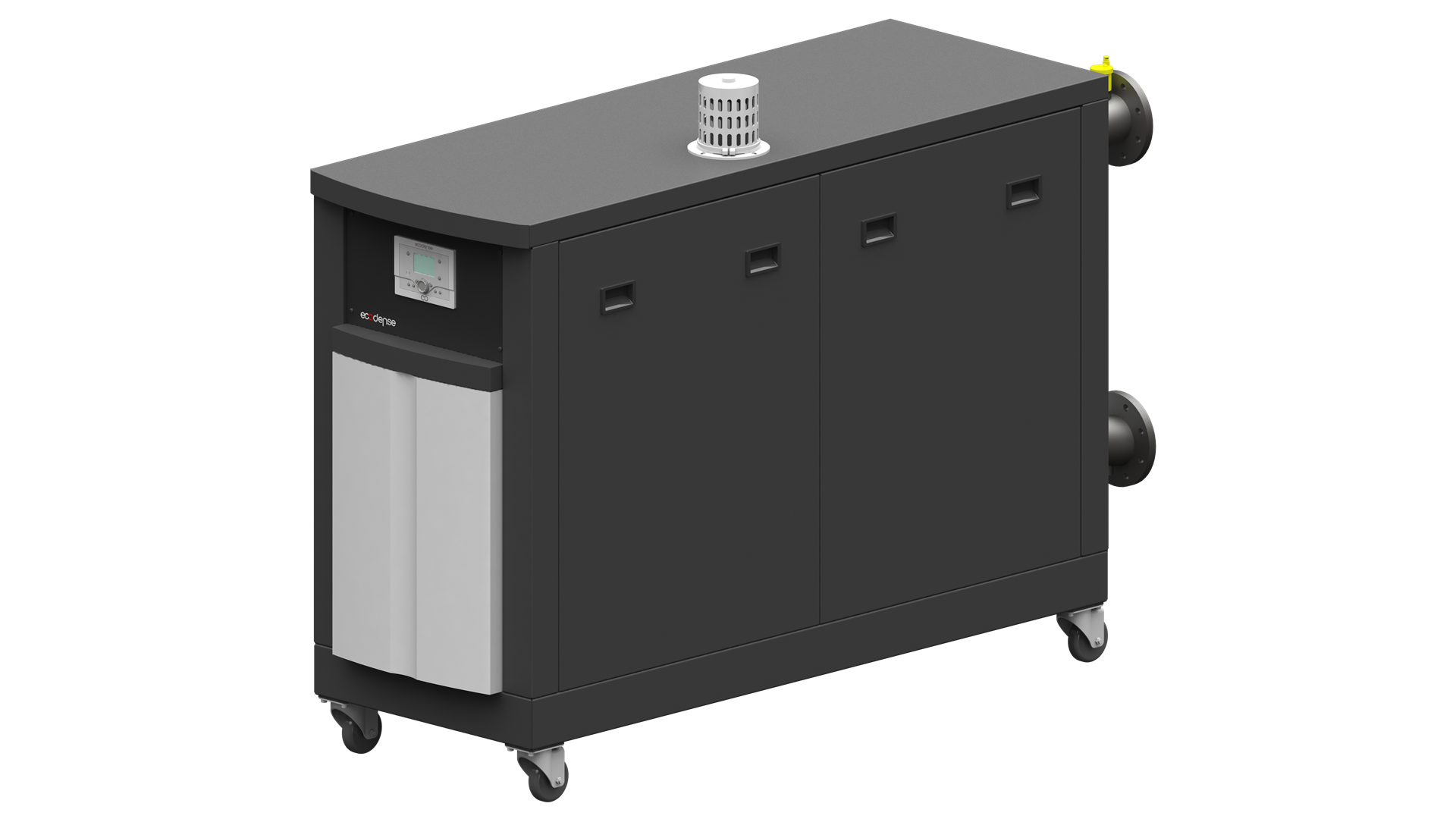

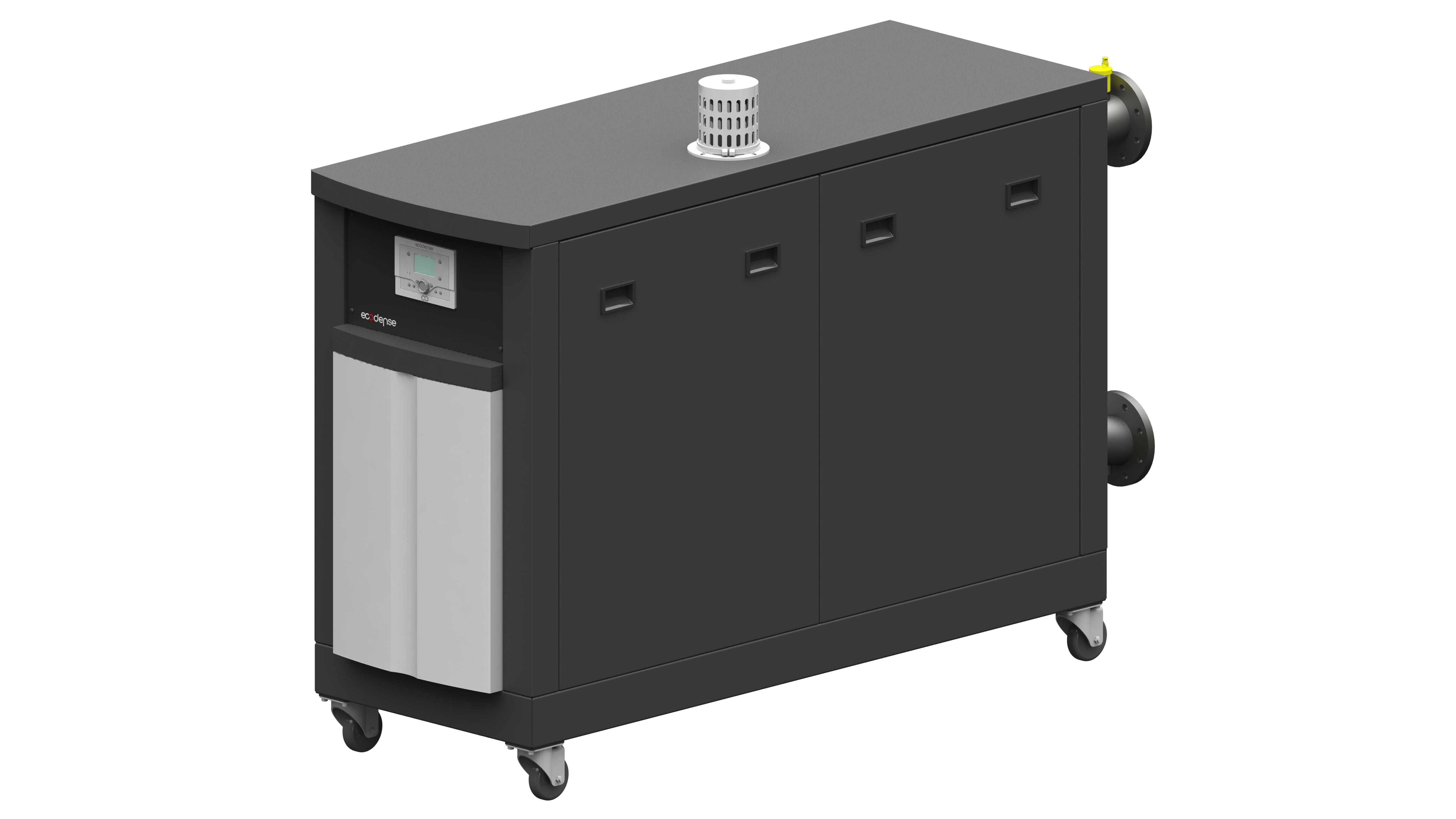

FTC-X Plus Serisi

  • Premix yoğuşma teknolojisi ve mikro alevli metal fiber kaplı çelik brülör ile yüksek ısıl verim,
  • Yüksek ısı transferi ile yüksek çalışma verimi sağlayan Al –Mg –Si alaşımlı döküm gövdeli eşanjör,
  • Bireysel kazanda 230 kW’dan 840 kW’a kadar 9 farklı kapasite, kaskad sistemlerde 13.440 kW ‘a kadar geniş ısıl kapasite seçeneği,
  • 1 adet master, 15 adet slave kazan olmak üzere toplam 16 adet kazana kadar kaskad bağlantı imkânı,
  • 5:1 modülasyon ile enerji tasarrufu,
  • Kullanım kolaylığı sağlayan aydınlatmalı LCD panel,
  • Günlük ve haftalık çalışma takvimi ile programlama,
  • Yaz ve kış dönemsel ısı programı hazırlama,
  • Doğalgaz ve LPG ile kullanabilme,
  • Kompakt yapısıyla kazan dairesi planlamalarında ve dönüşümlerinde kullanım alanı avantajı,
  • Düşük ses seviyelerinde çalışma,
  • Kazan altına yerleştirilen tekerlekleri sayesinde nakliye ve taşıma kolaylığı,
  • Düşük NOx ve CO emisyon oranları ile çevre dostu ısıtma sistemleri.
  • Bakım kolaylığı.
TEKNİK ÖZELLİKLER Birim FTC-X
200 PLUS		 FTC-X
270 PLUS		 FTC-X
340 PLUS		 FTC-X
410 PLUS		 FTC-X
480 PLUS		 FTC-X
550 PLUS		 FTC-X
680		 FTC-X
760		 FTC-X
840
Isıl Kapasite
Maksimum Isıtma Kapasitesi kW 230 300 380 450 530 605 680 760 840
Minimum Isıtma Kapasitesi kW 32 40 50 60 65 65 90 105 115
Isıtmada Maksimum Isı Çıkışı (80°C / 60°C) kW 214 285 356 429 498 570 643 713 788
Isıtmada Minimum Isı Çıkışı (80°C / 60°C) kW 23 31 39 44 55 62 70 84 93
Isıtmada Makimum Isı Çıkışı  (50°C / 30°C) kW 230 305 380 455 530 605 680 762 848
Isıtmada Minimum Isı Çıkışı (50°C / 30°C) kW 26 35 43 49 61 69 78 93 102
Isıl Verim
Verim @ Pmaks. (80°C / 60°C) % 97,2 97,5 97,8 97,5 97,8 97,5 97,4 97,6 97,7
Verim @ Pmin. (80°C / 60°C) % 96,5 96,3 96,7 96,4 96,7 96,8 96,4 96,8 96,5
Verim @ Pmaks. (50°C / 30°C) % 104,2 104,5 104,2 104,3 104,2 104,1 104,3 104,2 104,5
Verim @ Pmin. (50°C / 30°C) % 107,2 107,3 107,4 107,3 107,3 107,5 107,4 107,5 107,6
Verim @ %30 (30°C) % 108,4 108,5 108,2 108,9 108,5 108,9 108,5 108,6 108,7
Kullanım Suyu Devresi
Harici kullanım suyu depolama tankı kullanıldığında
sıcaklık ayar aralığı		 °C 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65
Isıtma Devresi
Maksimum Isıtma Sıcaklığı °C 85 85 85 85 85 85 85 85 85
Su Hacmi L 20,5 24,8 28,9 35,46 36,9 47,15 48,6 53,3 58
Maksimum Isıtma Suyu Basıncı  bar 6 6 6 6 6 6 6 6 6
Minimum Isıtma Suyu Basıncı  bar 1 1 1 1 1 1 1 1 1
Su Direnci ΔT = 20 °C   mbar 50 55 60 65 70 75 85 90 100
Gaz Özellikleri
Gaz Tipi - G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31
Gaz Giriş Basıncı (G20) mbar 20 20 20 20 20 20 20 20 20
Gaz Giriş Basıncı (G31) mbar 37 37 37 37 37 37 37 37 37
Maksimum Kapasitedeki Gaz Tüketimi  Nm³/h 23,98 31,27 39,61 46,91 55,25 63,07 70,88 79,22 87,56
Minimum Kapasitedeki Gaz Tüketimi  Nm³/h 3,34 4,17 5,21 6,25 6,78 6,78 9,38 10,95 11,99
Fan Basıncı
Tam Yükte Atık Gaz Basıncı Pa 190 200 230 200 220 250 250 250 250
Yanma Özellikleri
Maksimum Yükte Baca Gazı Sıcaklığı (80/60 °C) °C 73,9 75,1 75,1 76,0 75,1 75,1 75,1 75,3 75,6
Minimum Yükte Baca Gazı Sıcaklığı (80/60 °C) °C 55,9 58,7 58,7 58,3 58,7 58,7 58,7 58,7 58,8
Maksimum Yükte Baca Gazı Sıcaklığı (50/30 °C) °C 53,5 54,1 54,1 54,8 54,1 54,1 54,1 53,9 53,8
Minimum Yükte Baca Gazı Sıcaklığı (50/30 °C) °C 30,2 30,5 30,5 30,5 30,5 30,5 30,5 30,5 30,7
Baca Gazı Kütlesel Debisi  kg/s 0,1031 0,1291 0,16 0,175 0,198 0,261 0,254 0,2837 0,3134
NOx Sınıfı (EN 15502-1+A1) - 6 6 6 6 6 6 6 6 6
Maksimum Kapasitedeki Gaz Tüketimi  Nm³/h 23,98 31,27 39,61 46,91 55,25 63,07 70,88 79,22 87,56
Minimum Kapasitedeki Gaz Tüketimi  Nm³/h 3,34 4,17 5,21 6,25 6,78 6,78 9,38 10,95 12,00
Elektrik Özellikleri
Elektrik Beslemesi V / Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Koruma Sınıfı IP X4D X4D X4D X4D X4D X4D X4D X4D X4D
Enerji Tüketimi W 260 260 280 210 350 400 520 600 670
Kullanılacak Sigorta Akım Değeri A 6 6 6 6 6 6 6 6 6
Tesisat Bağlantı Özellikleri
Yoğuşma Bağlantı Borusu Çapı Ø 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Gaz Bağlantısı Boru Çapı Ø 1 1/2" 1 1/2" 1 1/2" 2" 2" 2" 2" 2" 2"
Isıtma Devresi Giriş ve Çıkış Boru Çapı Ø 3" 3" 3" 3" 3" 3" 3" 3" 3"
Genel Özellikler
Net Ağırlık kg 240 266 300 336 392 396 430 452 474
Baca Çapı mm 160 160 200 200 200 200 200 200 200
G 20 Doğalgaz, G 31 LPG
 MODEL W
(mm)		 H
(mm)		 D
(mm)		 C1
(mm)		 C2
(mm)		 C3
(mm)		 C4
(mm)		 C5
(mm)		 C6
(mm)		 C7
(mm)		 C8
(mm)
FTC-X 200 PLUS 640 1400 1475 275 405 1090 103 190 400 140 527
FTC-X 270 PLUS 640 1400 1475 275 405 1090 103 190 400 140 527
FTC-X 340 PLUS 640 1400 1815 275 405 1090 103 190 400 140 527
FTC-X 410 PLUS 640 1415 1815 275 405 1090 103 190 400 140 527
FTC-X 480 PLUS 640 1415 2015 275 405 1090 103 190 400 140 527
FTC-X 550 PLUS 640 1415 2015 275 405 1090 103 190 400 140 527
FTC-X 680 640 1415 2245 275 405 1090 103 190 400 140 527
FTC-X 760 640 1415 2245 275 405 1090 103 190 400 140 527
FTC-X 840 640 1415 2245 275 405 1090 103 190 400 140 527

  • FTC-X PLUS - AKIŞ ŞEMASI
  • ECODENSE FTC- X PLUS RADYATÖR DEVRE ŞEMASI
