Yoğuşmalı Kazanlar

Yer Tipi Yoğuşmalı Kazanlar

FTC-NV Serisi
FTC-NV Serisi
Ürün Görselini İndir

FTC-NV Serisi

FTC-NV Serisi Özellikleri ;

  • Premix yoğuşma teknolojisi ve mikro alevli metal fiber kaplı çelik brülör ile yüksek ısıl verim,
  • Yüksek ısı transferi ile yüksek çalışma verimi sağlayan Al –Mg –Si alaşımlı döküm gövdeli eşanjör,
  • Bireysel kazanda 1000 kW’dan 1650 kW’a kadar 7 farklı kapasite, kaskad sistemlerde 26.400 kW ‘a kadar geniş ısıl kapasite seçeneği,
  • 1 adet master, 15 adet slave kazan olmak üzere toplam 16 adet kazana kadar kaskad bağlantı imkânı,
  • 5:1 modülasyon ile enerji tasarrufu,
  • Kullanım kolaylığı sağlayan aydınlatmalı LCD panel,
  • Günlük ve haftalık çalışma takvimi ile programlama,
  • Yaz ve kış dönemsel ısı programı hazırlama,
  • Doğalgaz ve LPG ile kullanabilme,
  • Kompakt yapısıyla kazan dairesi planlamalarında ve dönüşümlerinde kullanım alanı avantajı,
  • Düşük ses seviyelerinde çalışma,
  • Kazan altına yerleştirilen tekerlekleri sayesinde nakliye ve taşıma kolaylığı,
  • Düşük NOx ve CO emisyon oranları ile çevre dostu ısıtma sistemleri.
  • Bakım kolaylığı.
  • Geri akım klapesi ile arttırılmış yanma emniyeti,
TEKNİK ÖZELLİKLER Birim FTC-NV 9 FTC-NV 10 FTC-NV 11 FTC-NV 12 FTC-NV 13 FTC-NV 14 FTC-NV 15
Isıl Kapasite
Maksimum Isıtma Kapasitesi kW 970 1081 1171 1264 1358 1475 1600
Minimum Isıtma Kapasitesi kW 130 150 165 180 201 215 230
Isıtmada Maksimum Isı Çıkışı (80°C / 60°C) kW 936 1040 1130 1220 1315 1423 1544
Isıtmada Minimum Isı Çıkışı (80°C / 60°C) kW 126 145 160 174 195 208 222
Isıtmada Maksimum Isı Çıkışı  (50°C / 30°C) kW 1000 1110 1205 1305 1400 1520 1650
Isıtmada Minimum Isı Çıkışı (50°C / 30°C) kW 140 162 178 194 215 232 248
Isıl Verim
Verim @ Pmaks. (80°C / 60°C) % 96,5 96,2 96,5 96,5 96,8 96,5 96,5
Verim @ Pmin. (80°C / 60°C) % 96,7 96,6 96,7 96,7 96,8 96,7 96,7
Verim @ Pmaks. (50°C / 30°C) % 103,1 103,1 103,1 103,1 103,1 103,1 103,1
Verim @ Pmin. (50°C / 30°C) % 108 108,1 108 108 107,9 108 108
Verim @ %30 (37/30°C) % 108,6 108,7 108,6 108,6 108,4 108,6 108,6
Kullanım Suyu Devresi
Harici kullanım suyu depolama tankı kullanıldığında
sıcaklık ayar aralığı		 °C 10-65 10-65 10-65 10-65 10-65 10-65 10-65
Isıtma Devresi
Maksimum Isıtma Sıcaklığı °C 85 85 85 85 85 85 85
Maksimum Isıtma Suyu Basıncı  bar 6 6 6 6 6 6 6
Minimum Isıtma Suyu Basıncı  bar 1 1 1 1 1 1 1
Su Direnci ΔT = 20 °C mbar 100 110 120 130 140 150 160
Gaz Özellikleri
Gaz Tipi - G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31
Gaz Giriş Basıncı (G20) mbar 20 20 20 20 20 20 20
Gaz Giriş Basıncı (G31) mbar 37 37 37 37 37 37 37
Maksimum Kapasitedeki Gaz Tüketimi  Nm³/h 101,11 112,69 122,07 131,79 141,61 153,72 166,79
Minimum Kapasitedeki Gaz Tüketimi  Nm³/h 13,58 15,65 17,25 18,76 21,00 22,42 23,93
Yanma Özellikleri
Maksimum Yükte Baca Gazı Sıcaklığı (80°C / 60°C) °C 79,5 85,2 79,5 79,5 77,8 79,5 79,5
Minimum Yükte Baca Gazı Sıcaklığı (80°C / 60°C) °C 58,2 58,4 58,2 58,2 58,1 58,2 58,2
Maksimum Yükte Baca Gazı Sıcaklığı (50°C / 30°C) °C 51,3 48,6 52,4 53,1 56,1 52,3 52,3
Minimum Yükte Baca Gazı Sıcaklığı (50°C / 30°C) °C 30,7 30,7 30,7 30,7 30,7 30,7 30,7
NOx Emisyon Sınıfı (EN 15502-1+A1) - 6 6 6 6 6 6 6
Elektrik Özellikleri
Elektrik Beslemesi V / Hz 400/50 400/50 400/50 400/50 400/50 400/50 400/50
Koruma Sınıfı IP X4D X4D X4D X4D X4D X4D X4D
Enerji Tüketimi W 2000 2200 2500 2700 3200 3400 3800
Tesisat Bağlantı Özellikleri
Yoğuşma Bağlantı Borusu Çapı Ø 2x1/2" 2x1/2" 2x1/2" 2x1/2" 2x1/2" 2x1/2" 2x1/2"
Gaz Bağlantısı Borusu Çapı Ø 2" 2" 2" 2" 2 1/2" 2 1/2" 2 1/2"
Isıtma Devresi Giriş ve Çıkış Boru Çapı Ø DN125 DN125 DN125 DN125 DN125 DN125 DN125
Genel Özellikler
Net Ağırlık kg 420 500 595 710 835 940 1055
Baca Çapı mm 200 200 250 250 250 250 250
G 20 Doğalgaz, G 31 LPG

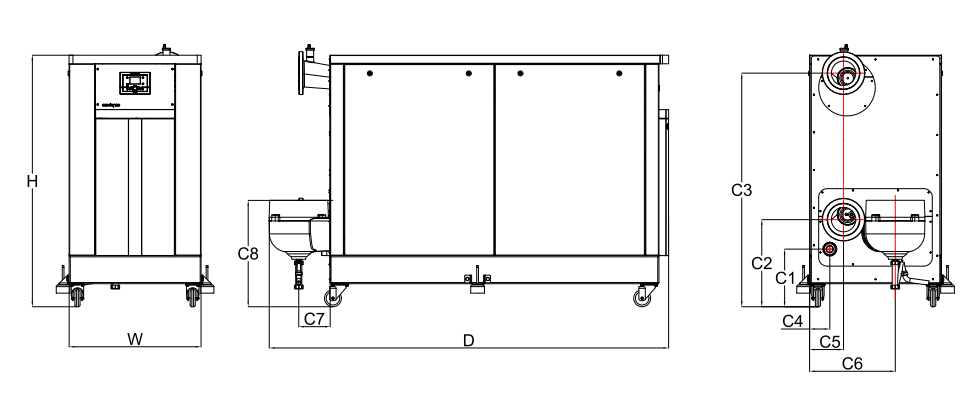

MODEL W
(mm)		 H
(mm)		 D
(mm)		 C1
(mm)		 C2
(mm)		 C3
(mm)		 C4
(mm)		 C5
(mm)		 C6
(mm)		 C7
(mm)		 C8
(mm)
FTC-NV 9 770 1470 2310 337 509 1364 118 198 500 182 622
FTC-NV 10 770 1470 2410 337 509 1364 118 198 500 182 622
FTC-NV 11 770 1470 2510 337 509 1364 118 198 500 182 622
FTC-NV 12 770 1470 2610 337 509 1364 118 198 500 182 622
FTC-NV 13 770 1470 2710 337 509 1364 118 198 500 182 622
FTC-NV 14 770 1470 2810 337 509 1364 118 198 500 182 622
FTC-NV 15 770 1470 2910 337 509 1364 118 198 500 182 622

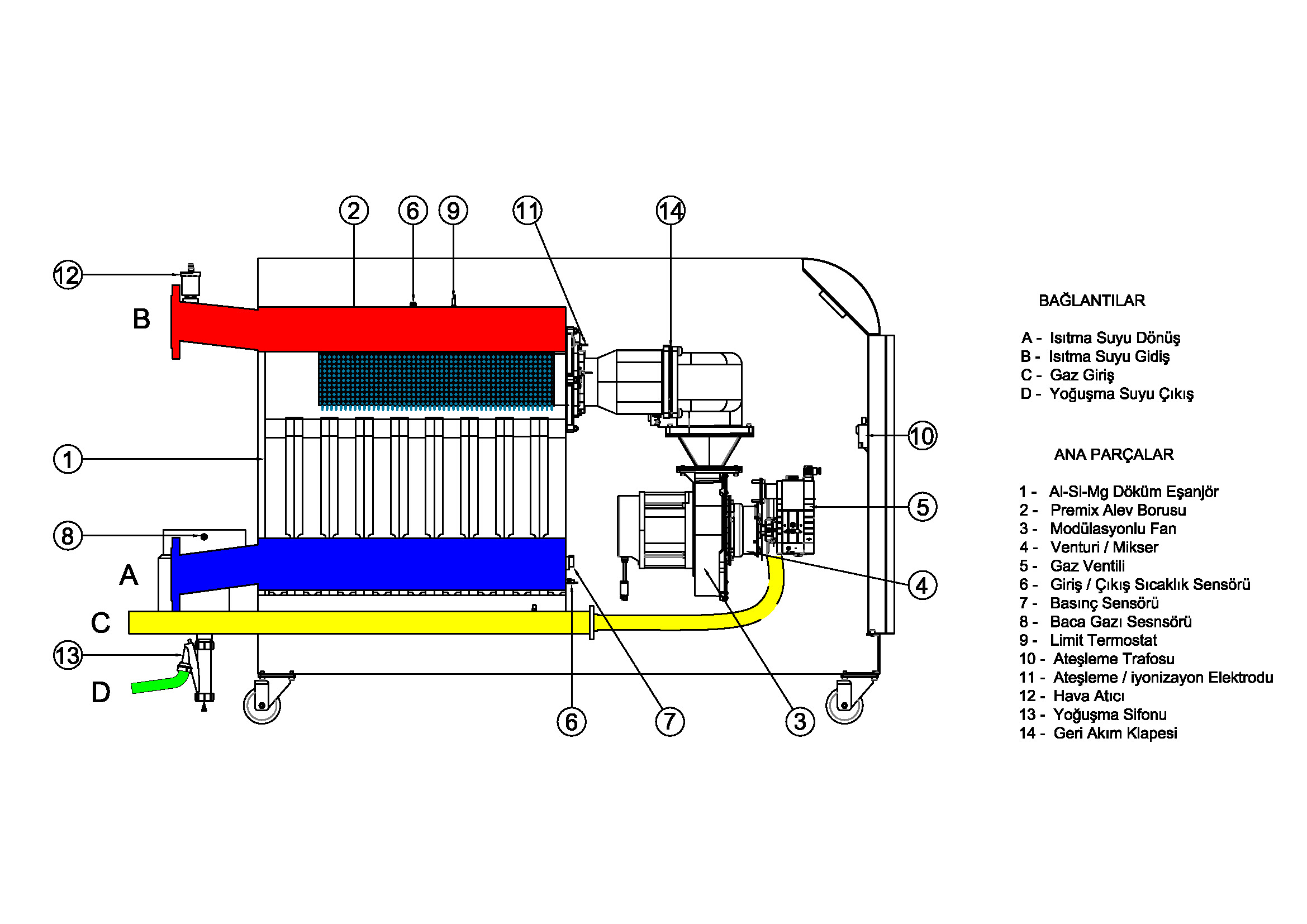

  • FTC-NV Akış Şeması

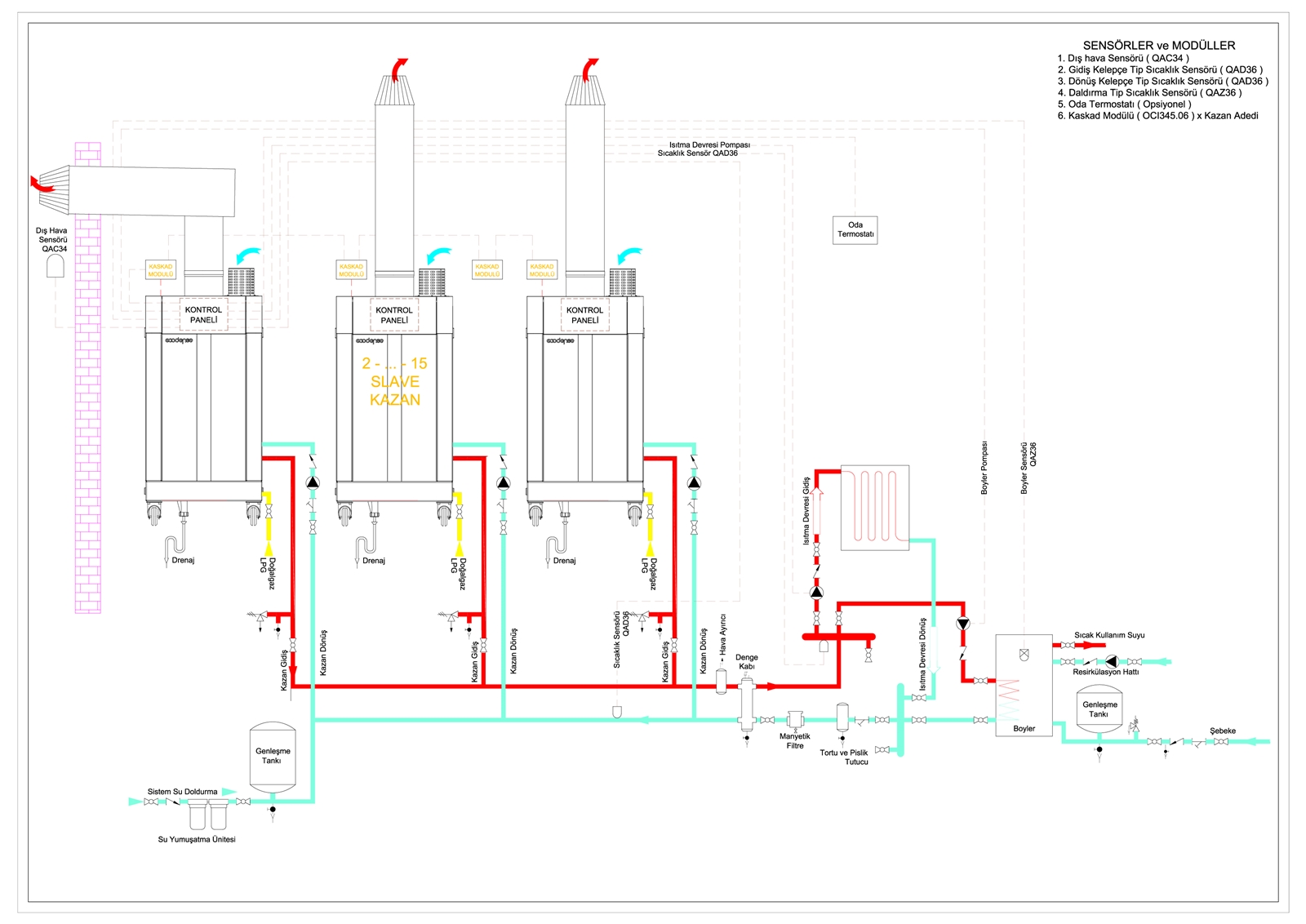

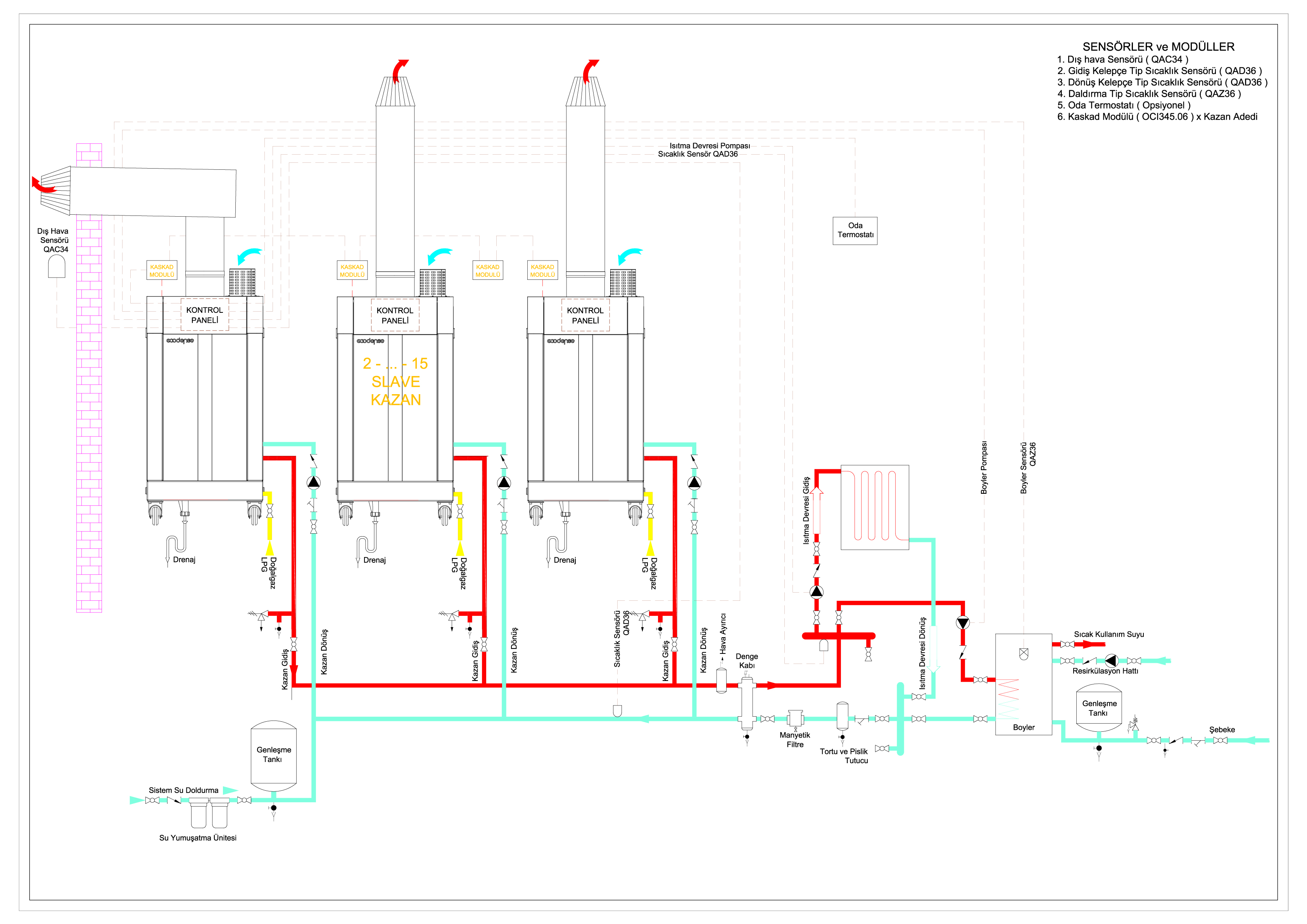

  • FTC- NV Radyatör Devre Şeması
