Yoğuşmalı Kazanlar

Duvar Tipi Yoğuşmalı Kazanlar

WT-SS Serisi
WT-SS Serisi
Ürün Görselini İndir

WT-SS Serisi

  • Premix yoğuşma teknolojisi ve mikro alevli metal fiber kaplı çelik brülör ile yüksek verim,
  •  Paslanmaz çelik eşanjördeki arttırılmış yüzey alanı ve sac kalınlığı ile yüksek performans ve uzun ömürlü dayanım,
  •  Kazana entegre manyetik tortu tutucu ile eşanjör koruma güvenliliği,
  • Geri akım klapesi ile arttırılmış yanma emniyeti,
  • 45, 50, 55, 60, 65 kW kapasitelerde kazana entegre modülasyonlu primer devre pompası ile düşük enerji sarfiyatı,
  •  Tekli kazanda 45, 50, 55, 60, 65, 80, 90, 100, 110, 115, 125, ve 150 kW olmak üzere 12 farklı geniş kapasite seçeneği,
  •  KASKAD sistemlerde 16 adet kazanın kaskad imkanı ile 2400 kW'a kadar geniş ısıl kapasite seçeneği,
  •  Hermetik kasa sayesinde hermetik baca bağlantı imkanı ve maksimum hava-su sızdırmazlığı,
  • 5:1 modülasyonla çalışma ile enerji tasarrufu,
  •  Kullanım kolaylığı sağlayan aydınlatmalı LCD panel,
  •  Günlük ve haftalık çalışma takvimi programlama,
  •  Yaz ve kış dönemsel ısı programı hazırlama,
  •  Doğalgaz ve LPG ile kullanılabilme,
  •  Düşük ses seviyelerinde çalışma,
  •  Donma koruma özelliği,
  •  Düşük NOx ve CO emisyon oranları ile çevre dostu.
TEKNİK ÖZELLİKLER Birim  WT-SS
45		 WT-SS
50		 WT-SS
55		 WT-SS
60		 WT-SS
65		 WT-SS
80		 WT-SS
90		 WT-SS
100		 WT-SS
110		 WT-SS
115		 WT-SS
125		 WT-SS
150
Isıl Kapasite
Maksimum Isıtma Kapasitesi kW 45 50 55 60 65 80 90 100 110 115 125 143
Minimum Isıtma Kapasitesi kW 9,7 10,8 11,8 12,9 14 14,15 14,18 14,27 19,9 19,9 20 20
Isıtmada Maksimum Isı Çıkışı (80°C / 60°C) kW 43,7 48,6 53,3 58,2 63.2 77,8 87,5 97,2 106,9 111,7 121,4 138,5
Isıtmada Minimum Isı Çıkışı (80°C / 60°C) kW 9,5 10,5 11,5 12,6 13,7 13,8 13,8 13,9 19,4 19,4 19,5 19,5
Isıtmada Maksimum Isı Çıkışı (70°C / 50°C) kW 45,6 50,7 55,5 60,7 65,9 81,1 91,3 101,4 111,5 116,4 126,5 144,5
Isıtmada Minimum Isı Çıkışı (70°C / 50°C) kW 10,0 11,1 12,1 13,3 14,4 14,6 14,6 14,7 20,4 20,4 20,5 20,5
Isıtmada Maksimum Isı Çıkışı  (50°C / 30°C) kW 47,6 52,8 57,8 63,2 68,6 84,4 95 105,5 116,1 121 131,5 150,4
Isıtmada Minimum Isı Çıkışı (50°C / 30°C) kW 10,4 11,6 12,7 13,9 15,1 15,3 15,3 15,4 21,3 21,3 21,5 21,5
Isıl Verim
Verim @ Pmaks. (80°C / 60°C) % 97,1 97,2 96,9 97,1 97,2 97,3 97,2 97,2 97,2 97,1 97,1 97
Verim @ Pmin. (80°C / 60°C) % 97,6 97,6 97,9 97,9 97,9 97,5 97,3 97,4 97,5 97,5 97,5 97,5
Verim @ Pmaks. (70°C / 50°C) % 101,4 101,4 101,0 101,2 101,4 101,4 101,4 101,4 101,4 101,2 101,2 101,0
Verim @ Pmin. (70°C / 50°C) % 102,6 102,6 102,9 102,9 102,9 102,8 102,6 102,7 102,3 102,3 102,5 102,5
Verim @ Pmaks. (50°C / 30°C) % 105,8 105,5 105,1 105,4 105,5 105,5 105,6 105,5 105,5 105,2 105,2 105,2
Verim @ Pmin. (50°C / 30°C) % 107,2 107,5 107,9 107,9 107,9 108,1 107,9 107,9 107 107 107,5 107,5
Verim @ %30 (30°C) % 108,1 108,2 108,3 108,3 108,4 108,2 108,2 108,3 108,1 108,1 108,3 108,4
Kullanım Suyu Devresi
Harici kullanım suyu depolama tankı kullanıldığında sıcaklık ayar aralığı °C 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65
Isıtma Devresi
Maksimum Isıtma Suyu Sıcaklığı °C 90 90 90 90 90 90 90 90 90 90 90 90
Su Hacmi L 5 5 5 5 5 6 6 7 7 8 8 9
Maksimum Isıtma Suyu Basıncı  bar 6 6 6 6 6 6 6 6 6 6 6 6
Minimum Isıtma Suyu Basıncı  bar 1 1 1 1 1 1 1 1 1 1 1 1
Su Direnci ΔT = 20 °C bar 260 270 290 300 310 360 370 390 340 360 380 410
Gaz Özellikleri
Gaz Tipi - G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31
Gaz Giriş Basıncı (G20) mbar 20 20 20 20 20 20 20 20 20 20 20 20
Gaz Giriş Basıncı (G31) mbar 37 37 37 37 37 37 37 37 37 37 37 37
Maksimum Kapasitedeki Gaz Tüketimi  Nm³/h 4,69 5,21 5,73 6,25 6,78 8,34 9,38 10,42 11,47 12 13,03 14,91
Minimum Kapasitedeki Gaz Tüketimi  Nm³/h 1,01 1,13 1,23 1,34 1,46 1,48 1,48 1,49 2,07 2,07 2,08 2,08
Yanma Özellikleri
Maksimum Baca Gazı Sıcaklığı (50°C / 30°C) °C 52,4 52,6 54,7 55,2 55,3 55,7 56,2 57,5 57,1 56,2 57,2 57,5
Maksimum Baca Gazı Sıcaklığı  (70°C / 50°C) °C 62,1 62,4 64,7 64,7 64,9 65,4 65,9 67,9 68,8 68,7 68,9 69,8
Maksimum Baca Gazı Sıcaklığı  (80°C / 60°C) °C 69,4 72,1 74,6 74,2 74,5 75,1 75,6 78,2 80,5 81,2 80,6 82
NOx Emisyon Sınıfı (EN 15502-1+A1) - 6 6 6 6 6 6 6 6 6 6 6 6
Elektrik Özellikleri
Elektrik Beslemesi V / Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Koruma Sınıfı IP X4D X4D X4D X4D X4D X4D X4D X4D X4D X4D X4D X4D
Enerji Tüketimi W 62 65 70 80 90 110 120 130 140 170 220 260
Kullanılacak Sigorta Akım Değeri A 6 6 6 6 6 6 6 6 6 6 6 6
Tesisat  Bağlantı Özellikleri
Gaz Bağlantısı Boru Çapı inch 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"
Isıtma Devresi Giriş ve Çıkış Boru Çapı inch 3/4" 3/4" 1" 1" 1" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2"
Genel Özellikler
Net Ağırlık kg 60 60 65 65 65 75 75 75 80 80 80 80
Baca Çapı (Ø) mm 60/100 60/100 80/125 80/125 80/125 100/150 100/150 100/150 100/150 100/150 100/150 100/150
G 20 Doğalgaz, G31 LPG

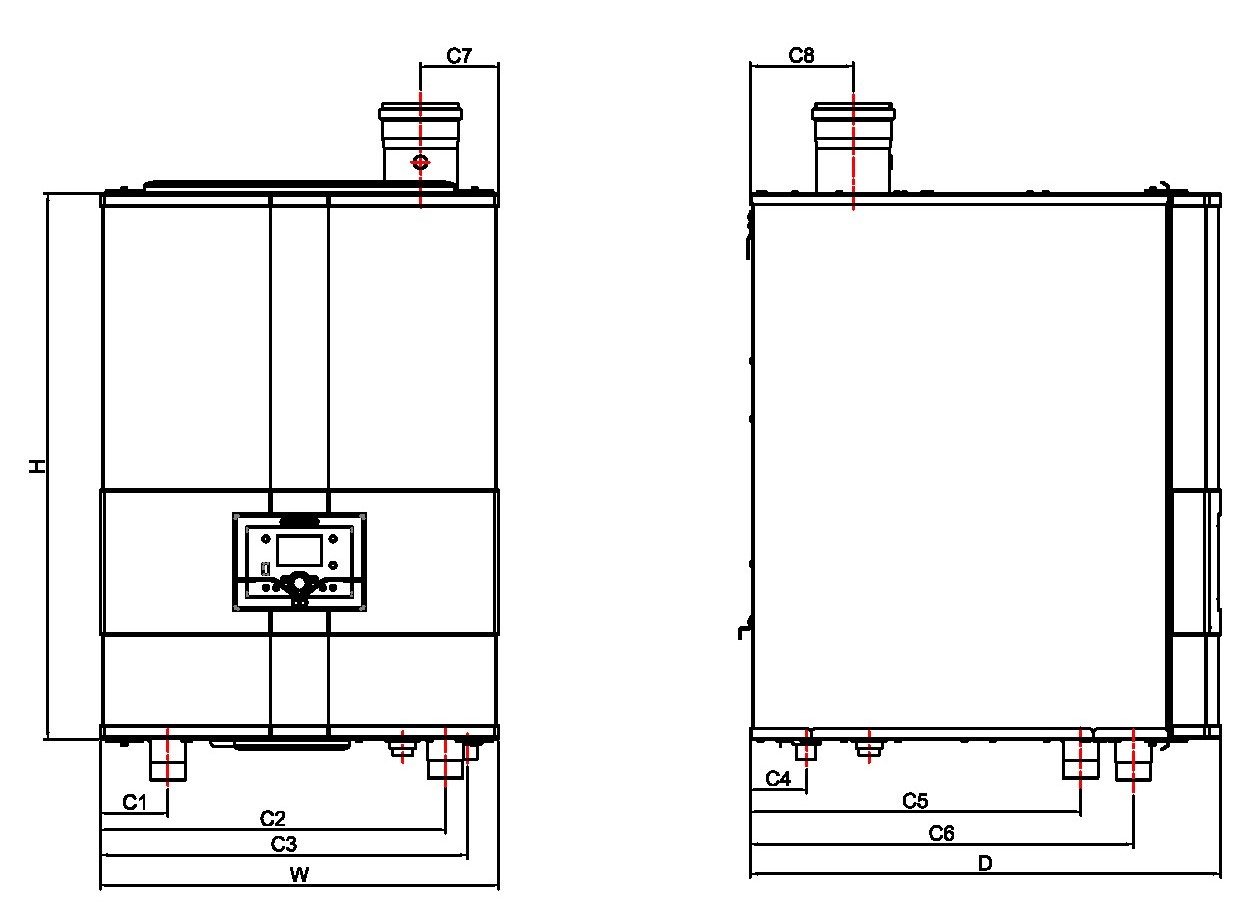

 MODEL W
(mm)		 H
(mm)		 D
(mm)		 C1
(mm)		 C2
(mm)		 C3
(mm)		 C4
(mm)		 C5
(mm)		 C6
(mm)		 C7
(mm)		 C8
(mm)
WT-SS 45 450 756 380 123 342 175 205 127 63 170 107
WT-SS 50 450 756 380 123 342 175 225 127 85 170 107
WT-SS 55 465 820 465 54 354 260 224 68 68 232 118
WT-SS 60 465 820 465 54 354 260 229 68 68 232 118
WT-SS 65 465 820 465 54 354 37 301 68 68 232 118
WT-SS 80 546 670 640 90 470 500 74 450 523 104 139
WT-SS 90 546 670 640 90 470 500 74 450 523 104 139
WT-SS 100 546 670 640 90 470 500 74 450 523 104 139
WT-SS 110 546 750 640 90 470 500 74 450 523 104 139
WT-SS 115 546 750 640 90 470 500 74 450 523 104 139
WT-SS 125 546 750 640 90 470 500 74 450 523 104 139
WT-SS 150 546 750 640 90 470 500 74 450 523 104 139

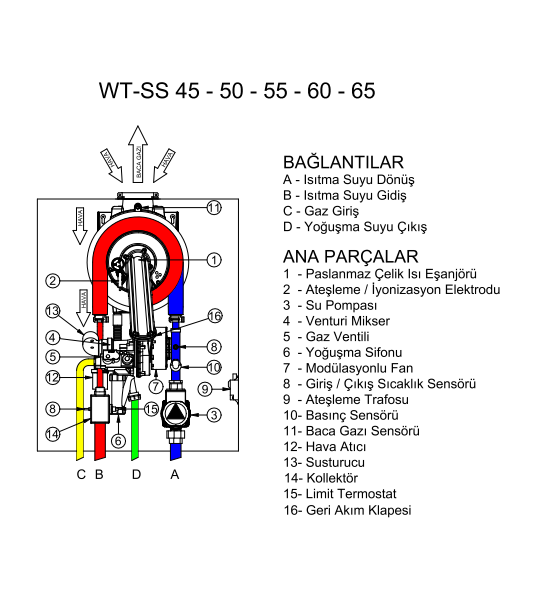

  • WT-SS 45-65 kW

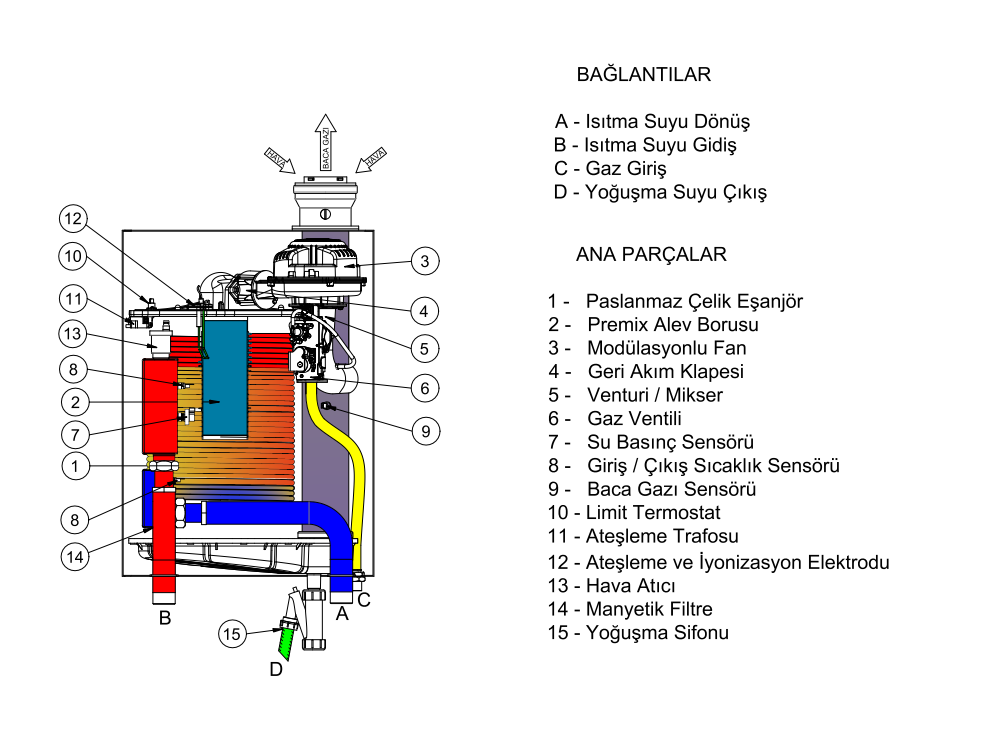

  • WT-SS AKIŞ ŞEMASI 80-150kW

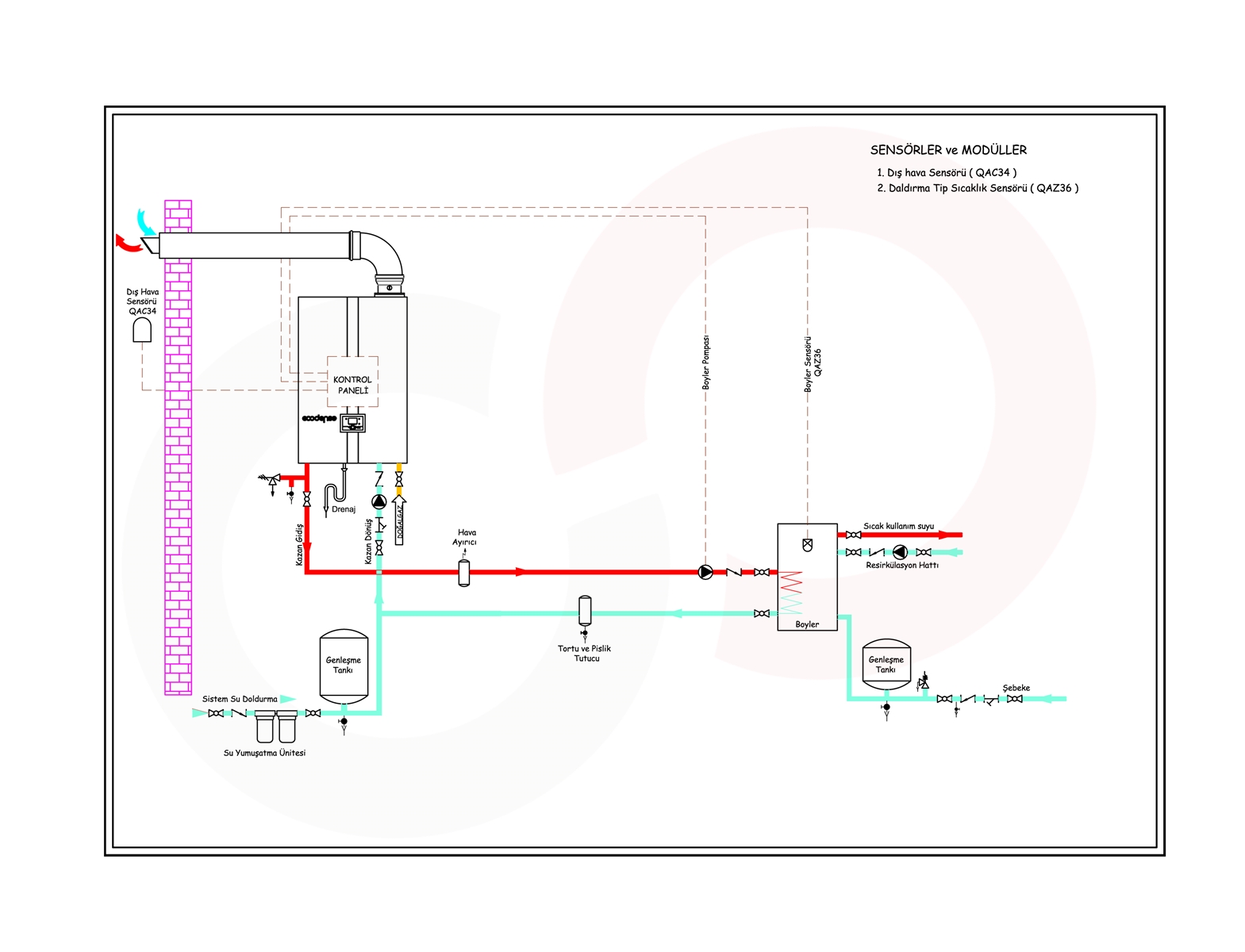

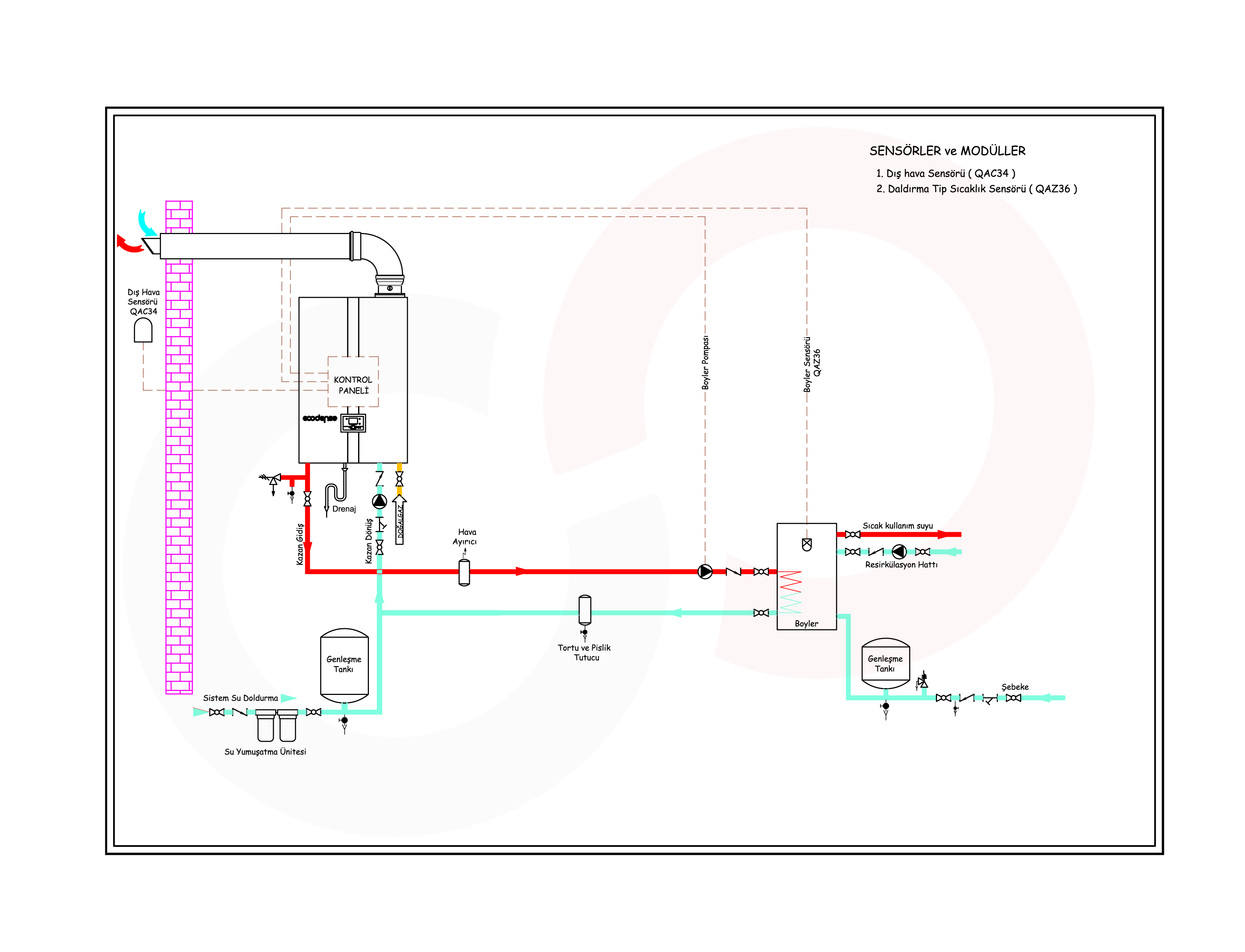

  • DENGE KABI - BOYLER DEVRE ŞEMASI
