WT Serisi
WT Serisi
Ürün Görselini İndir

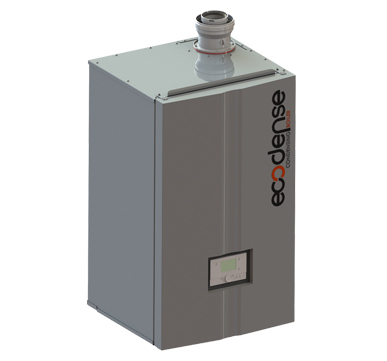

WT Serisi

  • Premix yoğuşma teknolojisi ve mikro alevli metal fiber kaplı çelik brülör ile yüksek verim,
  • Yüksek ısı transferi ile yüksek çalışma verimi sağlayan Alüminyum alaşımlı spiral kanatçıklı eşanjör,
  • Bireysel kazanda 65, 80, 90, 100, 110, 115, 125 ve 150 kW 8 farklı kapasite, KASKAD sistemlerde 2400 kW'a kadar geniş kapasite seçeneği,
  • Kaskad kullanımda kazan üzerinde bulunan panel ile 16 adet kazan +1 adet dış hava sensörü +1 adet karışım vanası ve kontrolü,
  • 5:1 modülasyonla çalışma ile enerji tasarrufu,
  • Hermetik kasa ile maksimum hava ve su sızdırmazlığı,
  • Geri akım klapesi ile arttırılmış yanma emniyeti,
  • Kullanım kolaylığı sağlayan aydınlatmalı LCD panel,
  • Günlük ve haftalık çalışma takvimi programlama,
  • Yaz ve kış dönemsel ısı programı hazırlama,
  • Doğalgaz ve LPG ile kullanılabilme,
  • Düşük ses seviyelerinde kombi çalışma,
  • Düşük NOx ve CO emisyon oranları ile çevre dostu ısıtma sistemleri.
TEKNİK ÖZELLİKLER Birim WT
65		 WT
80		 WT
90		 WT
100		 WT
110		 WT
115		 WT
125		 WT
150
Isıl Kapasite
Maksimum Isıtma Kapasitesi kW 65 80 90 100 110 115 125 143
Minimum Isıtma Kapasitesi kW 14 14,1 14,1 14,2 20 20 20 20
Isıtmada Maksimum Isı Çıkışı (80°C / 60°C) kW 63,4 76,4 88 98 108,5 112,7 122,5 138
Isıtmada Minimum Isı Çıkışı (80°C / 60°C) kW 13,7 13,8 13,8 13,9 19,4 19,4 19,5 19,5
Isıtmada Maksimum Isı Çıkışı  (50°C / 30°C) kW 69 85,6 95,2 105,0 114,9 121,0 131,0 151
Isıtmada Minimum Isı Çıkışı (50°C / 30°C) kW 15,1 15,3 15,3 15,4 21,3 21,3 21,5 21,5
Isıl Verim
Verim @ Pmaks. (80°C / 60°C) % 97,5 95,5 97,8 98 98,6 98 98 96,5
Verim @ Pmin. (80°C / 60°C) % 97,9 97,9 97,9 97,9 97 97 97,5 97,5
Verim @ Pmaks. (50°C / 30°C) % 106,2 107 105,8 105,0 104,5 105,2 104,8 105,6
Verim @ Pmin. (50°C / 30°C) % 107,9 108,5 108,5 108,5 106,5 106,5 107,5 107,5
Verim @ %30 (30°C) % 108,6 108,8 108,4 108,3 108,6 108,4 108,9 108,5
Kullanım Suyu Devresi
Harici kullanım suyu depolama tankı kullanıldığında sıcaklık ayar aralığı °C 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65
Isıtma Devresi
Maksimum Isıtma Suyu Sıcaklığı °C 90 90 90 90 90 90 90 90
Su Hacmi L 5 5 5 7 7 7 7 9
Maksimum Isıtma Suyu Basıncı  bar 6 6 6 6 6 6 6 6
Minimum Isıtma Suyu Basıncı  bar 1 1 1 1 1 1 1 1
Su Direnci ΔT = 20 °C  mbar 25 30 140 160 115 120 150 190
Gaz Özellikleri
Gaz Tipi - G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31
Gaz Giriş Basıncı (G20) mbar 20 20 20 20 20 20 20 20
Gaz Giriş Basıncı (G31) mbar 37 37 37 37 37 37 37 37
Maksimum Kapasitedeki Gaz Tüketimi  Nm³/h 6,78 8,34 9,38 10,42 11,47 11,99 13,03 14,91
Minimum Kapasitedeki Gaz Tüketimi  Nm³/h 1,46 1,47 1,47 1,48 2,08 2,08 2,08 2,08
Yanma Özellikleri
Maksimum Baca Gazı Sıcaklığı (50°C / 30°C) °C 42 42 42 43 45 45 45 45
Maksimum Baca Gazı Sıcaklığı  (80°C / 60°C) °C 57 57 57 58 58 58 58 58
NOx Emisyon Sınıfı (EN 15502-1+A1) - 6 6 6 6 6 6 6 6
Elektrik Özellikleri
Elektrik Beslemesi V / Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Koruma Sınıfı IP X4D X4D X4D X4D X4D X4D X4D X4D
Enerji Tüketimi W 90 110 120 130 140 170 220 260
Kullanılacak Sigorta Akım Değeri A 6 6 6 6 6 6 6 6
Tesisat  Bağlantı Özellikleri
Gaz Bağlantısı Boru Çapı inch 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4
Isıtma Devresi Giriş ve Çıkış Boru Çapı inch 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2
Genel Özellikler
Net Ağırlık kg 65 75 75 75 75 85 88 92
Baca Çapı (Ø) mm 80/125 80/125 80/125 80/125 80/125 80/125 80/125 100/150
G 20 Doğalgaz, G 31 LPG
 MODEL W
(mm)		 H
(mm)		 D
(mm)
WT 65 530 725 500
WT 80 530 725 500
WT 90 530 725 500
WT 100 530 725 500
WT 110 530 895 500
WT 115 530 895 500
WT 125 530 895 500
WT 150 540 950 500

  • WT Serisi AKIŞ ŞEMASI
  • DENGE KABI - RADYATÖR + BOYLER+GÜNEŞ ENERJİSİ DEVRE ŞEMASI
  • DENGE KABI - RADYATÖR + BOYLER DEVRE ŞEMASI
  • PLAKALI EŞANJÖR - RADYATÖR + BOYLER + GÜNEŞ ENERJİSİ DEVRE ŞEMASI
  • DENGE KABI - KASKAD RADYATÖR + BOYLER 3 YOLLU VANALI DEVRE ŞEMASI
  • PLAKALI EŞANJÖR - KASKAD RADYATÖR + 3 YOLLU VANALI DEVRE ŞEMASI
  • DENGE KABI - KASKAD RADYATÖR + BOYLER + GÜNEŞ ENERJİSİ DEVRE ŞEMASI
  • PLAKALI EŞANJÖR - KASKAD RADYATÖR + BOYLER + GÜNEŞ ENERJİSİ DEVRE ŞEMASI
  • DENGE KABI - KASKAD RADYATÖR + YERDEN ISITMA + BOYLER DEVRE ŞEMASI
  • PLAKALI EŞANJÖR - KASKAD RADYATÖR + BOYLER DEVRE ŞEMASI
  • DENGE KABI - BOYLER DEVRE ŞEMASI
  • DENGE KABI - RADYATÖR DEVRE ŞEMASI
  • PLAKALI EŞANJÖR - RADYATÖR DEVRE ŞEMASI
  • DENGE KABI - YERDEN ISITMA DEVRE ŞEMASI
  • PLAKALI EŞANJÖR - YERDEN ISITMA DEVRE ŞEMASI
  • DENGE KABI - YERDEN ISITMA + BOYLER DEVRE ŞEMASI
  • PLAKALI EŞANJÖR - YERDEN ISITMA + BOYLER DEVRE ŞEMASI
  • DENGE KABI - RADYATÖR 3 YOLLU VANALI DEVRE ŞEMASI
  • PLAKALI EŞANJÖR - RADYATÖR 3 YOLLU VANALI DEVRE ŞEMASI
  • PLAKALI EŞANJÖR - RADYATÖR + BOYLER DEVRE ŞEMASI
  • DENGE KABI - YERDEN ISITMA + BOYLER + GÜNEŞ ENERJİSİ DEVRE ŞEMASI
  • PLAKALI EŞANJÖR - YERDEN ISITMA + BOYLER + GÜNEŞ ENERJİSİ DEVRE ŞEMASI
