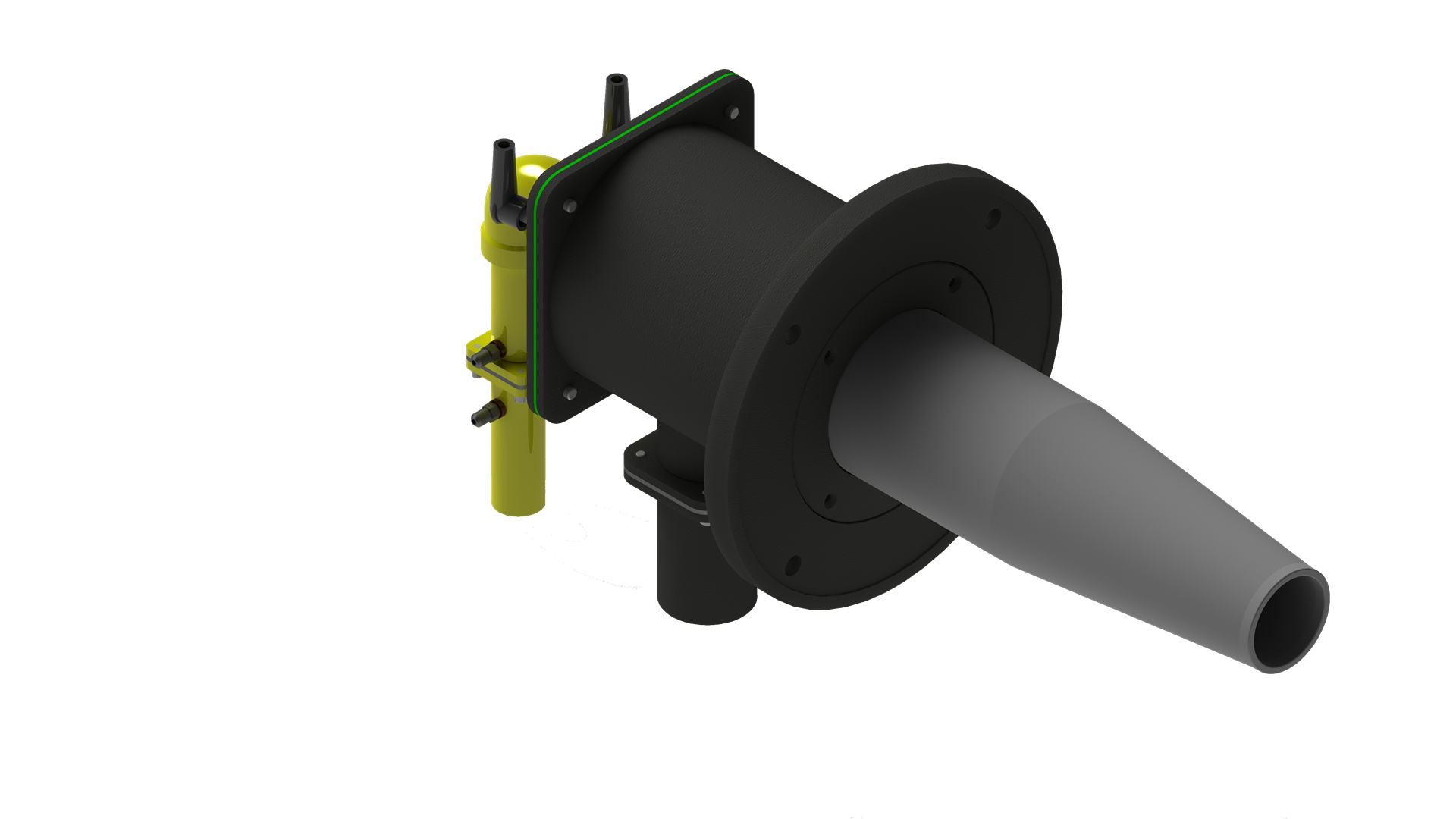

ПРОМЫШЛЕННЫЕ ТЕХНОЛОГИЧЕСКИЕ ГОРЕЛКИ FUSE
Высокоскоростные газовые горелки
Прямоугольный рефлектор RS
Головка горения с квадратным рефлектором
- В линейке продукции серии Ecostar Fuse представлены модели с рефлекторной головкой.
- В гамму продукции Ecostar входят два типа рефлекторных головок.
- К этой продукции относятся модели рефлекторной головки круглого и квадратного сечения.
- Код RS относится к головке с рефлектором прямоугольного сечения сечения.
Характеристики
- Диапазон производительности 12-6000 кВт
- Работа на газе
- Возможность работы с воздухом из окружающей среды или предварительно подогретым воздухом
- Производительность с избытком воздуха
- Варианты рефлекторной головки квадратного и круглого сечения для фиберных и бетонных стен
- Непосредственное зажигание
- Варианты с фотоэлементом и ионизацией в качестве детектора пламени
- Изящное и функциональное исполнение
Преимущества
- Экономичное потребление топлива
- Небольшие по продолжительности циклы
- Однородное распределение воздуха в печи
- Исключительная стабилизация пламени
- Высокая модуляция
- Вариант одноступенчатой работы при высокой производительности
- Низкие показатели эмиссии NOx и CO
Области применения
- Ковка
- Процессы повторного нагрева
- Процессы нагрева тиглей
- Нагрев промковша
- Предварительный нагрев металлолома
- Противострессовые процессы
- Процессы плавления алюминия
- Термальные нагреватели жидких сред
- Термальные окислители
- Рефлекторные сушильные установки
- Системы нагрева стеклянных баков
- Остальные термическое процессы, в которых необходимо обеспечить высокую температуру и стабильное пламя, печи для обработки фиберного покрытия, туннельные печи или печи с тележкой, печи напряжения, печи для керамики, печи с фиброизоляцией и т.п. промышленные технологические процессы.
| СЕРИЯ БЫСТРОДЕЙСТВУЮЩИХ ПРЕДОХРАНИТЕЛЕЙ СЕМЕЙСТВО ГОРЕЛКИ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| ТИП КОРПУСА | СЕРИЯ RS | ПРОИЗВОДИТЕЛЬНОСТЬ ГОРЕЛКИ | ПРОИЗВОДИТЕЛЬНОСТЬ ГОРЕЛКИ | РАСХОД ПРИРОДНОГО ГАЗА | НАПРЯЖЕНИЕ | ||||
| С головкой горения с рефлектором квадратного сечения |
МИНИМУМ (кВт) |
МАКСИМУМ (кВт) |
МИНИМУМ (ккал/ч) |
МАКСИМУМ (ккал/ч) |
МИНИМУМ (Нм3/ч) |
МАКСИМУМ (Нм3/ч) |
VAC | ||
| FUSE-2 | FUSE-RS0150-HI | 60 | 150 | 51600 | 129000 | 6,25 | 15,64 | 1N 230/3N 400 | |
| FUSE-RS0200-HI | 80 | 200 | 68800 | 172000 | 8,34 | 20,85 | 1N 230/3N 400 | ||
| FUSE-3 | FUSE-RS0400-HI | 160 | 400 | 137600 | 344000 | 16,68 | 41,70 | 1N 230/3N 400 | |
| FUSE-RS0500-HI | 200 | 500 | 172000 | 430000 | 20,85 | 52,12 | 1N 230/3N 400 | ||
| FUSE-RS0600-HI | 240 | 600 | 206400 | 516000 | 25,02 | 62,55 | 1N 230/3N 400 | ||
| FUSE-4 | FUSE-RS1200-HI | 480 | 1200 | 412800 | 1032000 | 50,04 | 125,09 | 1N 230/3N 400 | |
| FUSE-RS1600-HI | 640 | 1600 | 550400 | 1376000 | 66,72 | 166,79 | 1N 230/3N 400 | ||
| FUSE-5 | FUSE-RS3500-HI | 1500 | 3500 | 1290000 | 3010000 | 156,36 | 364,85 | 1N 230/3N 400 | |
| FUSE-RS4250-HI | 1800 | 4250 | 1548000 | 3655000 | 187,64 | 443,03 | 1N 230/3N 400 | ||
| FUSE-RS5000-HI | 2100 | 5000 | 1806000 | 4300000 | 218,91 | 521,21 | 1N 230/3N 400 | ||
| СЕРИЯ СВЕРХБЫСТРОДЕЙСТВУЮЩИХ ПРЕДОХРАНИТЕЛЕЙ СЕМЕЙСТВО ГОРЕЛОК |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| ТИП КОРПУСА | СЕРИЯ RS | ПРОИЗВОДИТЕЛЬНОСТЬ ГОРЕЛКИ | ПРОИЗВОДИТЕЛЬНОСТЬ ГОРЕЛКИ | РАСХОД ПРИРОДНОГО ГАЗА | НАПРЯЖЕНИЕ | ||||
| С головкой горения с рефлектором круглого сечения |
МИНИМУМ (кВт) |
МАКСИМУМ (кВт) |
МИНИМУМ (ккал/ч) |
МАКСИМУМ (ккал/ч) |
МИНИМУМ (Нм3/ч) |
МАКСИМУМ (Нм3/ч) |
VAC | ||
| FUSE-2 | FUSE-RS0150-UL | 60 | 150 | 51600 | 129000 | 6,25 | 15,64 | 1N 230/3N 400 | |
| FUSE-RS0200-UL | 80 | 200 | 68800 | 172000 | 8,34 | 20,85 | 1N 230/3N 400 | ||
| FUSE-RS0250-UL | 100 | 250 | 86000 | 215000 | 10,42 | 26,06 | 1N 230/3N 400 | ||
| FUSE-3 | FUSE-RS0400-UL | 160 | 400 | 137600 | 344000 | 16,68 | 41,70 | 1N 230/3N 400 | |
| FUSE-RS0500-UL | 200 | 500 | 172000 | 430000 | 20,85 | 52,12 | 1N 230/3N 400 | ||
| FUSE-RS0600-UL | 240 | 600 | 206400 | 516000 | 25,02 | 62,55 | 1N 230/3N 400 | ||
| FUSE-RS1000-UL | 400 | 1000 | 344000 | 860000 | 41,70 | 104,24 | 1N 230/3N 400 | ||
| FUSE-4 | FUSE-RS1200-UL | 480 | 1200 | 412800 | 1032000 | 50,04 | 125,09 | 1N 230/3N 400 | |
| FUSE-RS1600-UL | 640 | 1600 | 550400 | 1376000 | 66,72 | 166,79 | 1N 230/3N 400 | ||
| FUSE-RS2000-UL | 900 | 2000 | 774000 | 1720000 | 93,82 | 204,48 | 1N 230/3N 400 | ||
| FUSE-5 | FUSE-RS3500-UL | 1500 | 3500 | 1290000 | 3010000 | 156,36 | 364,85 | 1N 230/3N 400 | |
| FUSE-RS4250-UL | 1800 | 4250 | 1548000 | 3655000 | 187,64 | 443,03 | 1N 230/3N 400 | ||
| FUSE-RS5000-UL | 2100 | 5000 | 1806000 | 4300000 | 218,91 | 521,21 | 1N 230/3N 400 | ||
| FUSE-RS6000-UL | 2600 | 6000 | 2236000 | 5160000 | 271,03 | 625,45 | 1N 230/3N 400 | ||
| ТИП КОРПУСА | СЕРИЯ RS | A | ØB | C | □D | E | F | □G | ØH | I |
|---|---|---|---|---|---|---|---|---|---|---|
| С головкой горения с рефлектором квадратного сечения |
||||||||||
| FUSE-2 | FUSE-RS0150-HI | 680 | Ø110 | 345 | □190 | DN25 | DN50 | □300 | Ø300 | 15 |
| FUSE-RS0200-HI | 680 | Ø110 | 345 | □190 | DN25 | DN50 | □300 | Ø300 | 15 | |
| FUSE-3 | FUSE-RS0400-HI | 915 | Ø170 | 395 | □250 | DN40 | DN100 | □350 | Ø350 | 15 |
| FUSE-RS0500-HI | 915 | Ø170 | 395 | □250 | DN40 | DN100 | □350 | Ø350 | 15 | |
| FUSE-RS0600-HI | 915 | Ø170 | 395 | □250 | DN40 | DN100 | □350 | Ø350 | 15 | |
| FUSE-4 | FUSE-RS1200-HI | 880 | Ø250 | 395 | □330 | DN50 | DN150 | □450 | Ø450 | 15 |
| FUSE-RS1600-HI | 880 | Ø250 | 395 | □330 | DN50 | DN150 | □450 | Ø450 | 15 | |
| FUSE-5 | FUSE-RS3500-HI | Для получения информации о размерах нашей продукции с корпусом FUSE-5 обращайтесь в отдел продаж Ecostar. | ||||||||
| FUSE-RS4250-HI | ||||||||||
| FUSE-RS5000-HI | ||||||||||
| ТИП КОРПУСА | СЕРИЯ RS | A | ØB | C | □D | E | F | □G | ØH | I |
|---|---|---|---|---|---|---|---|---|---|---|
| С головкой горения с рефлектором квадратного сечения |
||||||||||
| FUSE-2 | FUSE-RS0150-UL | 680 | Ø110 | 345 | □190 | DN25 | DN50 | □300 | Ø300 | 15 |
| FUSE-RS0200-UL | 680 | Ø110 | 345 | □190 | DN25 | DN50 | □300 | Ø300 | 15 | |
| FUSE-RS0250-UL | 680 | Ø110 | 345 | □190 | DN25 | DN50 | □300 | Ø300 | 15 | |
| FUSE-3 | FUSE-RS0400-UL | 915 | Ø170 | 395 | □250 | DN40 | DN100 | □350 | Ø400 | 15 |
| FUSE-RS0500-UL | 915 | Ø170 | 395 | □250 | DN40 | DN100 | □350 | Ø400 | 15 | |
| FUSE-RS0600-UL | 915 | Ø170 | 395 | □250 | DN40 | DN100 | □350 | Ø400 | 15 | |
| FUSE-RS1000-UL | 915 | Ø170 | 395 | □250 | DN40 | DN100 | □350 | Ø400 | 15 | |
| FUSE-4 | FUSE-RS1200-UL | 880 | Ø250 | 395 | □330 | DN50 | DN150 | □450 | Ø500 | 15 |
| FUSE-RR1600-UL | 880 | Ø250 | 395 | □330 | DN50 | DN150 | □450 | Ø500 | 15 | |
| FUSE-RS2000-UL | 880 | Ø250 | 395 | □330 | DN50 | DN150 | □450 | Ø500 | 15 | |
| FUSE-5 | FUSE-RS3500-UL | чения информации о размерах нашей продукции с корпусом FUSE-5 обращайтесь в отдел продаж Ecostar. | ||||||||
| FUSE-RS4250-UL | ||||||||||
| FUSE-RS5000-UL | ||||||||||
| FUSE-RS6000-UL | ||||||||||
