ПРОМЫШЛЕННЫЕ ТЕХНОЛОГИЧЕСКИЕ ГОРЕЛКИ FUSE
Высокоскоростные газовые горелки
Кольцевой рефлектор RR
Головка горения с кольцевым рефлектором
- Конический чашевидный турбулизатор специального запатентованного исполнения обеспечивает высокую эффективности горения.
- Специальный механизм, установленный на турбулизаторе, воздух, который необходим для горения, направляется в центр или по периметру турбулизатора, что позволяет достичь оптимальной эффективности горения.
- За счет свежего воздуха, подаваемого из специальных отверстий в линию газа, достигаются требуемые значения эмиссии.
- Кроме этого, специальный механизм в зоне предварительного смешивания позволяет регулировать количество свежего воздуха, который смешивается с газом.
- Код RR относится к головке с рефлектором круглого сечения.
Характеристики
- Диапазон производительности 150-6000 кВт
- Работа на газе
- Возможность работы с воздухом из окружающей среды или предварительно подогретым воздухом
- Производительность с избытком воздуха
- Варианты рефлекторной головки квадратного и круглого сечения для фиберных и бетонных стен
- Непосредственное зажигание
- Варианты с фотоэлементом и ионизацией в качестве детектора пламени
- Изящное и функциональное исполнение
Преимущества
- Экономичное потребление топлива
- Небольшие по продолжительности циклы
- Однородное распределение воздуха в печи
- Исключительная стабилизация пламени
- Высокая модуляция
- Вариант одноступенчатой работы при высокой производительности
- Низкие показатели эмиссии NOx и CO
Области применения
- Ковка
- Процессы повторного нагрева
- Процессы нагрева тиглей
- Нагрев промковша
- Предварительный нагрев металлолома
- Противострессовые процессы
- Процессы плавления алюминия
- Термальные нагреватели жидких сред
- Термальные окислители
- Рефлекторные сушильные установки
- Системы нагрева стеклянных баков
- Остальные термическое процессы, в которых необходимо обеспечить высокую температуру и стабильное пламя, печи для обработки фиберного покрытия, туннельные печи или печи с тележкой, печи напряжения, печи для керамики, печи с фиброизоляцией и т.п. промышленные технологические процессы.
| ВЫСОКОСКОРОСТНАЯ СЕРИЯ FUSE СЕМЕЙСТВО ГОРЕЛКИ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| ТИП КОРПУСА | СЕРИЯ RR | ПРОИЗВОДИТЕЛЬНОСТЬ ГОРЕЛКИ | ПРОИЗВОДИТЕЛЬНОСТЬ ГОРЕЛКИ | РАСХОД ПРИРОДНОГО ГАЗА | НАПРЯЖЕНИЕ | ||||
| С головкой горения с рефлектором круглого сечения |
МИНИМУМ (кВт) |
МАКСИМУМ (кВт) |
МИНИМУМ (ккал/ч) |
МАКСИМУМ (ккал/ч) |
МИНИМУМ (Нм3/ч) |
МАКСИМУМ (Нм3/ч) |
VAC | ||
| FUSE-2 | FUSE-RR0150-HI | 60 | 150 | 51600 | 129000 | 6,25 | 15,64 | 1N 230/3N 400 | |
| FUSE-RR0200-HI | 80 | 200 | 68800 | 172000 | 8,34 | 20,85 | 1N 230/3N 400 | ||
| FUSE-3 | FUSE-RR0400-HI | 160 | 400 | 137600 | 344000 | 16,68 | 41,70 | 1N 230/3N 400 | |
| FUSE-RR0500-HI | 200 | 500 | 172000 | 430000 | 20,85 | 52,12 | 1N 230/3N 400 | ||
| FUSE-RR0600-HI | 240 | 600 | 206400 | 516000 | 25,02 | 62,55 | 1N 230/3N 400 | ||
| FUSE-4 | FUSE-RR1200-HI | 480 | 1200 | 412800 | 1032000 | 50,04 | 125,09 | 1N 230/3N 400 | |
| FUSE-RR1600-HI | 640 | 1600 | 550400 | 1376000 | 66,72 | 166,79 | 1N 230/3N 400 | ||
| FUSE-5 | FUSE-RR3500-HI | 1500 | 3500 | 1290000 | 3010000 | 156,36 | 364,85 | 1N 230/3N 400 | |
| FUSE-RR4250-HI | 1800 | 4250 | 1548000 | 3655000 | 187,64 | 443,03 | 1N 230/3N 400 | ||
| FUSE-RR5000-HI | 2100 | 5000 | 1806000 | 4300000 | 218,91 | 521,21 | 1N 230/3N 400 | ||
| УЛЬТРАВЫСОКОСКОРОСТНАЯ СЕРИЯ FUSE СЕМЕЙСТВО ГОРЕЛКИ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| ТИП КОРПУСА | СЕРИЯ RR | ПРОИЗВОДИТЕЛЬНОСТЬ ГОРЕЛКИ | ПРОИЗВОДИТЕЛЬНОСТЬ ГОРЕЛКИ | РАСХОД ПРИРОДНОГО ГАЗА | НАПРЯЖЕНИЕ | ||||
| С головкой горения с рефлектором круглого сечения |
МИНИМУМ (кВт) |
МАКСИМУМ (кВт) |
МИНИМУМ (ккал/ч) |
МАКСИМУМ (ккал/ч) |
МИНИМУМ (Нм3/ч) |
МАКСИМУМ (Нм3/ч) |
VAC | ||
| FUSE-2 | FUSE-RR0150-UL | 60 | 150 | 51600 | 129000 | 6,25 | 15,64 | 1N 230/3N 400 | |
| FUSE-RR0200-UL | 80 | 200 | 68800 | 172000 | 8,34 | 20,85 | 1N 230/3N 400 | ||
| FUSE-RR0250-UL | 100 | 250 | 86000 | 215000 | 10,42 | 26,06 | 1N 230/3N 400 | ||
| FUSE-3 | FUSE-RR0400-UL | 160 | 400 | 137600 | 344000 | 16,68 | 41,70 | 1N 230/3N 400 | |
| FUSE-RR0500-UL | 200 | 500 | 172000 | 430000 | 20,85 | 52,12 | 1N 230/3N 400 | ||
| FUSE-RR0600-UL | 240 | 600 | 206400 | 516000 | 25,02 | 62,55 | 1N 230/3N 400 | ||
| FUSE-RR1000-UL | 400 | 1000 | 344000 | 860000 | 41,70 | 104,24 | 1N 230/3N 400 | ||
| FUSE-4 | FUSE-RR1200-UL | 480 | 1200 | 412800 | 1032000 | 50,04 | 125,09 | 1N 230/3N 400 | |
| FUSE-RR1600-UL | 640 | 1600 | 550400 | 1376000 | 66,72 | 166,79 | 1N 230/3N 400 | ||
| FUSE-RR2000-UL | 900 | 2000 | 774000 | 1720000 | 93,82 | 204,48 | 1N 230/3N 400 | ||
| FUSE-5 | FUSE-RR3500-UL | 1500 | 3500 | 1290000 | 3010000 | 156,36 | 364,85 | 1N 230/3N 400 | |
| FUSE-RR4250-UL | 1800 | 4250 | 1548000 | 3655000 | 187,64 | 443,03 | 1N 230/3N 400 | ||
| FUSE-RR5000-UL | 2100 | 5000 | 1806000 | 4300000 | 218,91 | 521,21 | 1N 230/3N 400 | ||
| FUSE-RR6000-UL | 2600 | 6000 | 2236000 | 5160000 | 271,03 | 625,45 | 1N 230/3N 400 | ||

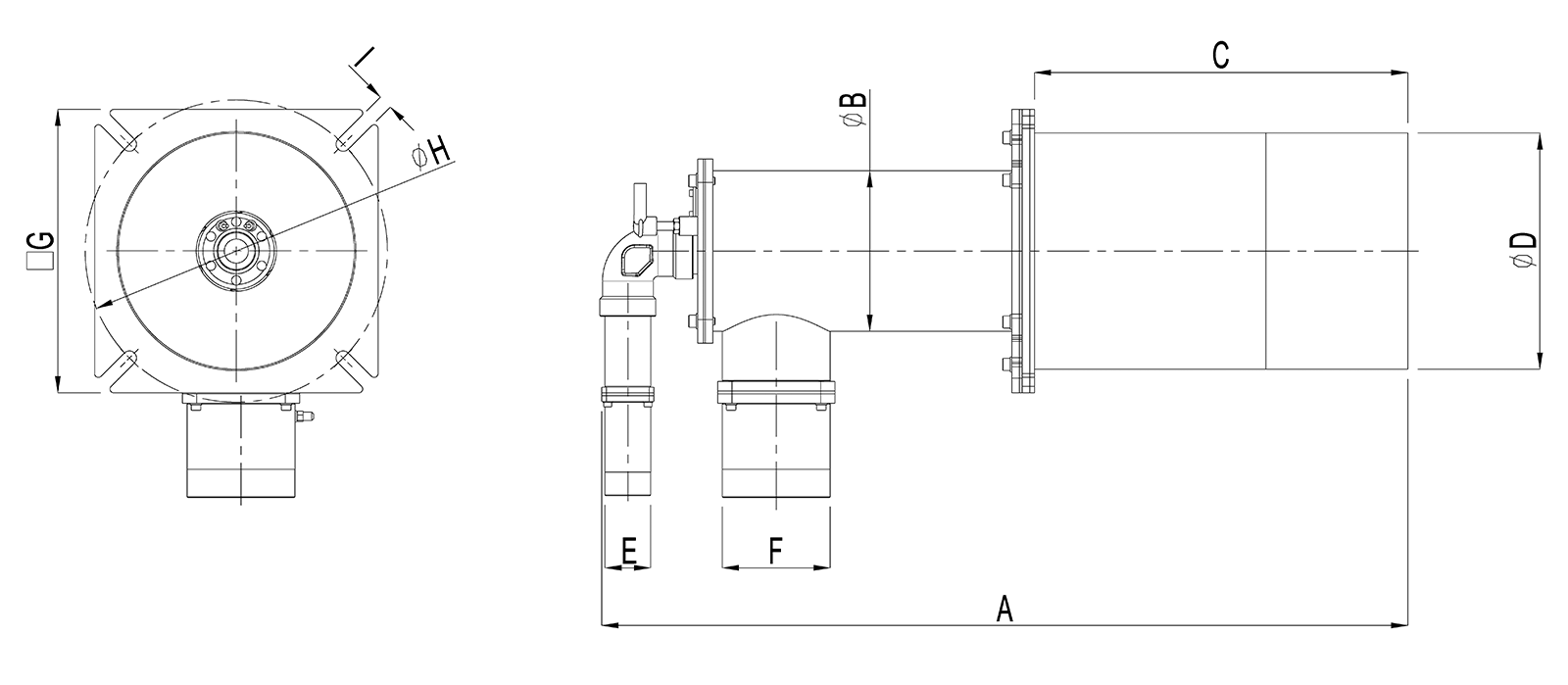

| ТИП КОРПУСА | СЕРИЯ RR | A | ØB | C | ØD | E | F | □G | ØH | I |
|---|---|---|---|---|---|---|---|---|---|---|
| Круговой Огнеупорный горения Головка |
||||||||||
| FUSE-2 | FUSE-RR0150-HI | 680 | Ø110 | 345 | Ø190 | DN25 | DN50 | □230 | Ø230 | 15 |
| FUSE-RR0200-HI | 680 | Ø110 | 345 | Ø190 | DN25 | DN50 | □230 | Ø230 | 15 | |
| FUSE-3 | FUSE-RR0400-HI | 895 | Ø170 | 395 | Ø250 | DN40 | DN100 | □300 | Ø300 | 15 |
| FUSE-RR0500-HI | 895 | Ø170 | 395 | Ø250 | DN40 | DN100 | □300 | Ø300 | 15 | |
| FUSE-RR0600-HI | 895 | Ø170 | 395 | Ø250 | DN40 | DN100 | □300 | Ø300 | 15 | |
| FUSE-4 | FUSE-RR1200-HI | 855 | Ø250 | 395 | Ø330 | DN50 | DN150 | □450 | Ø450 | 15 |
| FUSE-RR1600-HI | 855 | Ø250 | 395 | Ø330 | DN50 | DN150 | □450 | Ø450 | 15 | |
| FUSE-5 | FUSE-RR3500-HI | Для получения информации о размерах нашей продукции с корпусом FUSE-5 обращайтесь в отдел продаж Ecostar. | ||||||||
| FUSE-RR4250-HI | ||||||||||
| FUSE-RR5000-HI | ||||||||||

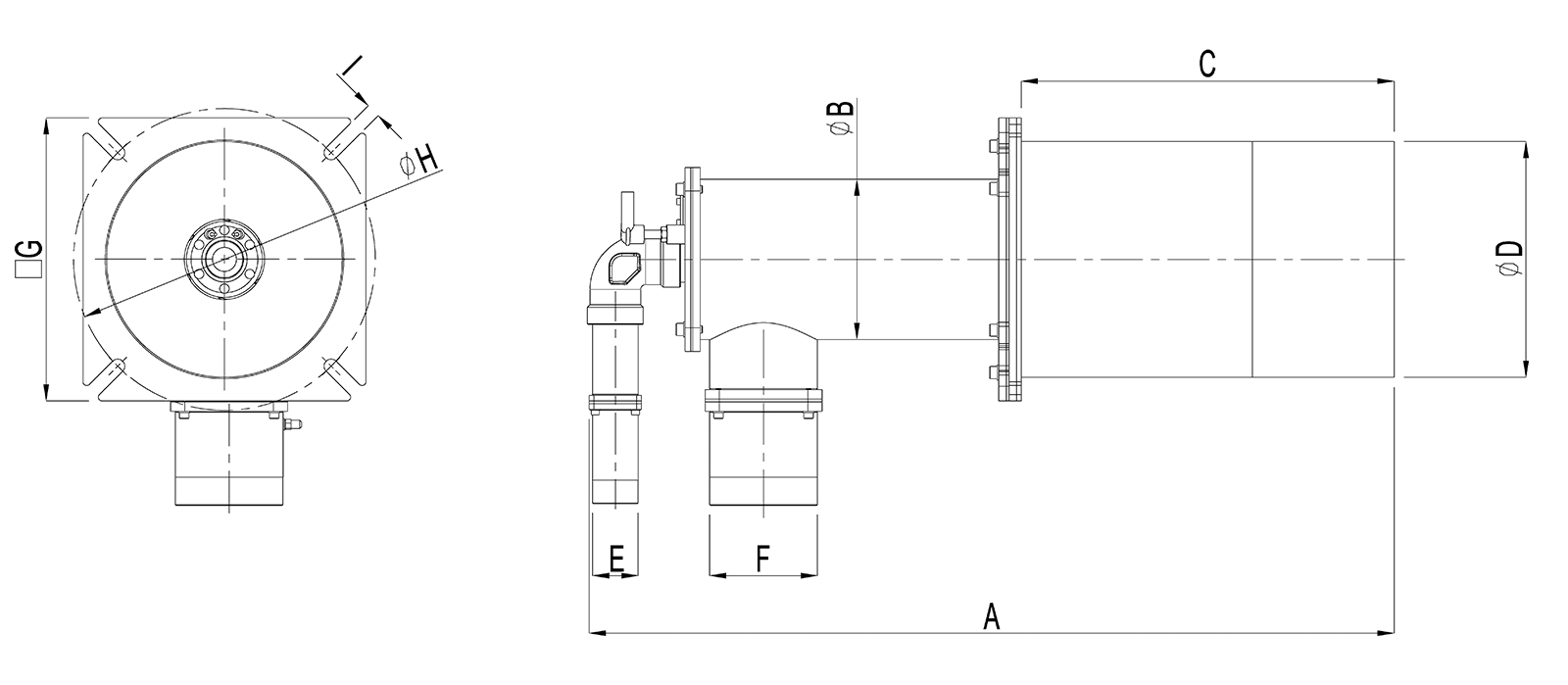

| ТИП КОРПУСА | СЕРИЯ RR | A | ØB | C | ØD | E | F | □G | ØH | I |
|---|---|---|---|---|---|---|---|---|---|---|
| Круговой Огнеупорный горения Головка |
||||||||||
| FUSE-1 | FUSE-RR0100-UL | 645 | Ø100 | 345 | Ø190 | DN15 | DN40 | □230 | Ø230 | 15 |
| FUSE-2 | FUSE-RR0150-UL | 680 | Ø110 | 345 | Ø190 | DN25 | DN50 | □230 | Ø230 | 15 |
| FUSE-RR0200-UL | 680 | Ø110 | 345 | Ø190 | DN25 | DN50 | □230 | Ø230 | 15 | |
| FUSE-RR0250-UL | 680 | Ø110 | 345 | Ø190 | DN25 | DN50 | □230 | Ø230 | 15 | |
| FUSE-3 | FUSE-RR0400-UL | 895 | Ø170 | 395 | Ø250 | DN40 | DN100 | □300 | Ø300 | 15 |
| FUSE-RR0500-UL | 895 | Ø170 | 395 | Ø250 | DN40 | DN100 | □300 | Ø300 | 15 | |
| FUSE-RR0600-UL | 895 | Ø170 | 395 | Ø250 | DN40 | DN100 | □300 | Ø300 | 15 | |
| FUSE-RR1000-UL | 895 | Ø170 | 395 | Ø250 | DN40 | DN100 | □300 | Ø300 | 15 | |
| FUSE-4 | FUSE-RR1200-UL | 855 | Ø250 | 395 | Ø330 | DN50 | DN150 | □450 | Ø450 | 15 |
| FUSE-RR1600-UL | 855 | Ø250 | 395 | Ø330 | DN50 | DN150 | □450 | Ø450 | 15 | |
| FUSE-RR2000-UL | 855 | Ø250 | 395 | Ø330 | DN50 | DN150 | □450 | Ø450 | 15 | |
| FUSE-5 | FUSE-RR3500-UL | Для получения информации о размерах нашей продукции с корпусом FUSE-5 обращайтесь в отдел продаж Ecostar. | ||||||||
| FUSE-RR4250-UL | ||||||||||
| FUSE-RR5000-UL | ||||||||||
| FUSE-RR6000-UL | ||||||||||
