Пневматические пропорциональные газовые горелки серии HP

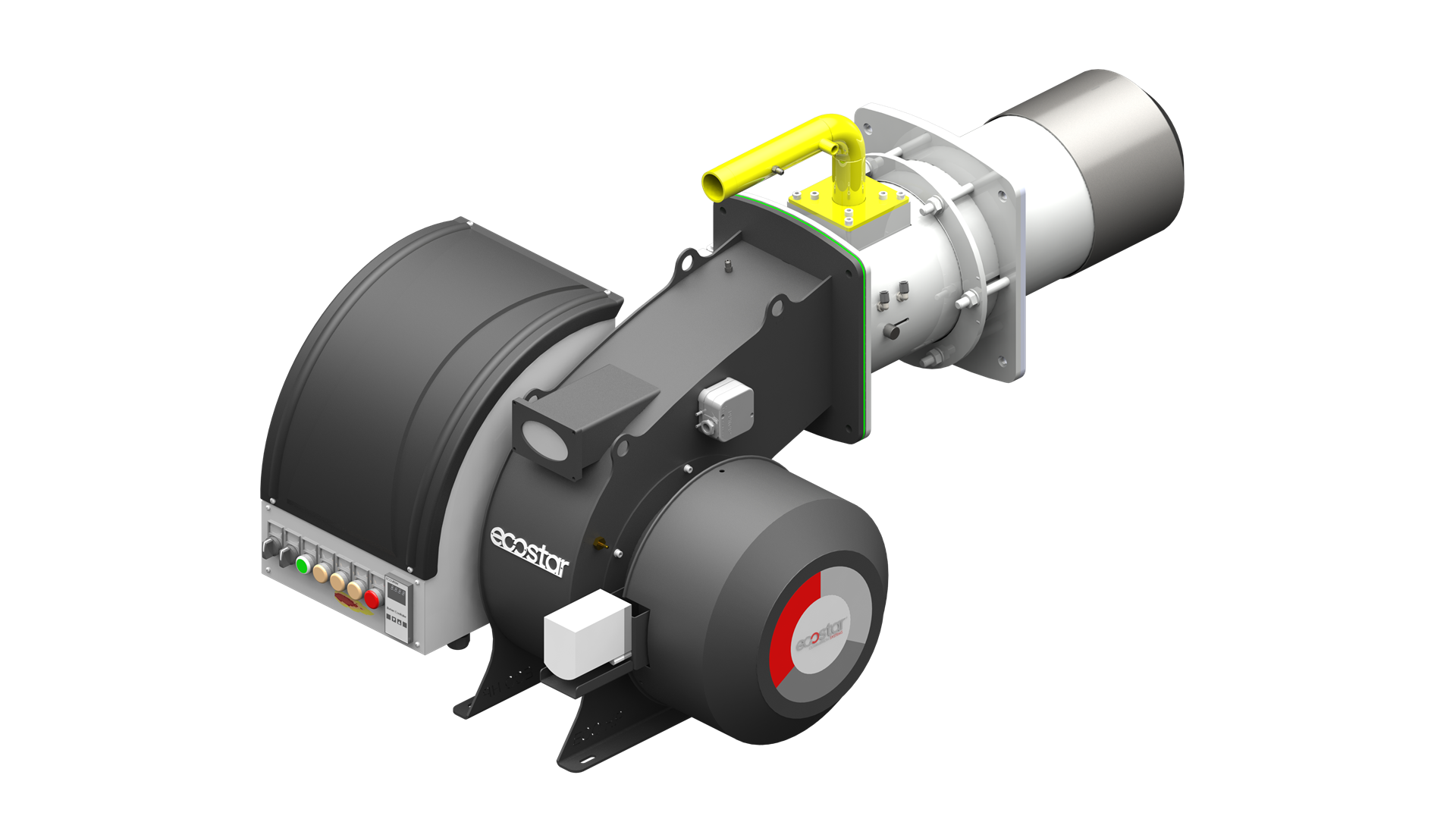

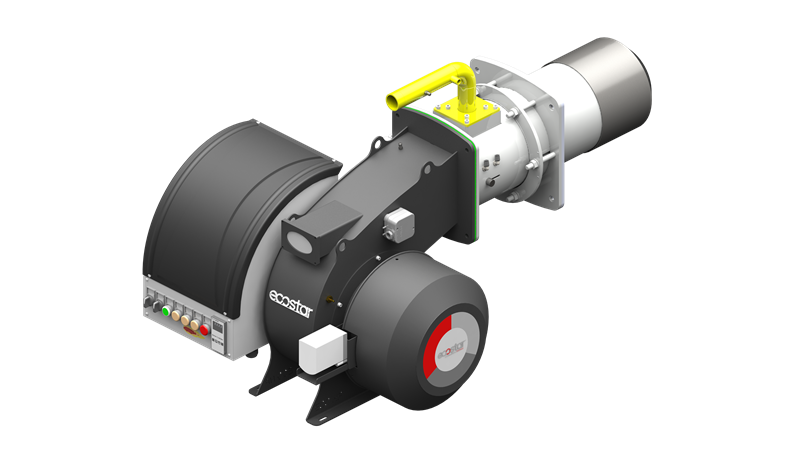

ECO 2000 HP GC 3
- Модулирующая работа,
- Варианты механического, пневматического или электронного модулирующего управления.
- Возможность работы на природном газе и LPG,
- Возможность эксплуатации при давлении газа 300 мбар и 21 мбар,
- Широкий диапазон регулирования тепловой мощности в зависимости от потребности в тепле,
- Вариант непосредственного зажигания и дополнительно зажигания запальника,
- Управление факелом при помощи электрода зажигания и ионизации,
- Управление достаточным давлением газа благодаря минимальному датчику-реле давления газа,
- Оптимальная смесь топлива благодаря специальной головке горения с высоким КПД горения,
- Управление воздухом для горения при помощи прессостата (датчика-реле давления) воздуха,
- Работа с низким уровнем шума благодаря легкому корпусу из алюминиевого сплава,
- Минимальные потери на трение в головке горения и корпусе,
- Простой доступ ко всем деталям без снятия горелки с котла,
- Скользящий крепежный фланец для разных типов котлов,
- Компактное исполнение с минимальными требованиями по обслуживанию,
- Экологический чистый продукт благодаря низкой эмиссии NOx и CO.
- Работа на низких уровнях шума благодаря специально разработанному корпусу горелки.
- Простота обслуживания благодаря навесной системе без необходимости отсоединять горелку от котла
| Тип горелки | Мощность | Мощность | Расход природного газа | Мощность двигателя вентилятора | Напряжение при 50 Гц | Диаметр входа газа | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Мин. ккал/ч | Макс. Ккал/ч | Мин. кВт | Maximum kW | Макс. кВт | Мин. Нм³/ч | кВт | VAC | Газовый вентиль | Диаметр входа газа | |
| ECO 2000 HP GC 3 1 1/2" -S | 473.00 | 1.720.000 | 550 | 2000 | 57 | 208 | 3 | 3N 400 | VGD 20.4011 | 1 1/2" |
| ECO 2000 HP GC 3 2" -S | VGD 20.5011 | 2" | ||||||||
| ECO 2000 HP GC 3 DN65 | VGD 40.065 | DN65 | ||||||||
| ECO 2000 HP GC 3 DN80 | VGD 40.080 | DN80 | ||||||||
-
Таблица выбора газового тракта
| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 2000 HP GC 3 | 1351 | 397 | 437 | 799 | 372 | 778 | 477 | 18 | 275 | 248 | 258 |
*Все размеры указаны в мм.
| ХАРАКТЕРИСТИКИ | ECO 2000 HP GC 3 1 1/2" -S | ECO 2000 HP GC 3 2" -S | ECO 2000 HP GC 3 DN65 | ECO 2000 HP GC 3 DN80 |
|---|---|---|---|---|
| Форма управления | O | O | O | O |
| Регулируемое удлинение жаровой трубы | ||||
| Газовый вентиль | ||||
| Минимальный прессостат газа | ||||
| Максимальный прессостат газа | ||||
| Прессостат воздуха | ||||
| Управление факелом | ||||
| Зажигание | SM | SM | SM | SM |
| Устройство утечки газа VPS | ||||
| Штифт для переноски при сервисном обслуживании | ||||
| 7-контактный одноступенчатый питающий штекерный разъем | ||||
| 7-контактный разъем для подключения второй ступени | ||||
| Газовый вентиль | ||||
| Соответствие TS EN 676+A2 и 2016/426/EC GAR | İO | İO | İO | İO |
| Зажигание | DA | DA | DA | DA |
| Устройство утечки газа VPS | ||||
| Штифт для переноски при сервисном обслуживании | ||||
| Максимальный прессостат газа | ||||
| Соответствие TS EN 676+A2 и 2016/426/EC GAR | ||||
| Класс электрозащиты | IP54 | IP54 | IP54 | IP54 |
: Не входит/Нет
: Дополнительно
: Входит/Есть
1K: Одноступенчатая
2K: Двухступенчатая
O: Модуляционная
M: Ручной
SM: Сервопривод
İO: Ионизация
F: Фотоэлемент
DA: Прямое зажигание
PA: Зажигание запальника
