Моноблочные горелки
Двухступенчатые газовые горелки серии НР

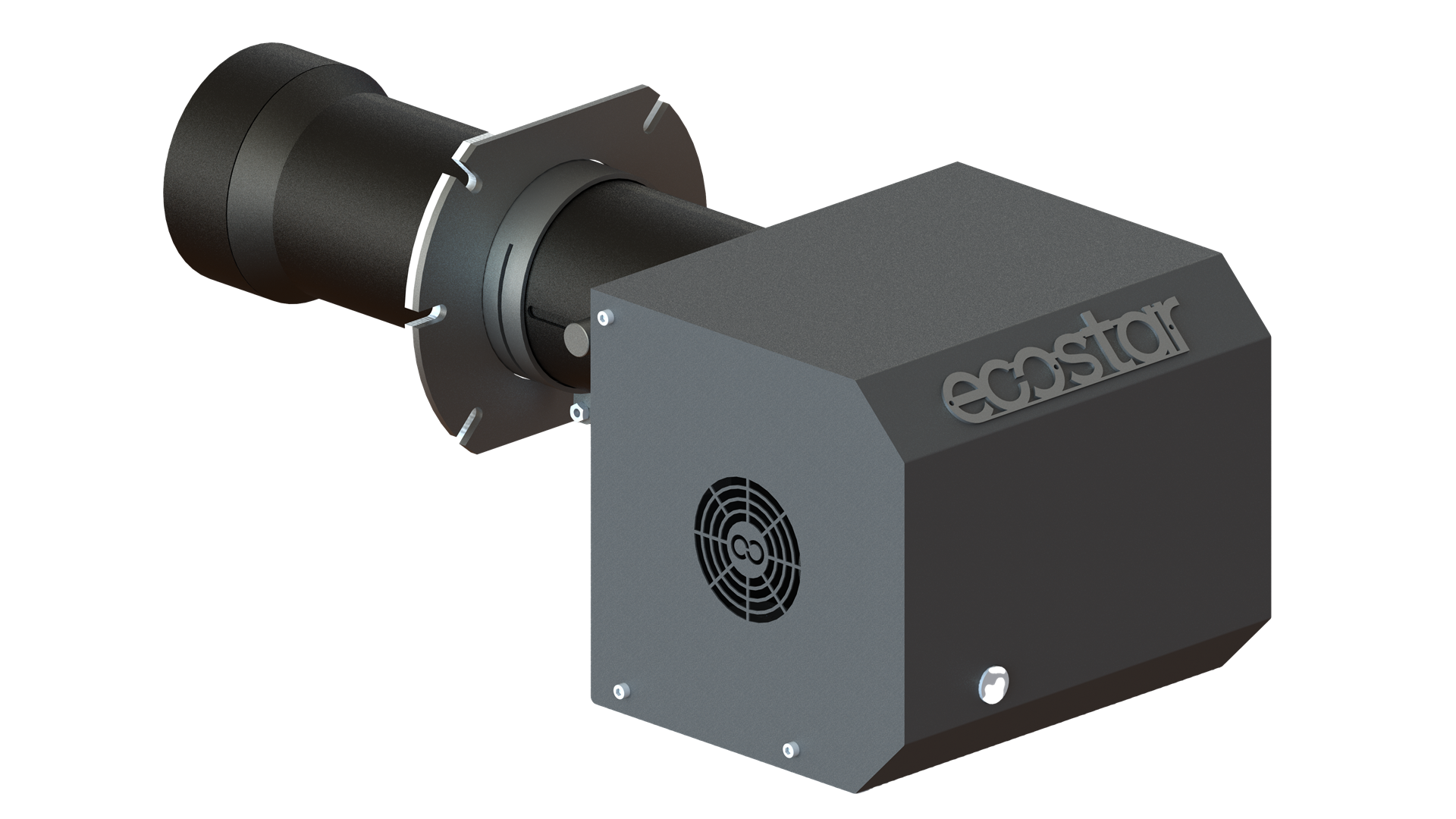

ECO 200 HP GC 2
- Одноступенчатая работа,
- Возможность работы на природном газе и LPG,
- Возможность эксплуатации при давлении газа 300 мбар и 21 мбар,
- Широкий диапазон регулирования тепловой мощности в зависимости от потребности в тепле,
- Управление достаточным давлением газа благодаря минимальному датчику-реле давления газа,
- Оптимальная смесь топлива благодаря специальной головке горения с высоким КПД горения,
- Управление воздухом для горения при помощи прессостата (датчика-реле давления) воздуха,
- Работа с низким уровнем шума благодаря легкому корпусу из алюминиевого сплава,
- Минимальные потери на трение в головке горения и корпусе,
- Регулирование подачи воздуха для горения благодаря встроенной заслонке вентилятора,
- Простой доступ ко всем деталям без снятия горелки с котла,
- Скользящий крепежный фланец для разных типов котлов,
- Компактное исполнение с минимальными требованиями по обслуживанию,
- Экологический чистый продукт благодаря низкой эмиссии NOx и CO.
- Работа на низких уровнях шума благодаря специально разработанному корпусу горелки.
| Тип горелки | Мощность | Мощность | Расход природного газа | Мощность двигателя вентилятора | Напряжение при 50 Гц | Диаметр входа газа | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Мин. ккал/ч | Макс. Ккал/ч | Мин. кВт | Maximum kW | Макс. кВт | Мин. Нм³/ч | кВт | VAC | Газовый вентиль | Диаметр входа газа | |
| ECO 200 HP GC 2 1/2" | 68.800 | 172.000 | 80 | 200 | 8 | 21 | 0,2 | 1N 230 | MB-ZRDLE 405 | 1/2" |
| ECO 200 HP GC 2 3/4" | MB-ZRDLE 407 | 3/4" | ||||||||
Таблица выбора газового тракта
| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 200 HP GC 2 | 486 | 198 | 248 | 320 | 160 | 302 | 170 | 10 | 142 | 120 | 139 |
*Все размеры указаны в мм.
| ХАРАКТЕРИСТИКИ | ECO 200 HP GC 2 1/2" | ECO 200 HP GC 2 3/4" |
|---|---|---|
| Форма управления | 2K | 2K |
| Регулирование подачи воздуха | SM | SM |
| Регулируемое удлинение жаровой трубы | ||
| Газовый вентиль | ||
| Минимальный прессостат газа | ||
| Максимальный прессостат газа | ||
| Прессостат воздуха | ||
| Управление факелом | İO | İO |
| Зажигание | DA | DA |
| Устройство утечки газа VPS | ||
| Скользящий соединительный фланец котла | ||
| Штифт для переноски при сервисном обслуживании | ||
| 7-контактный одноступенчатый питающий штекерный разъем | ||
| 7-контактный разъем для подключения второй ступени | ||
| Соответствие TS EN 676+A2 и 2016/426/EC GAR | ||
| Класс электрозащиты | IP40 | IP40 |
: Не входит/Нет
: Дополнительно
: Входит/Есть
1K: Одноступенчатая
2K: Двухступенчатая
O: Модуляционная
M: Ручной
SM: Сервопривод
İO: Ионизация
F: Фотоэлемент
DA: Прямое зажигание
PA: Зажигание запальника
