Двухступенчатые газовые горелки серии НР

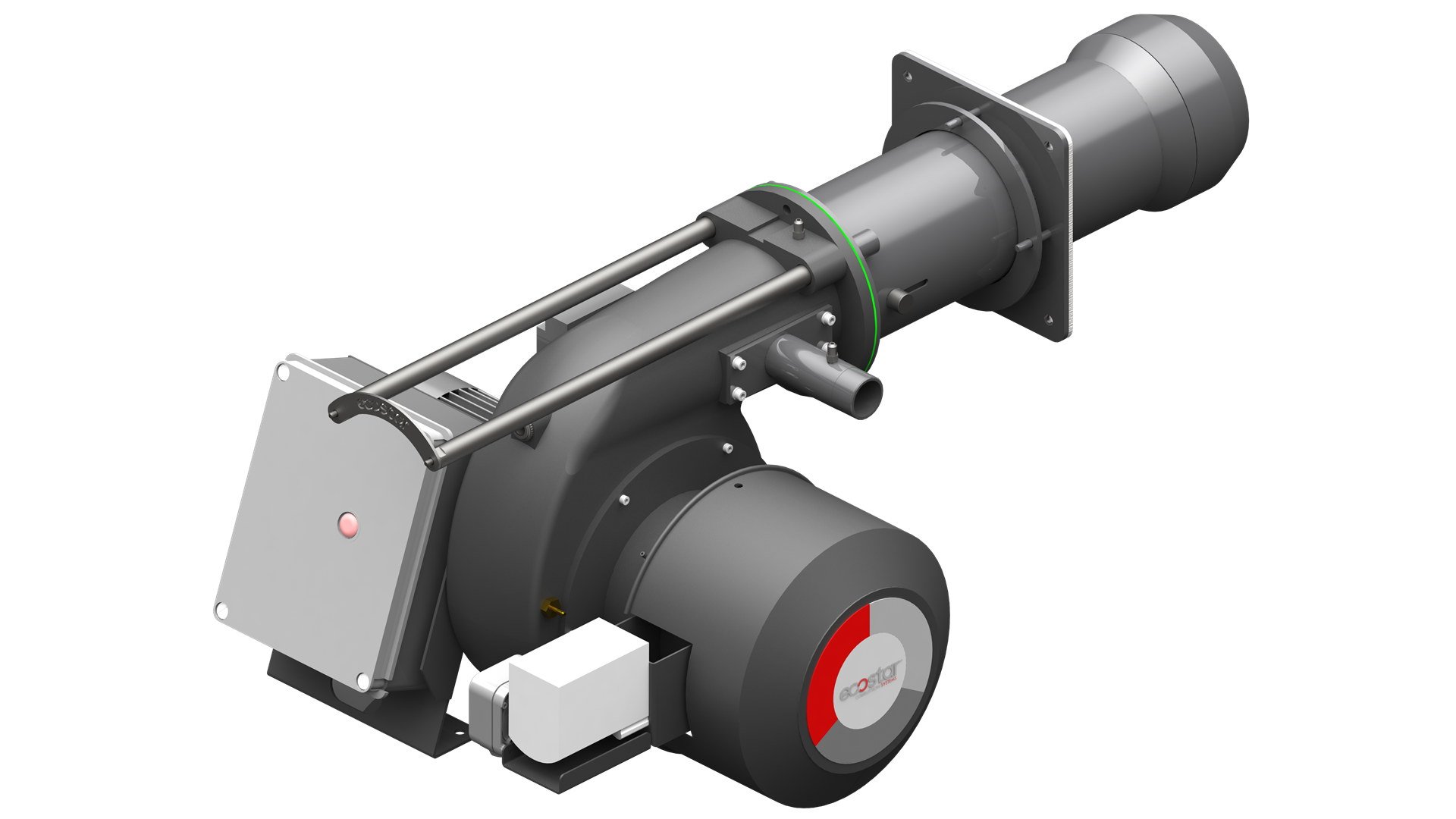

ECO 1100 HP GC 2
- Двухступенчатая работа,
- Возможность работы на природном газе и LPG,
- Возможность эксплуатации при давлении газа 300 мбар и 21 мбар,
- Широкий диапазон регулирования тепловой мощности в зависимости от потребности в тепле,
- Вариант непосредственного зажигания и дополнительно зажигания запальника,
- Управление факелом при помощи электрода зажигания и ионизации,
- Управление достаточным давлением газа благодаря минимальному датчику-реле давления газа,
- Оптимальная смесь топлива благодаря специальной головке горения с высоким КПД горения,
- Управление воздухом для горения при помощи прессостата (датчика-реле давления) воздуха,
- Работа с низким уровнем шума благодаря легкому корпусу из алюминиевого сплава,
- Минимальные потери на трение в головке горения и корпусе,
- Простой доступ ко всем деталям без снятия горелки с котла,
- Скользящий крепежный фланец для разных типов котлов,
- Компактное исполнение с минимальными требованиями по обслуживанию,
- Экологический чистый продукт благодаря низкой эмиссии NOx и CO
- Работа на низких уровнях шума благодаря специально разработанному корпусу горелки.
- более низкий уровень звука благодаря специальной системе глушителя,
| Тип горелки | Мощность | Мощность | Расход природного газа | Мощность двигателя вентилятора | Напряжение при 50 Гц | Диаметр входа газа | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Мин. ккал/ч | Макс. Ккал/ч | Мин. кВт | Maximum kW | Макс. кВт | Мин. Нм³/ч | kW | VAC | Газовый вентиль | Диаметр входа газа | |
| ECO 1100 HP GC 2 1 1/4" | 215.00 | 946.000 | 250 | 1100 | 26 | 115 | 1,5 | 3N 400 | MB-ZRDLE 412 | 1 1/4" |
| ECO 1100 HP GC 2 1 1/2" | MB-ZRDLE 415 | 1 1/2" | ||||||||
| ECO 1100 HP GC 2 2" | MB-ZRDLE 420 | 2" | ||||||||
| ECO 1100 HP GC 2 1 1/2" -S | VGD 20.4011 | 1 1/2" | ||||||||
| ECO 1100 HP GC 2 2" -S | VGD 20.5011 | 2" | ||||||||
Таблица выбора газового тракта
| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 1100 HP GC 2 | 1030 | 260 | 300 | 617 | 315 | 461 | 351 | 12 | 180 | 148 | 172 |
*Все размеры указаны в мм.
| ХАРАКТЕРИСТИКИ | ECO 1100 HP GC 2 1 1/4" | ECO 1100 HP GC 2 1 1/2" | ECO 1100 HP GC 2 2" | ECO 1100 HP GC 2 1 1/2" -S | ECO 1100 HP GC 2 2" -S |
|---|---|---|---|---|---|
| Форма управления | 2K | 2K | 2K | 2K | 2K |
| Регулирование подачи воздуха | SM | SM | SM | SM | SM |
| Регулируемое удлинение жаровой трубы | |||||
| Газовый вентиль | |||||
| Минимальный прессостат газа | |||||
| Максимальный прессостат газа | |||||
| Прессостат воздуха | |||||
| Управление факелом | İO | İO | İO | İO | İO |
| Зажигание | DA | DA | DA | DA | DA |
| Устройство утечки газа VPS | |||||
| Штифт для переноски при сервисном обслуживании | |||||
| 7-контактный одноступенчатый питающий штекерный разъем | |||||
| 7-контактный разъем для подключения второй ступени | |||||
| 7-контактный одноступенчатый питающий штекерный разъем | |||||
| Соответствие TS EN 676+A2 и 2016/426/EC GAR | |||||
| Класс электрозащиты | IP54 | IP54 | IP54 | IP54 | IP54 |
: Не входит/Нет
: Дополнительно
: Входит/Есть
1K: Одноступенчатая
2K: Двухступенчатая
O: Модуляционная
M: Ручной
SM: Сервопривод
İO: Ионизация
F: Фотоэлемент
DA: Прямое зажигание
PA: Зажигание запальника
