Моноблочные горелки
Газомазутные горелки серии NG

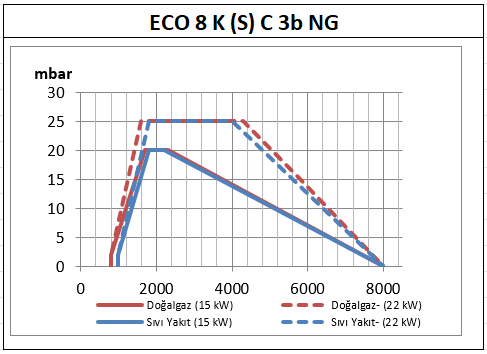

ECO 8 K(S) C 3b NG
- Простое техническое обслуживание благодаря петельной навесной системе, исключающей необходимость снятия горелки с котла,
- Скользящий крепежный фланец для разных типов котлов,
- Более низкий уровень шума благодаря специальному глушителю,
- Заблаговременное уменьшение источников ошибок благодаря разъемному креплению, которое сводит к минимуму кабельные соединения,
- Головка горения, регулируемая в зависимости от производительности,
- Высокий КПД горения благодаря созданию оптимальной топливно-воздушной смеси при помощи топливно-воздушных серводвигателей, которые позволяют выполнить высокоточную настройку,
- Вентилятор с высокой подачей,
- Удобная для пользователя панель оператора,
- Компактный предварительный нагреватель специального исполнения, предохранительный, эксплуатационный и ограничительный термостат,
- Интеграция системы CO/O2 (trim), которая предоставляется дополнительно для оптимизации горения,
- Управление достаточной подачей газа благодаря минимальному датчику-реле давления газа,
- Управление воздухом для горения при помощи датчика-реле давления (прессостата) воздуха,
- Механическая атомизация с высоким давлением в сопле,
- Управление утечками благодаря встроенному устройству контроля утечек газа,
- Пилотное зажигание
| Тип Горелки |
'Производительность При Работе На Природном Газе |
'Производительность При Работе На Природном Газе |
'Расход Природного Газа | Емкость мазута |
Емкость мазута |
Потребление мазута |
Мощность Двигателя Вентилятора |
Мощность Топливного Насоса |
Система Подогрева Топлива |
Напряжение При 50 Гц | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 'Мин. Ккал/ч | 'Макс. Ккал/ч | 'Мин. кВт | 'Макс. кВт | 'мин. Нм³/ч | 'макс. Нм³/ч | 'Мин. Ккал/ч | 'Макс. Ккал/ч | 'Мин. кВт | 'Макс. кВт | Мин. кг/ч | Макс. кг/ч | кВт | кВт | кВт | VAC | |
| ECO 8 K(S) C 3b NG | 688.000 | 6.880.000 | 800 | 8000 | 83,4 | 833,9 | 963.200 | 6.880.000 | 1120 | 8000 | 99,8 | 713,0 | 15 | 2,2 | 2x16,0 | 3N 400 |
| L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 8 K S C 3b NG | 1830 | - | 300 | 1320 | 720 | 1600 | 695 | 18 | 400 | 408 | - |
| ХАРАКТЕРИСТИКИ | ECO 8 K S C 3b NG |
|---|---|
| Форма управления | O |
| Механическая модуляция (управление жидким топливом) | |
| Пневматическая модуляция (21mbar) (управление газообразным топливом) | |
| Пневматическая модуляция (300 mbar) (управление газообразным топливом) | |
| Электронная модуляция (21 mbar) | |
| Электронная модуляция (300 mbar) | |
| Регулирование подачи водуха | SM |
| Регулирование подачи топлива | SM |
| Газовый вентиль | |
| Пилотное зажигание | |
| Пилотный газовый вентиль | |
| Минимальный датчик-реле давления газа | |
| Максимальный датчик-реле давления газа | |
| Контроль утечки газа | |
| Датчик-реле давления воздуха | |
| Управление факелом | F |
| Станция подогрева и подачи жидкого топлива | |
| Шланги для жидкого топлива | |
| Корпус с петлями для обслуживания | |
| Разные длины жаровой трубы | |
| Подключение к системе регулирования процесса горения O2-CO | |
| Подключение инвертера вентилятора, подающего воздух для горения | |
| Станции подготовки топлива (Газовая линия/Мазутная станция) | |
| Соответствие TSE EN-676 Горелки - Газовые горелки | |
| Декларация соответствия СЕ | |
| Класс электрозащиты | IP54 |
: Не входит/Нет
: Дополнительно
: Входит/Есть
1K: Одноступенчатая
2K: Двухступенчатая
O: Модуляционная
M: Ручной
SM: Сервопривод
İO: Ионизация
F: Фотоэлемент
DA: Прямое зажигание
PA: Пилотное зажигание
