Моноблочные горелки
Одноступенчатые газовые горелки серии НР

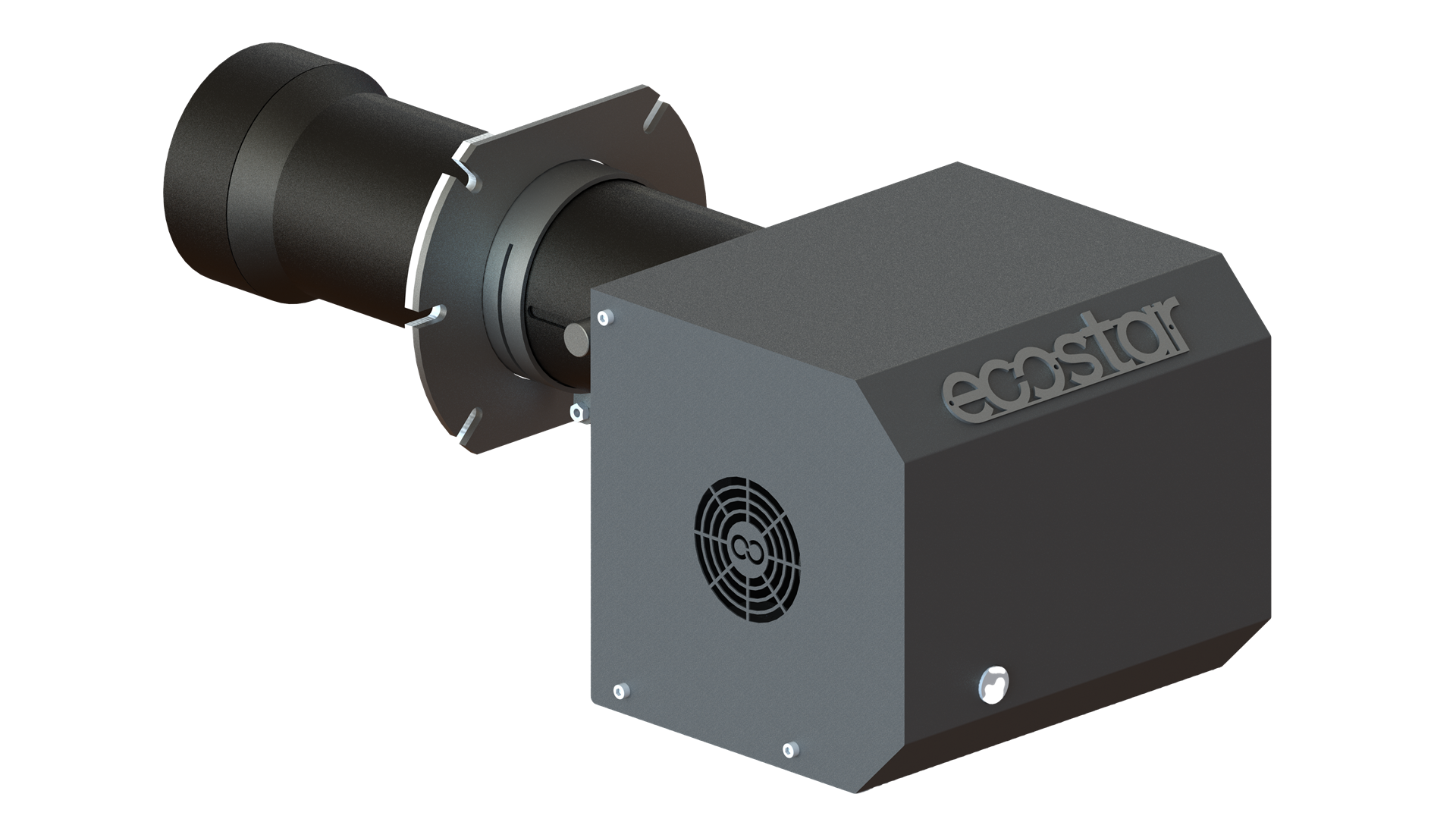

ECO 350 HP GC 1
- Одноступенчатая работа,
- Возможность работы на природном газе и LPG,
- Возможность эксплуатации при давлении газа 300 мбар и 21 мбар,
- Широкий диапазон регулирования тепловой мощности в зависимости от потребности в тепле,
- Управление достаточным давлением газа благодаря минимальному датчику-реле давления газа,
- Оптимальная смесь топлива благодаря специальной головке горения с высоким КПД горения,
- Управление воздухом для горения при помощи прессостата (датчика-реле давления) воздуха,
- Работа с низким уровнем шума благодаря легкому корпусу из алюминиевого сплава,
- Минимальные потери на трение в головке горения и корпусе,
- Регулирование подачи воздуха для горения благодаря встроенной заслонке вентилятора,
- Простой доступ ко всем деталям без снятия горелки с котла,
- Скользящий крепежный фланец для разных типов котлов,
- Компактное исполнение с минимальными требованиями по обслуживанию,
- Экологический чистый продукт благодаря низкой эмиссии NOx и CO.
- Работа на низких уровнях шума благодаря специально разработанному корпусу горелки.
| Тип горелки | Мощность | Мощность | Расход природного газа | Мощность двигателя вентилятора | Напряжение при 50 Гц | Диаметр входа газа | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Мин. ккал/ч | Макс. Ккал/ч | Мин. кВт | Maximum kW | Макс. кВт | Мин. Нм³/ч | кВт | VAC | Газовый вентиль | Диаметр входа газа | |
| ECO 350 HP GC 1 3/4" | 77.400 | 301.000 | 90 | 350 | 9 | 36 | 0,3 | 1N 230 | MB-DLE 407 | 3/4" |
| ECO 350 HP GC 1 1 1/4" | MB-DLE 412 | 1 1 1/4" | ||||||||
Таблица выбора газового тракта
| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 350 HP GC 1 SV | 486 | 198 | 248 | 320 | 160 | 262 | 170 | 10 | 142 | 120 | 139 |
*Все размеры указаны в мм.
| ХАРАКТЕРИСТИКИ | ECO 350 HP GC 1 3/4" | ECO 350 HP GC 1 1 1/4" |
|---|---|---|
| Форма управления | 1K | 1K |
| Регулирование подачи воздуха | M | M |
| Регулируемое удлинение жаровой трубы | ||
| Газовый вентиль | ||
| Минимальный прессостат газа | ||
| Максимальный прессостат газа | ||
| Прессостат воздуха | ||
| Управление факелом | İO | İO |
| Зажигание | DA | DA |
| Скользящий соединительный фланец котла | ||
| Штифт для переноски при сервисном обслуживании | ||
| 7-контактный одноступенчатый питающий штекерный разъем | ||
| Соответствие TS EN 676+A2 и 2016/426/EC GAR | ||
| Заслонка, препятствующая распространению тепла | ||
| Класс электрозащиты | IP40 | IP40 |
: Не входит/Нет
: Дополнительно
: Входит/Есть
1K: Одноступенчатая
2K: Двухступенчатая
O: Модуляционная
M: Ручной
SM: Сервопривод
İO: Ионизация
F: Фотоэлемент
DA: Прямое зажигание
PA: Зажигание запальника
