Моноблочные горелки

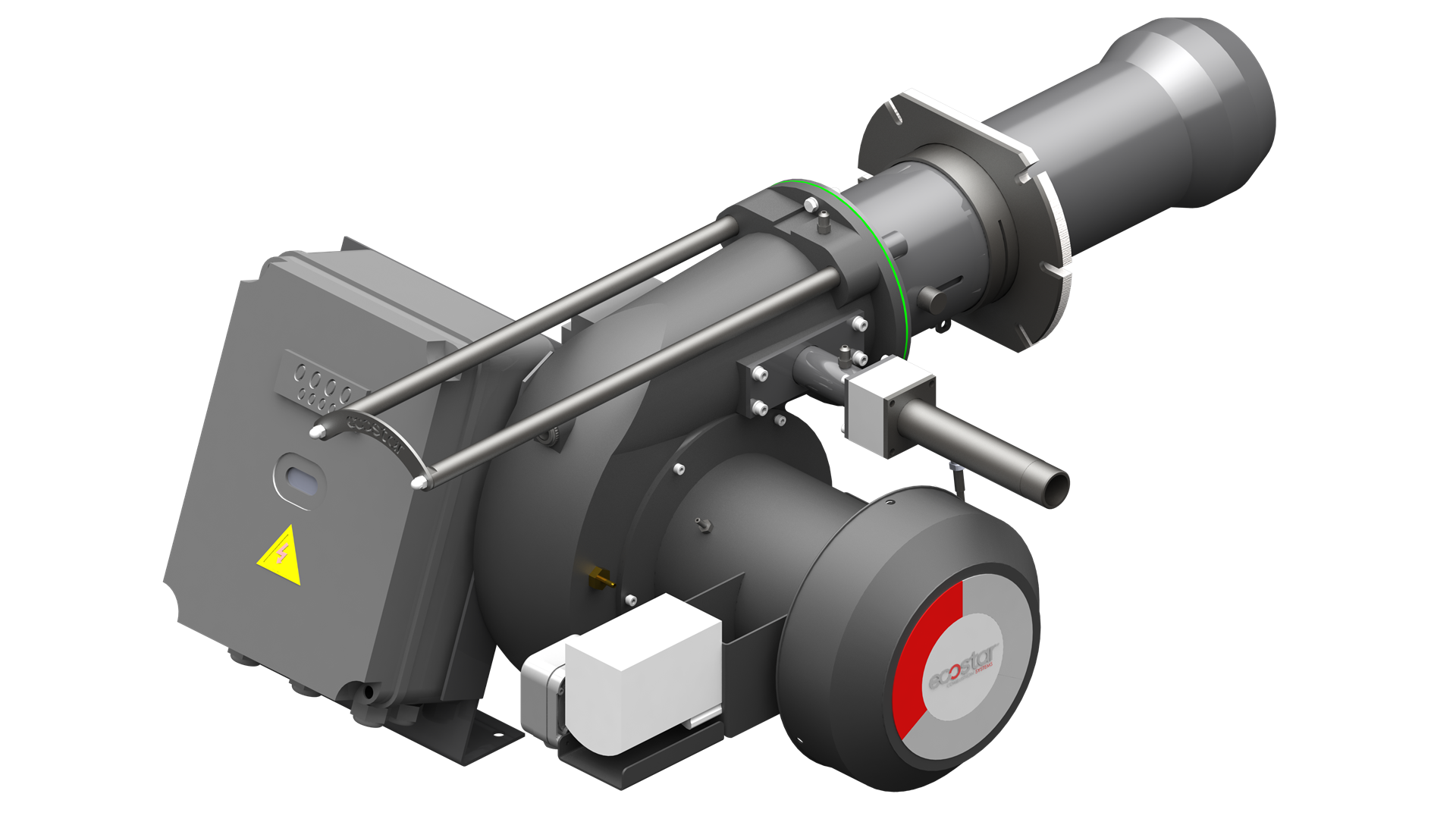

Пневматические пропорциональные газовые горелки серии HP
ECO 450 HP GC 3
- Модулирующий режим,
- возможность механического, пневматического или электронного пропорционального управления,
- возможность работы на природном газе и сжиженном газовом топливе,
- возможность работы при давлении газа 300 мбар и 21 мбар соответственно.,
- Широкий диапазон регулировки тепловой мощности в зависимости от потребности в тепле,
- прямое зажигание и опциональная опция пилотного зажигания,
- управление пламенем с помощью электрода зажигания и ионизации,
- Поддержание достаточного давления газа с помощью минимального газового прессостата,
- Однородная топливная смесь с уникальной температурой сгорания и высокой эффективностью сгорания,
- Управление подачей воздуха для горения с помощью воздушного прессостата,
- Работает при низком уровне шума благодаря алюминиевому сплаву, легкому корпусу,
- минимальным потерям на трение в корпусе и топочной головке,
- легкому доступу ко всем деталям без извлечения горелки из котла,
- компактной конструкции, требующей минимального технического обслуживания,
- экологичности и низкому уровню выбросов NOx и CO.
- Сниженный уровень шума благодаря специальной системе глушителей,
| Тип горелки | Мощность | Мощность | Расход природного газа | Мощность двигателя вентилятора | Напряжение при 50 Гц | Диаметр входа газа | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Model | Мин. ккал/ч | Макс. Ккал/ч | Мин. кВт | Maximum kBt | Макс. кВт | Мин. Нм³/ч | кВт | VAC | Газовый вентиль | Диаметр входа газа |
| ECO 450 HP G C3M 3/4" | 129.000 | 387.000 | 150 | 450 | 16 | 47 | 0,37 | 1N 230 | MB-DLE 407 | 3/4" |
| ECO 450 HP G C3M 1" | MB-DLE 410 | 1" | ||||||||
|
ECO 450 HP G C3M 1 1/4" |
MB-DLE 412 | 1 1/4" | ||||||||

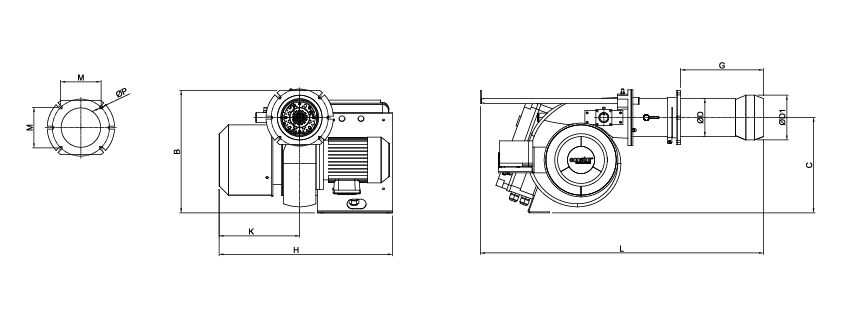

| * | L | Gmin | Gmax | H | K | B | C | ØP | M | ØD | ØD1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ECO 450 HP GC 3" | 968 | 283 | 323 | 646 | 330 | 419 | 326 | 10 | 142 | 130 | 153 |
*All dimensions are in mm.
| ХАРАКТЕРИСТИКИ | ECO 450 HP G C3M 3/4" | ECO 450 HP G C3M 1" | ECO 450 HP G C3M 1 1/4" |
|---|---|---|---|
| Форма управления | O | O | O |
| Регулируемое удлинение жаровой трубы | |||
| Газовый вентиль | |||
| Минимальный прессостат газа | |||
| Максимальный прессостат газа | |||
| Прессостат воздуха | |||
| Управление факелом | |||
| Зажигание | SM | SM | SM |
| Устройство утечки газа VPS | |||
| Штифт для переноски при сервисном обслуживании | |||
| 7-контактный одноступенчатый питающий штекерный разъем | |||
| 7-контактный разъем для подключения второй ступени | |||
| Газовый вентиль | |||
| Соответствие TS EN 676+A2 и 2016/426/EC GAR | İO | İO | İO |
| Зажигание | DA | DA | DA |
| Устройство утечки газа VPS | |||
| Штифт для переноски при сервисном обслуживании | |||
| Максимальный прессостат газа | |||
| Соответствие TS EN 676+A2 и 2016/426/EC GAR | |||
| Класс электрозащиты | IP54 | IP54 | IP54 |
: Не входит/Нет
: Дополнительно
: Входит/Есть
1K: Одноступенчатая
2K: Двухступенчатая
O: Модуляционная
M: Ручной
SM: Сервопривод
İO: Ионизация
F: Фотоэлемент
DA: Прямое зажигание
PA: Зажигание запальника
