Конденсационные котлы

Конденсационный Котел Настенного Типа

Серия WT-SS Серия WT-SS
Серия WT-SS
Серия WT-SS
Скачай изображение продукта

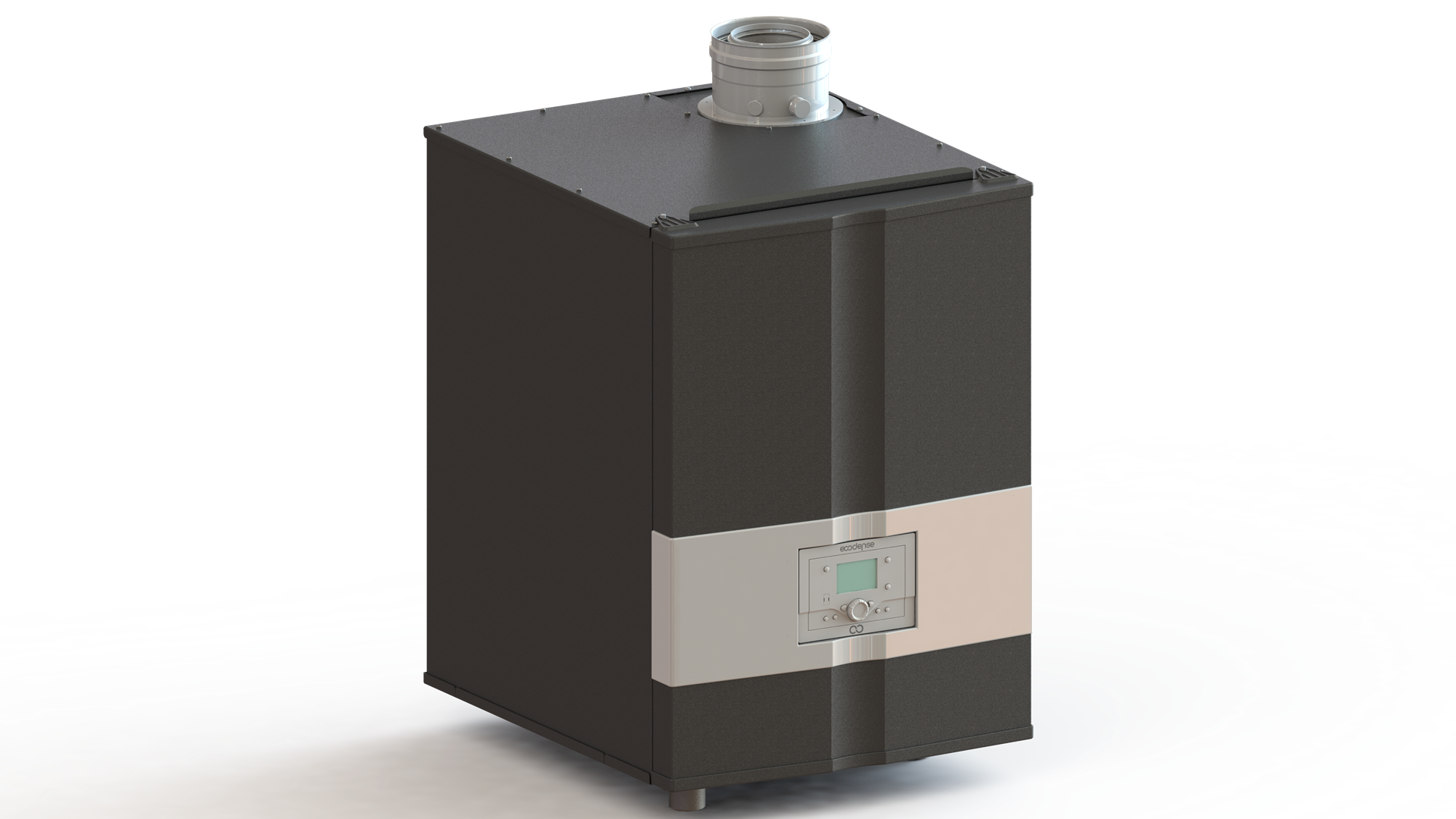

Серия WT-SS

  • Высокая эффективность благодаря технологии конденсации предварительной смеси и стальной горелке с микропламенным покрытием из металлического волокна,
  • Высокая производительность и длительный срок службы благодаря увеличенной площади поверхности и толщине листа в теплообменнике из нержавеющей стали,
  • Защита теплообменника с магнитной защитой от остатков, встроенной в котел,
  • Повышенная эффективность сгорания за счет обратной заслонки,
  • Низкое энергопотребление благодаря модулирующему насосу первого контура, встроенному в котел мощностью 45-50-55-60-65 кВт,
  • 12 различных вариантов большой емкости в качестве 45, 50, 55, 60, 65, 80, 90, 100, 110, 115, 125, 150 в одном котле,
  • Широкий выбор тепловой мощности до 2400 кВт, благодаря каскадному подключению 16 котлов в каскадных системах,
  • Максимальная воздухо- и водонепроницаемость благодаря герметичному корпусу,
  • Экономия энергии благодаря режиму модуляции 5:1,
  • ЖК-панель с подсветкой для удобства использования,
  • Можно запрограммировать ежедневный и еженедельный график работы,
  • Подготовка летней и зимней сезонной программы обогрева,
  • Возможность использования с природным газом и сжиженным газом,
  • Работа при более низких значениях шума,
  • Функция защиты от замерзания,
  • Экологически чистые системы отопления с низким уровнем выбросов NOx и CO,
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Unit WT-SS
45		 WT-SS
50		 WT-SS
55		 WT-SS
60		 WT-SS
65		 WT-SS
80		 WT-SS
90		 WT-SS
100		 WT-SS
110		 WT-SS
115		 WT-SS
125		 WT-SS
150
Тепловая мощность
Максимальная тепловая мощность кВт 45 50 55 60 65 80 90 100 110 115 125 143
Минимальная тепловая мощность кВт 9,7 10,8 11,8 12,9 14 14,15 14,18 14,27 19,9 19,9 20 20
Максимальная тепловая проивзодительность при отоплении (80℃/60℃) кВт 43,7 48,6 53,3 58,2 63.2 77,8 87,5 97,2 106,9 111,7 121,4 138,5
Минимальная тепловая проивзодительность при отоплении (80℃/60℃) кВт 9,5 10,5 11,5 12,6 13,7 13,8 13,8 13,9 19,4 19,4 19,5 19,5
Максимальная тепловая проивзодительность при отоплении (70℃/50℃) кВт 45,6 50,7 55,5 60,7 65,9 81,1 91,3 101,4 111,5 116,4 126,5 144,5
Минимальная тепловая проивзодительность при отоплении (70℃/50℃) кВт 10,0 11,1 12,1 13,3 14,4 14,6 14,6 14,7 20,4 20,4 20,5 20,5
Максимальная тепловая производительность при отоплении (50℃/30℃) кВт 47,6 52,8 57,8 63,2 68,6 84,4 95 105,5 116,1 121 131,5 150,4
Минимальная тепловая производительность при отоплении (50℃/30℃) кВт 10,4 11,6 12,7 13,9 15,1 15,3 15,3 15,4 21,3 21,3 21,5 21,5
КПД
КПД @ Pмакс. (80℃/60℃) % 97,1 97,2 96,9 97,1 97,2 97,3 97,2 97,2 97,2 97,1 97,1 97
КПД @ Pмин. (80℃/60℃) % 97,6 97,6 97,9 97,9 97,9 97,5 97,3 97,4 97,5 97,5 97,5 97,5
КПД @ Pмакс. (70℃/50℃) % 101,4 101,4 101,0 101,2 101,4 101,4 101,4 101,4 101,4 101,2 101,2 101,0
КПД @ Pмин. (70℃/50℃) % 102,6 102,6 102,9 102,9 102,9 102,8 102,6 102,7 102,3 102,3 102,5 102,5
КПД @ Pмакс. (50℃/30℃) % 105,8 105,5 105,1 105,4 105,5 105,5 105,6 105,5 105,5 105,2 105,2 105,2
КПД @ Pмин. (50℃/30℃) % 107,2 107,5 107,9 107,9 107,9 108,1 107,9 107,9 107 107 107,5 107,5
КПД @ %30 (30°C) % 108,1 108,2 108,3 108,3 108,4 108,2 108,2 108,3 108,1 108,1 108,3 108,4
Контур ГВС
Диапазон регулирования температуры при
использовании внешнего бака ГВС		 °C 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65
Контур отопления
Максимальная температура воды для отопления °C 90 90 90 90 90 90 90 90 90 90 90 90
Объем воды L 5 5 5 5 5 6 6 7 7 8 8 9
Максимальное давление воды для отопления бар 6 6 6 6 6 6 6 6 6 6 6 6
Минимальное давление воды для отопления бар 1 1 1 1 1 1 1 1 1 1 1 1
Водонепроницаемость ∆T = 20°C бар 260 270 290 300 310 360 370 390 340 360 380 410
Тип газа
Gaz Type - G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31
Давление газа на входе (G20) мбар 20 20 20 20 20 20 20 20 20 20 20 20
Давление газа на входе (G31) мбар 37 37 37 37 37 37 37 37 37 37 37 37
Расход газа при максимальной производительности Нм³/ч 4,69 5,21 5,73 6,25 6,78 8,34 9,38 10,42 11,47 12 13,03 14,91
Расход газа при минимальной производительности Нм³/ч 1,01 1,13 1,23 1,34 1,46 1,48 1,48 1,49 2,07 2,07 2,08 2,08
Характеристики процесса горения
Максимальная температура дымовых газов (50°C / 30°C) °C 52,4 52,6 54,7 55,2 55,3 55,7 56,2 57,5 57,1 56,2 57,2 57,5
Максимальная температура дымовых газов (70°C / 50°C) °C 62,1 62,4 64,7 64,7 64,9 65,4 65,9 67,9 68,8 68,7 68,9 69,8
Максимальная температура дымовых газов (80°C / 60°C) °C 69,4 72,1 74,6 74,2 74,5 75,1 75,6 78,2 80,5 81,2 80,6 82
Класс эмиссии NOx (EN 15502-1+A1) - 6 6 6 6 6 6 6 6 6 6 6 6
Электрические характеристики
Электропитание В/Гц 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Класс защиты IP X4D X4D X4D X4D X4D X4D X4D X4D X4D X4D X4D X4D
Потребление электроэнергии W 62 65 70 80 90 110 120 130 140 170 220 260
Значение тока используемого предохранителя A 6 6 6 6 6 6 6 6 6 6 6 6
Характеристики подключений к системе
Диаметр подключения газопровода inch 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"
Диаметр подающей и обратной трубы контура отопления inch 3/4" 3/4" 1" 1" 1" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2"
Общие характеристики
Вес нетто кг 60 60 65 65 65 75 75 75 80 80 80 80
Диаметр дымохода (Ø) мм 60/100 60/100 80/125 80/125 80/125 100/150 100/150 100/150 100/150 100/150 100/150 100/150
G 20 природный газ, G 31 LPG

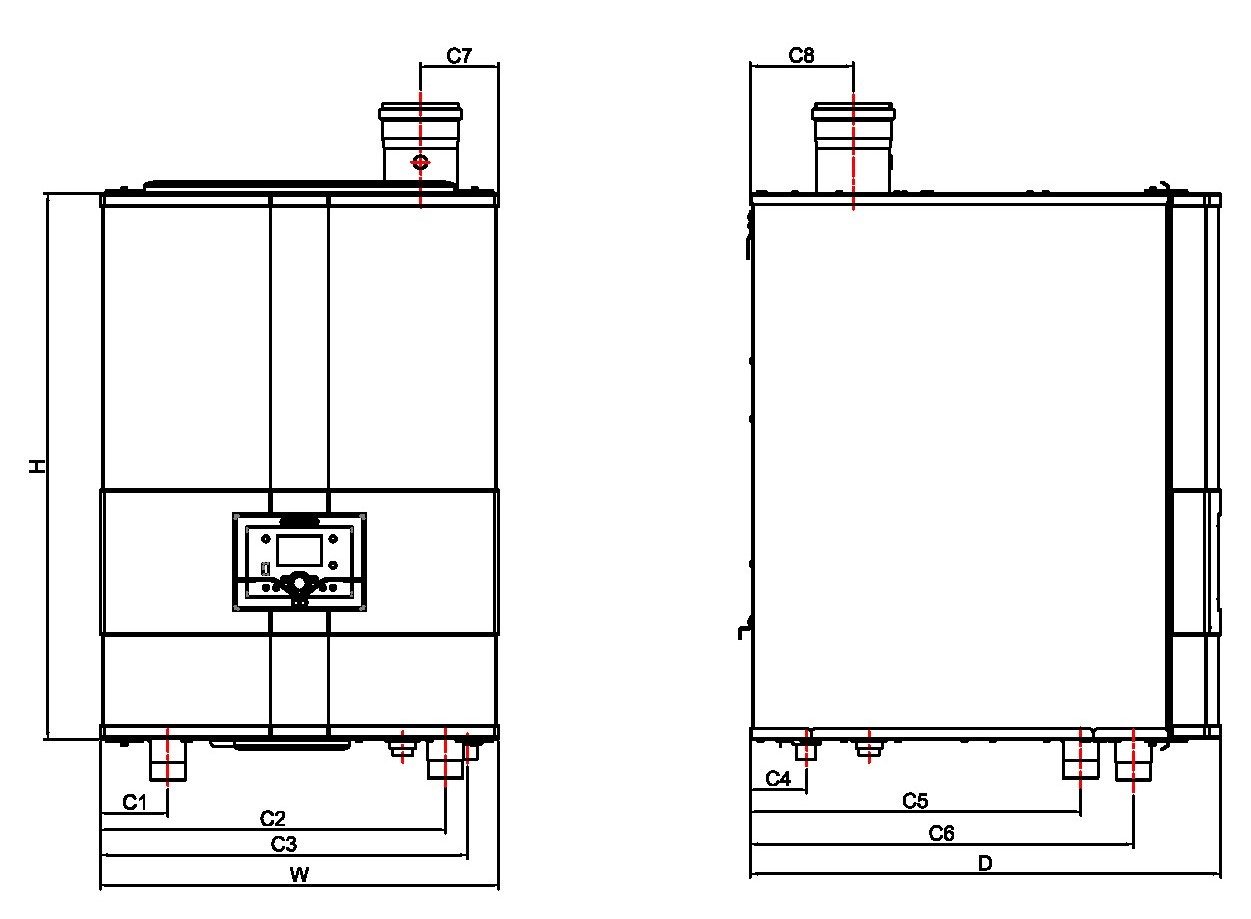

МОДЕЛЬ W
(mm)		 H
(mm)		 D
(mm)		 C1
(mm)		 C2
(mm)		 C3
(mm)		 C4
(mm)		 C5
(mm)		 C6
(mm)		 C7
(mm)		 C8
(mm)
WT-SS 45 450 756 380 123 342 175 205 127 63 170 107
WT-SS 50 450 756 380 123 342 175 225 127 85 170 107
WT-SS 55 465 820 465 54 354 260 224 68 68 232 118
WT-SS 60 465 820 465 54 354 260 229 68 68 232 118
WT-SS 65 465 820 465 54 354 37 301 68 68 232 118
WT-SS 80 546 670 640 90 470 500 74 450 523 104 139
WT-SS 90 546 670 640 90 470 500 74 450 523 104 139
WT-SS 100 546 670 640 90 470 500 74 450 523 104 139
WT-SS 110 546 750 640 90 470 500 74 450 523 104 139
WT-SS 115 546 750 640 90 470 500 74 450 523 104 139
WT-SS 125 546 750 640 90 470 500 74 450 523 104 139
WT-SS 150 546 750 640 90 470 500 74 450 523 104 139

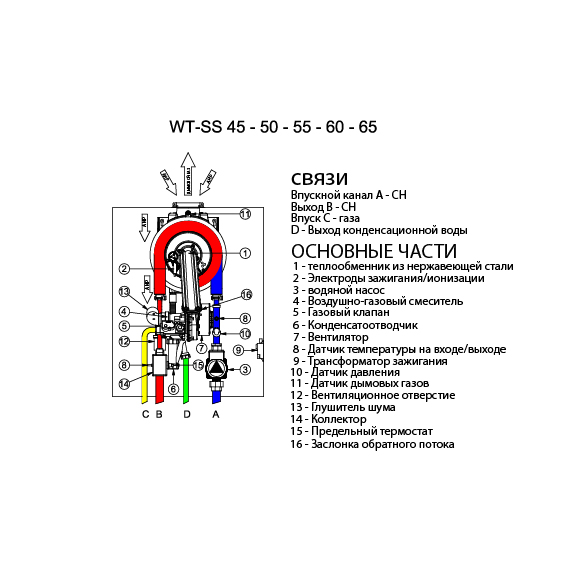

  • Серия WT-SS - БЛОК-СХЕМА
