Конденсационные котлы

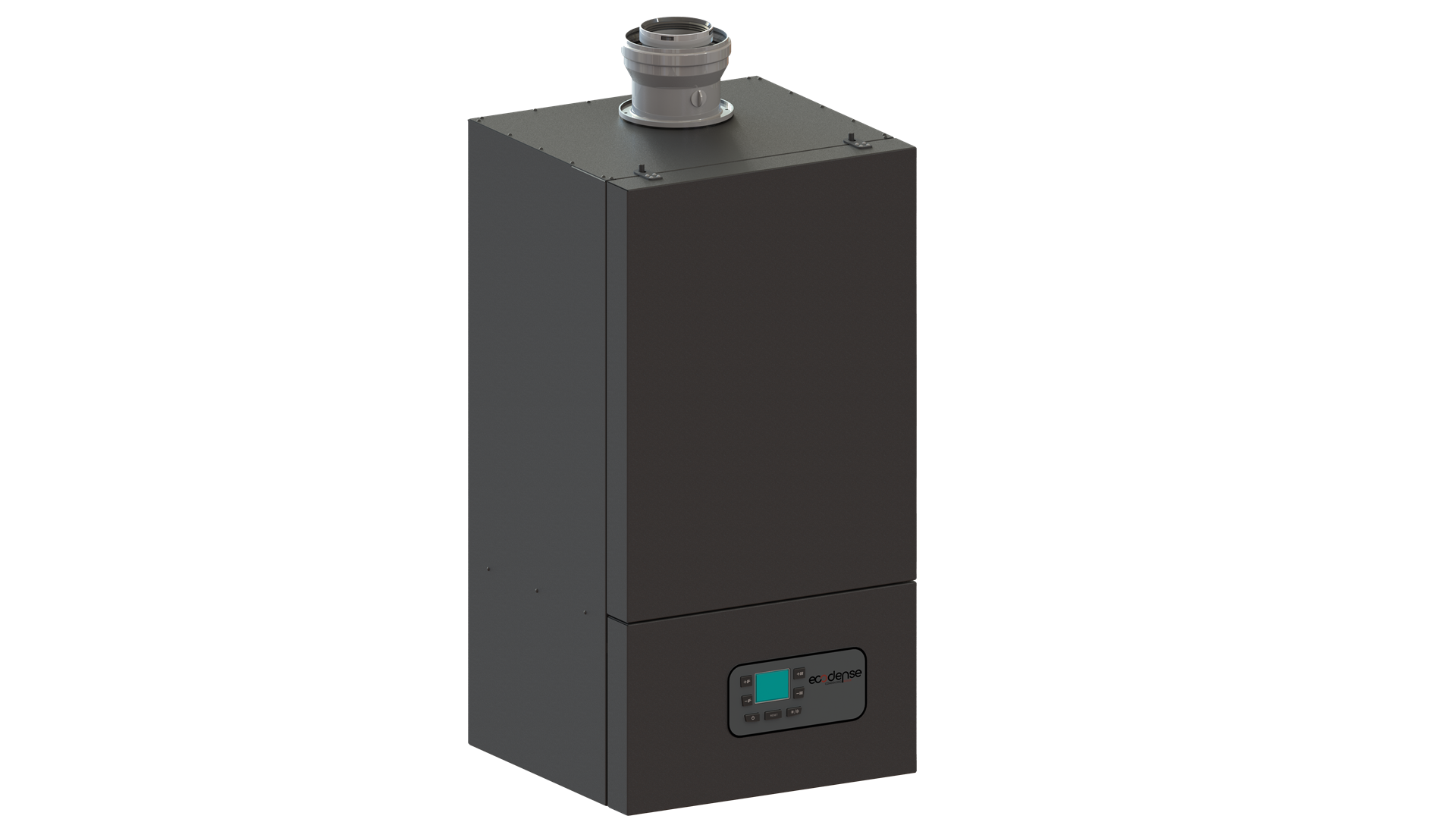

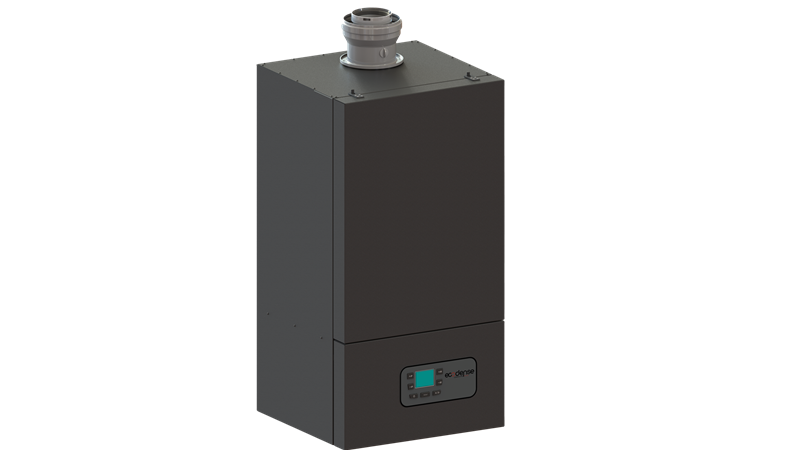

Конденсационный Котел Настенного Типа
Серия WT-S One
Конденсационный котел настенного типа с теплообменником из нержавеющей стали серии WT-S ONE OH, OH+EX и BS

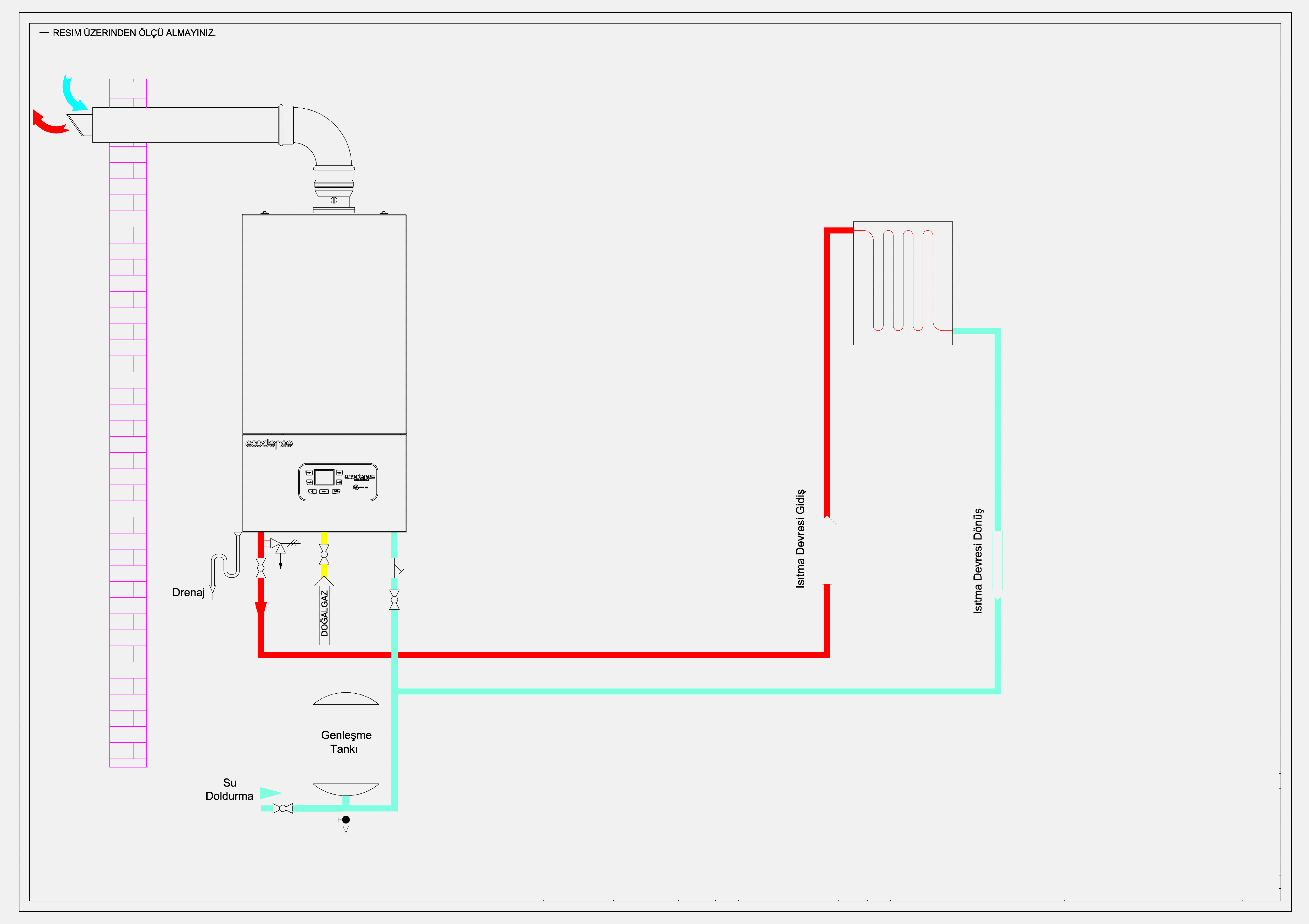

- Серия ОН: Только конденсационный котел настенного типа
- Серия OH+EX: Только отопление + Конденсационный котел настенного типа с расширительным баком в системе

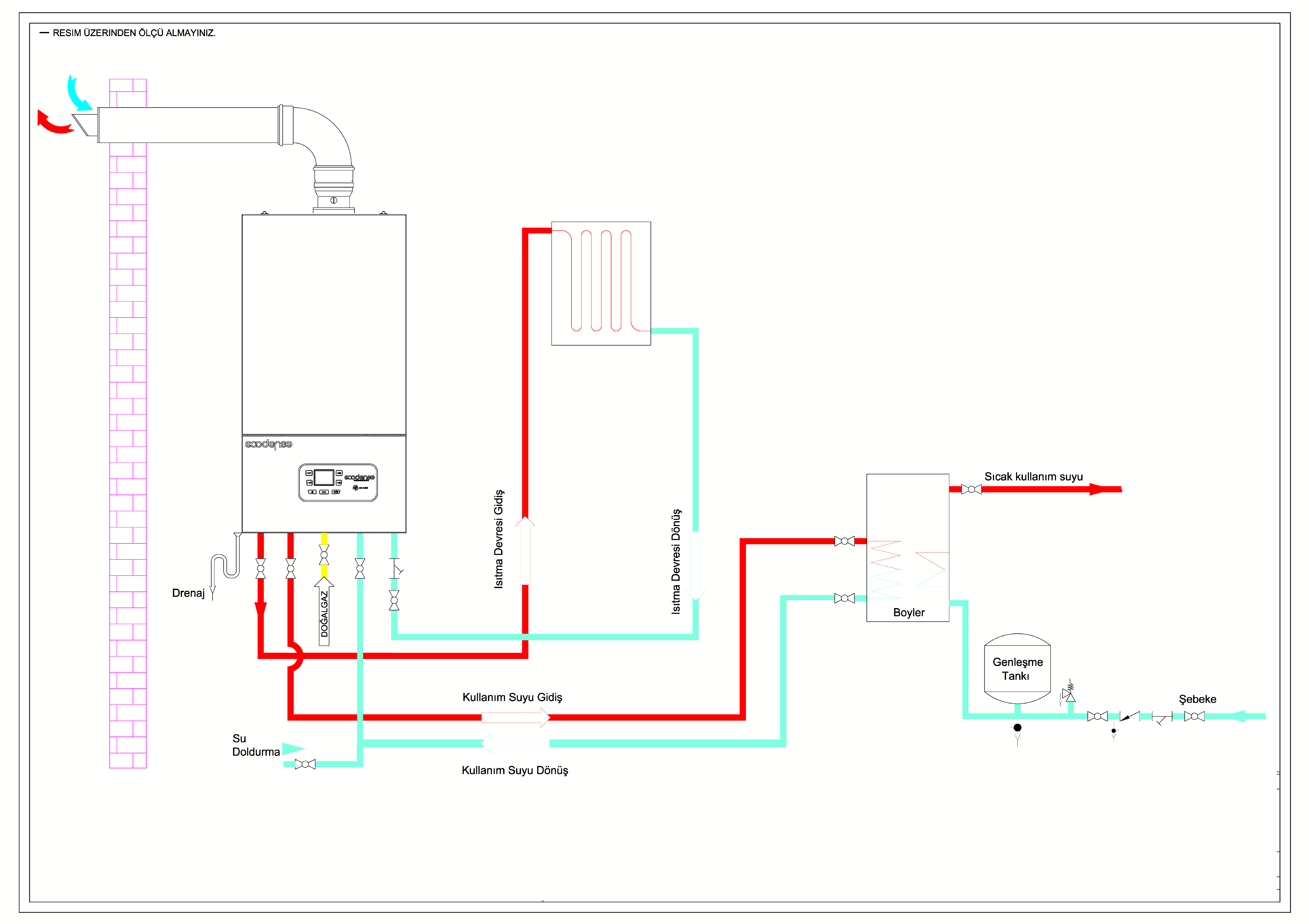

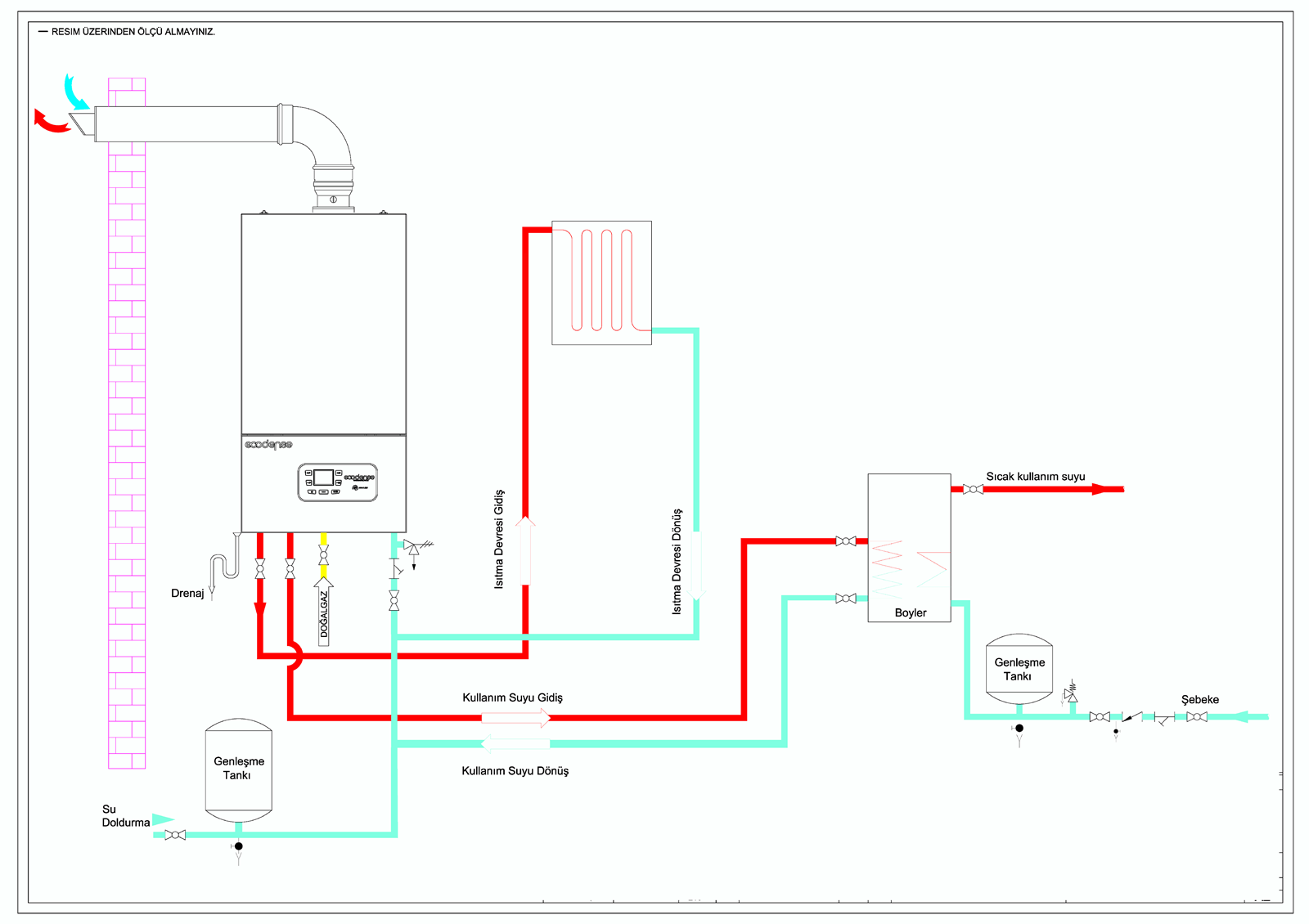

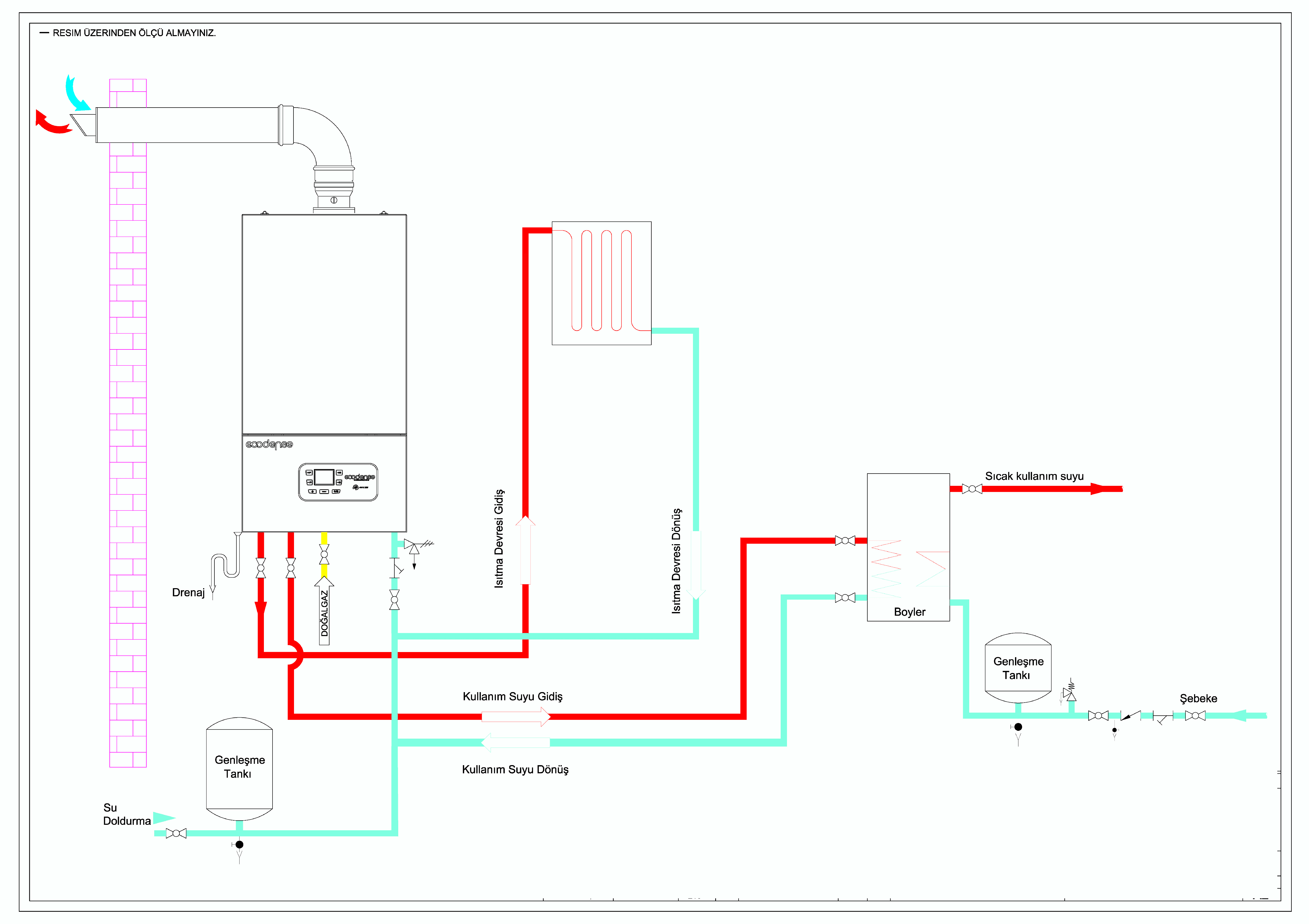

- Серия BS: Конденсационный котел настенного типа с бойлером в системе
- Высокий КПД благодаря технологии кондиционирования Premix и стальной микрофакельной горелке с металлофиберным покрытием,
- 4 варианта тепловой мощности: 35 кВт, 45 кВт, 55 кВт, 65 кВт в котлах с теплообменником из нержавеющей стали серии WT-S ONE OH, 2 варианта тепловой мощности 35 кВт и 45 кВт в котлах серии WT-S ONE OH+ EX,
- Низкое потребление электроэнергии благодаря встроенному модуляционному насосу первого контура в котле,
- Экономия энергии за счет работы с модуляцией 5:1,
- Простая в использовании ЖК панель с подсветкой,
- Работа на природном газе и LPG
- Работа при низком уровне шума благодаря исполнению корпуса с высокой тепло- и звукоизоляцией,
- Превосходные защитные функции:
- Безопасное управление факелом, ионизация,
- Контроль температуры дымовых газов,
- Защита от перегрева контура отопления,
- Защита от замерзания,
- Защита от низкого давления воды.
- Возможность подключения дополнительного комнатного термостата,
- Экологически безопасные отопительные системы с низким уровнем эмиссии NOx и CO.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Ед. изм. | WT-S ONE 35 OH |
WT-S ONE 45 OH |
WT-S ONE 55 OH |
WT-S ONE 65 OH |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| Тепловая мощность | ||||||||||
| Максимальная тепловая мощность | kW | 35 | 45 | 55 | 65 | |||||
| Минимальная тепловая мощность | kW | 7 | 10 | 12 | 13 | |||||
| Максимальная тепловая мощность при отоплении (80℃/60℃) | kW | 34,3 | 43,4 | 54,1 | 63,8 | |||||
| Минимальная тепловая мощность при отоплении (80℃/60℃) | kW | 6,9 | 8,1 | 9,5 | 11 | |||||
| Максимальная тепловая мощность при отоплении (50℃/30℃) | kW | 36,9 | 45,9 | 56,2 | 68,1 | |||||
| Минимальная тепловая мощность при отоплении (50℃/30℃) | kW | 7,3 | 8,1 | 10,3 | 11,7 | |||||
| КПД | ||||||||||
| КПД @ Pмакс. (80℃ / 60℃) | % | 97,2 | 97,3 | 97,5 | 97,6 | |||||
| КПД @ Pмин. (80℃ / 60℃) | % | 98,6 | 98,7 | 99,1 | 99,2 | |||||
| КПД @ Pмакс. (50℃ / 30℃) | % | 105,2 | 105,3 | 104,7 | 105,2 | |||||
| КПД @ Pмин. (50℃ / 30℃) | % | 107,2 | 107,1 | 107,2 | 107,3 | |||||
| КПД @ 30% (30°C) | % | 108,6 | 108,4 | 108,7 | 108,3 | |||||
| Контур отопления | ||||||||||
| Максимальная температура воды для отопления | °C | 85 | 85 | 85 | 85 | |||||
| Максимальное давление воды для отопления | bar | 3 | 3 | 3 | 3 | |||||
| Минимальное давление воды для отопления | bar | 0,8 | 0,8 | 0,8 | 0,8 | |||||
| Gaz Özellikleri | ||||||||||
| Тип газа | - | G20-G31 | G20-G31 | G20-G31 | G20-G31 | |||||
| Давление газа на входе (G20) | mbar | 20 | 20 | 20 | 20 | |||||
| Давление газа на входе (G31) | mbar | 37 | 37 | 37 | 37 | |||||
| Расход газа при максимальной производительности | Nm³/h | 3,65 | 4,69 | 5,73 | 6,78 | |||||
| Расход газа при минимальной производительности | Nm³/h | 0,73 | 1,04 | 1,25 | 1,36 | |||||
| Характеристики процесса горения | ||||||||||
| Максимальная температура дымовых газов (50℃ / 30℃) | °C | 40 | 42 | 43 | 45 | |||||
| Максимальная температура дымовых газов (80℃ / 60℃) | °C | 65 | 65 | 65 | 65 | |||||
| Электрические характеристики | ||||||||||
| Электропитание | V / Hz | 230/50 | 230/50 | 230/50 | 230/50 | |||||
| Класс защиты | IP | X4D | X4D | X4D | X4D | |||||
| Потребление электроэнергии | W | 110 | 110 | 125 | 125 | |||||
| Значение тока используемого предохранителя | A | 2 | 2 | 2 | 2 | |||||
| Характеристики подключений к системе | ||||||||||
| Диаметр подключения газопровода | inch | 3/4" | 3/4" | 3/4" | 3/4" | |||||
| Диаметр подающей и обратной трубы контура отопления | inch | 3/4" | 3/4" | 1" | 1" | |||||
| Общие характеристики | ||||||||||
| Вес нетто | kg | 44 | 47 | 54 | 61 | |||||
| Диаметр дымохода (Ø) | mm | 60/100 | 60/100 | 80/125 | 80/125 | |||||
| Класс эмиссии NOx (EN 15502-1+A1) | - | 5 | 5 | 5 | 5 | |||||
| G 20 природный газ, G 31 LPG | ||||||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Ед. изм. | WT-S ONE 35 OH-EX |
WT-S ONE 45 OH-EX |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Тепловая мощность | ||||||||||
| Максимальная тепловая мощность | kW | 35 | 45 | |||||||
| Минимальная тепловая мощность | kW | 6,5 | 11 | |||||||
| Максимальная тепловая мощность при отоплении (80℃/60℃) | kW | 34,2 | 45,5 | |||||||
| Минимальная тепловая мощность при отоплении (80℃/60℃) | kW | 7,1 | 8,2 | |||||||
| Максимальная тепловая мощность при отоплении (50℃/30℃) | kW | 36,7 | 43,2 | |||||||
| Минимальная тепловая мощность при отоплении (50℃/30℃) | kW | 7,2 | 7,9 | |||||||
| КПД | ||||||||||
| КПД @ Pмакс. (80℃ / 60℃) | % | 97,1 | 97,6 | |||||||
| КПД @ Pмин. (80℃ / 60℃) | % | 98,7 | 98,7 | |||||||
| КПД @ Pмакс. (50℃ / 30℃) | % | 105,2 | 105,3 | |||||||
| КПД @ Pмин. (50℃ / 30℃) | % | 107,2 | 107,1 | |||||||
| КПД @ 30% (30°C) | % | 108,6 | 108,4 | |||||||
| Контур отопления | ||||||||||
| Максимальная температура воды для отопления | °C | 85 | 85 | |||||||
| Максимальное давление воды для отопления | bar | 3 | 3 | |||||||
| Минимальное давление воды для отоплени | bar | 0,8 | 0,8 | |||||||
| Характеристики газа | ||||||||||
| Тип газа | - | G20-G31 | G20-G31 | |||||||
| Давление газа на входе (G20) | mbar | 20 | 20 | |||||||
| Давление газа на входе (G31) | mbar | 37 | 37 | |||||||
| Расход газа при максимальной производительности | Nm³/h | 3,65 | 4,69 | |||||||
| Расход газа при минимальной производительности | Nm³/h | 0,68 | 1,15 | |||||||
| Характеристики процесса горения | ||||||||||
| Максимальная температура дымовых газов (50℃ / 30℃) | °C | 40 | 42 | |||||||
| Максимальная температура дымовых газов (80℃ / 60℃) | °C | 65 | 65 | |||||||
| Электрические характеристики | ||||||||||
| Электропитание | V / Hz | 230/50 | 230/50 | |||||||
| Класс защиты | IP | X4D | X4D | |||||||
| Потребление электроэнергии | W | 110 | 110 | |||||||
| Значение тока используемого предохранителя | A | 2 | 2 | |||||||
| Характеристики подключений к системе | ||||||||||
| Объем расширительного бака | L | 12 | 12 | |||||||
| Диаметр подключения газопровода | inch | 3/4" | 3/4" | |||||||
| Диаметр подающей и обратной трубы контура отопления | inch | 3/4" | 3/4" | |||||||
| Общие характеристики | ||||||||||
| Вес нетто | kg | 50 | 65 | |||||||
| Диаметр дымохода (Ø) | mm | 60/100 | 60/100 | |||||||
| Класс эмиссии NOx (EN 15502-1+A1) | - | 5 | 5 | |||||||
| G 20 природный газ, G 31 LPG | ||||||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Ед. изм. | WT-S ONE 35 BS |
WT-S ONE 45 BS |
WT-S ONE 55 BS |
WT-S ONE 65 BS |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| Тепловая мощность | ||||||||||
| Максимальная тепловая мощность | kW | 35 | 45 | 55 | 65 | |||||
| Минимальная тепловая мощность | kW | 7 | 10,5 | 12 | 14 | |||||
| Максимальная тепловая мощность при отоплении (80℃/60℃) | kW | 34,1 | 45,7 | 54,2 | 63,6 | |||||
| Минимальная тепловая мощность при отоплении (80℃/60℃) | kW | 6,7 | 7,7 | 9,6 | 10,8 | |||||
| Максимальная тепловая мощность при отоплении (50℃/30℃) | kW | 36,7 | 43,5 | 56,2 | 67,9 | |||||
| Минимальная тепловая мощность при отоплении (50℃/30℃) | kW | 7,2 | 7,4 | 10,2 | 11,4 | |||||
| КПД | ||||||||||
| КПД @ Pмакс. (80℃ / 60℃) | % | 97,2 | 97,4 | 97,3 | 97,4 | |||||
| КПД @ Pмин. (80℃ / 60℃) | % | 98,1 | 98,2 | 98,3 | 98,4 | |||||
| КПД @ Pмакс. (50℃ / 30℃) | % | 105,2 | 104,7 | 105,8 | 105,7 | |||||
| КПД @ Pмин. (50℃ / 30℃) | % | 107,4 | 107,2 | 107,1 | 107,2 | |||||
| КПД @ 30% (30°C) | % | 108,5 | 108,6 | 108,9 | 108,7 | |||||
| Контур ГВС | ||||||||||
| Диапазон регулирования температуры при использовании внешнего бака ГВС |
°C | 10-65 | 10-65 | 10-65 | 10-65 | |||||
| Контур отопления | ||||||||||
| Максимальная температура воды для отопления | °C | 85 | 85 | 85 | 85 | |||||
| Максимальное давление воды для отопления | bar | 3 | 3 | 3 | 3 | |||||
| Минимальное давление воды для отопления | bar | 0,8 | 0,8 | 0,8 | 0,8 | |||||
| Характеристики газа | ||||||||||
| Тип газа | - | G20-G31 | G20-G31 | G20-G31 | G20-G31 | |||||
| Давление газа на входе (G20) | mbar | 20 | 20 | 20 | 20 | |||||
| Давление газа на входе (G31) | mbar | 37 | 37 | 37 | 37 | |||||
| Расход газа при максимальной производительности | Nm³/h | 3,65 | 4,69 | 5,73 | 6,78 | |||||
| Расход газа при минимальной производительности | Nm³/h | 0,73 | 1,09 | 1,25 | 1,46 | |||||
| Характеристики процесса горения | ||||||||||
| Максимальная температура дымовых газов (50℃ / 30℃) | °C | 40 | 42 | 43 | 45 | |||||
| Максимальная температура дымовых газов (80℃ / 60℃) | °C | 65 | 65 | 65 | 65 | |||||
| Электрические характеристики | ||||||||||
| Электропитание | V / Hz | 230/50 | 230/50 | 230/50 | 230/50 | |||||
| Класс защиты | IP | X4D | X4D | X4D | X4D | |||||
| Потребление электроэнергии | W | 110 | 110 | 125 | 125 | |||||
| Значение тока используемого предохранителя | A | 2 | 2 | 2 | 2 | |||||
| Характеристики подключений к системе | ||||||||||
| Диаметр подключения газопровода | inch | 3/4'' | 3/4" | 3/4" | 3/4" | |||||
| Диаметр подающей и обратной трубы контура отопления | inch | 3/4" | 3/4" | 1" | 1" | |||||
| Общие характеристики | ||||||||||
| Вес нетто | kg | 45 | 48 | 55 | 63 | |||||
| Диаметр дымохода (Ø) | mm | 60/100 | 60/100 | 80/125 | 80/125 | |||||
| Класс эмиссии NOx (EN 15502-1+A1) | - | 5 | 5 | 5 | 5 | |||||
| G 20 природный газ, G 31 LPG | ||||||||||

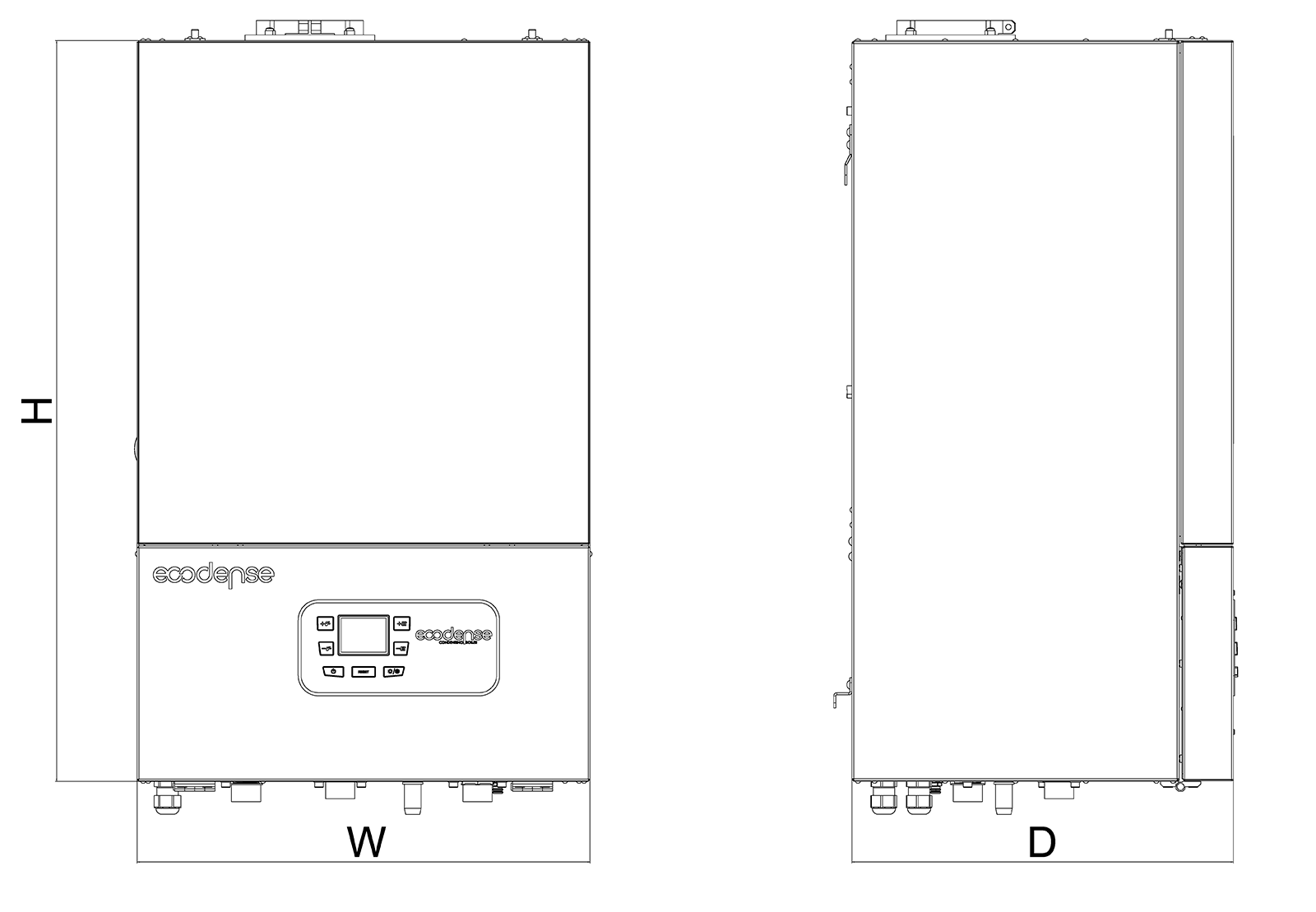

| МОДЕЛЬ | Вт (мм) |
ЧАС (мм) |
Д (мм) |
|---|---|---|---|
| WT-S ONE 35 OH | 450 | 735 | 378 |
| WT-S ONE 35 OH-EX | 450 | 735 | 378 |
| WT-S ONE 35 BS | 450 | 735 | 378 |
| WT-S ONE 45 OH | 450 | 735 | 378 |
| WT-S ONE 45 OH-EX | 450 | 735 | 378 |
| WT-S ONE 45 BS | 450 | 735 | 378 |
| WT-S ONE 55 OH | 415 | 802 | 403 |
| WT-S ONE 55 BS | 415 | 802 | 403 |
| WT-S ONE 65 OH | 415 | 802 | 403 |
| WT-S ONE 65 BS | 415 | 802 | 403 |
