Конденсационные котлы

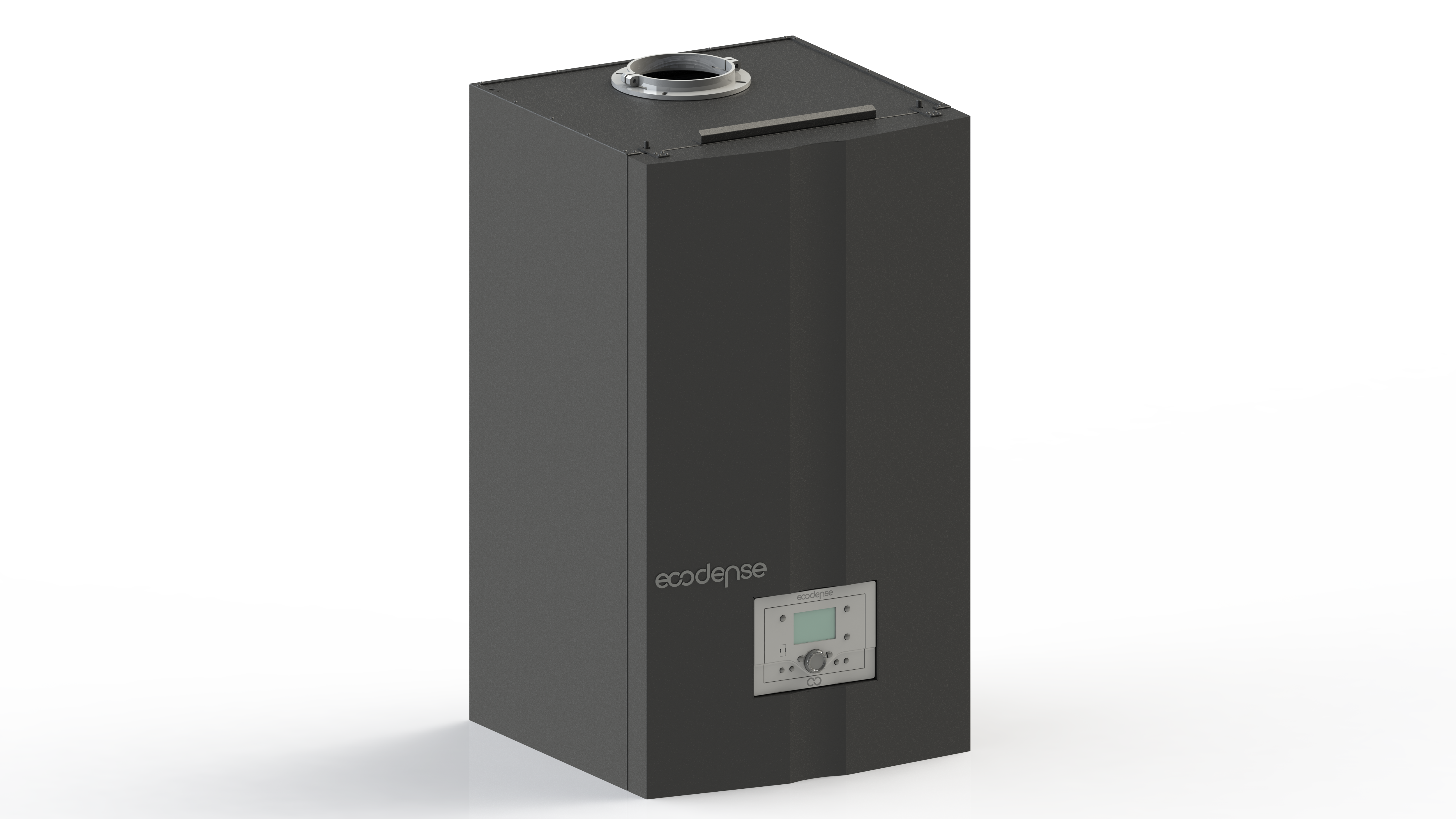

Конденсационный Котел Настенного Типа

Скачай изображение продукта

Серия WT-S

• Высокий КПД благодаря технологии кондиционирования Premix и стальной микрофакельной горелке с металлофиберным покрытием,
• Высокая производительность и стойкость благодаря теплообменнику из нержавеющей стали,
• 6 вариантов производительности 45, 55, 65, 100, 120 и 145   кВт для индивидуальных котлов и широкий диапазон тепловой мощности до 2340 кВт для каскадных систем,
• Управления с пульта на котле при каскадном исполнении 16 котлами + 1 датчик температуры + 1 смесительный вентиль,
• Низкое потребление электроэнергии благодаря встроенному модуляционному насосу первого контура в котле мощностью 45-55-65 кВт,
• Экономия энергии за счет работы с модуляцией 5:1,
• Простая в использовании ЖК панель с подсветкой,
• Программирование графика работы на неделю и на день,
• Составление программы нагрева в зависимости от зимнего и летнего сезона,
• Работа на природном газе и LPG
• Работа с низким уровнем шума,
• Экологически безопасные отопительные системы с низким уровнем эмиссии NOx и CO.

• Технические детали
• Габаритные размеры
• Документация

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ						Unit	WT-S 45	WT-S 55	WT-S 65	WT-S 100	WT-S 120	WT-S 145
Thermal Capacity
Максимальная тепловая мощность						кВт	45	55	65	100	120	145
Минимальная тепловая мощность						кВт	13	14	14,5	16	17	20
Максимальная тепловая мощность при отоплении (80°C / 60°C)						кВт	43,7	53,4	63,1	97	116,4	140,7
Минимальная тепловая мощность при отоплении (80°C / 60°C)						кВт	12,3	13,1	13,7	15,2	16,8	18,2
Максимальная тепловая мощность при отоплении (50°C / 30°C)						кВт	46,4	57,2	67,6	102,8	123,6	150,8
Минимальная тепловая мощность при отоплении (50°C / 30°C)						кВт	12,9	13,9	14,6	15,8	17,3	19,2
КПД
КПД @ Рмакс. (80°C / 60°C)						%	97,2	97,5	97,4	97,4	97,3	97,2
КПД @ Pмин. (80°C / 60°C)						%	98,5	98,5	98,2	98,2	98,4	98,2
КПД @ Рмакс. (50°C / 30°C)						%	105,2	105,3	105,4	105,6	105,3	105,6
КПД @ Pмин. (50°C / 30°C)						%	107,4	107,6	107,2	107,1	107,3	107,4
КПД @ 30% (30°C)						%	108,7	109	108,2	108,6	108,4	108,7
Контур ГВС
Диапазон регулирования температуры при использовании внешнего бака ГВС						°C	10-65	10-65	10-65	10-65	10-65	10-65
Контур отопления
Максимальная температура для отопления						°C	90	90	90	90	90	90
Максимальное давление воды для отопления						бар	6	6	6	6	6	6
Минимальное давление воды для отопления						бар	1	1	1	1	1	1
Характеристики газа
Тип газа						-	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31
Давление газа на входе (G20)						мбар	20	20	20	20	20	20
Давление газа на входе (G31)						мбар	37	37	37	37	37	37
Расход газа при максимальной производительности						Нм³/ч	4,69	5,73	6,78	10,42	12,51	15,12
Расход газа при минимальной производительности						Нм³/ч	1,36	1,46	1,51	1,67	1,77	2,08
Характеристики процесса горения
Температура дымовых газов при максимальной нагрузке (50/30 °C)						°C	42	42	42	45	45	45
Температура дымовых газов при максимальной нагрузке (80/60 °C)						°C	65	65	65	65	65	65
Класс NOx (EN 15502-1+A1)						-	6	6	6	6	6	6
Электрические характеристики
Электропитание						В/Гц	230/50	230/50	230/50	230/50	230/50	230/50
Класс защиты						IP	X4D	X4D	X4D	X4D	X4D	X4D
Потребление электроэнергии						W	150	190	190	300	300	300
Значение тока используемого предохранителя						A	6	6	6	6	6	6
Характеристики подключений к системе
Диаметр подключения газопровода						Ø	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Диаметр входа/выхода контура центрального отопления						Ø	1"	1"	1"	1 1/4"	1 1/4"	1 1/4"
Общие характеристики
Вес нетто						кг	60	63	68	72	87	84
Диаметр дымовой трубы (Ø)						мм	60/100	80/125	80/125	100/150	100/150	100/150
G20 Natural Gas , G 31 LPG

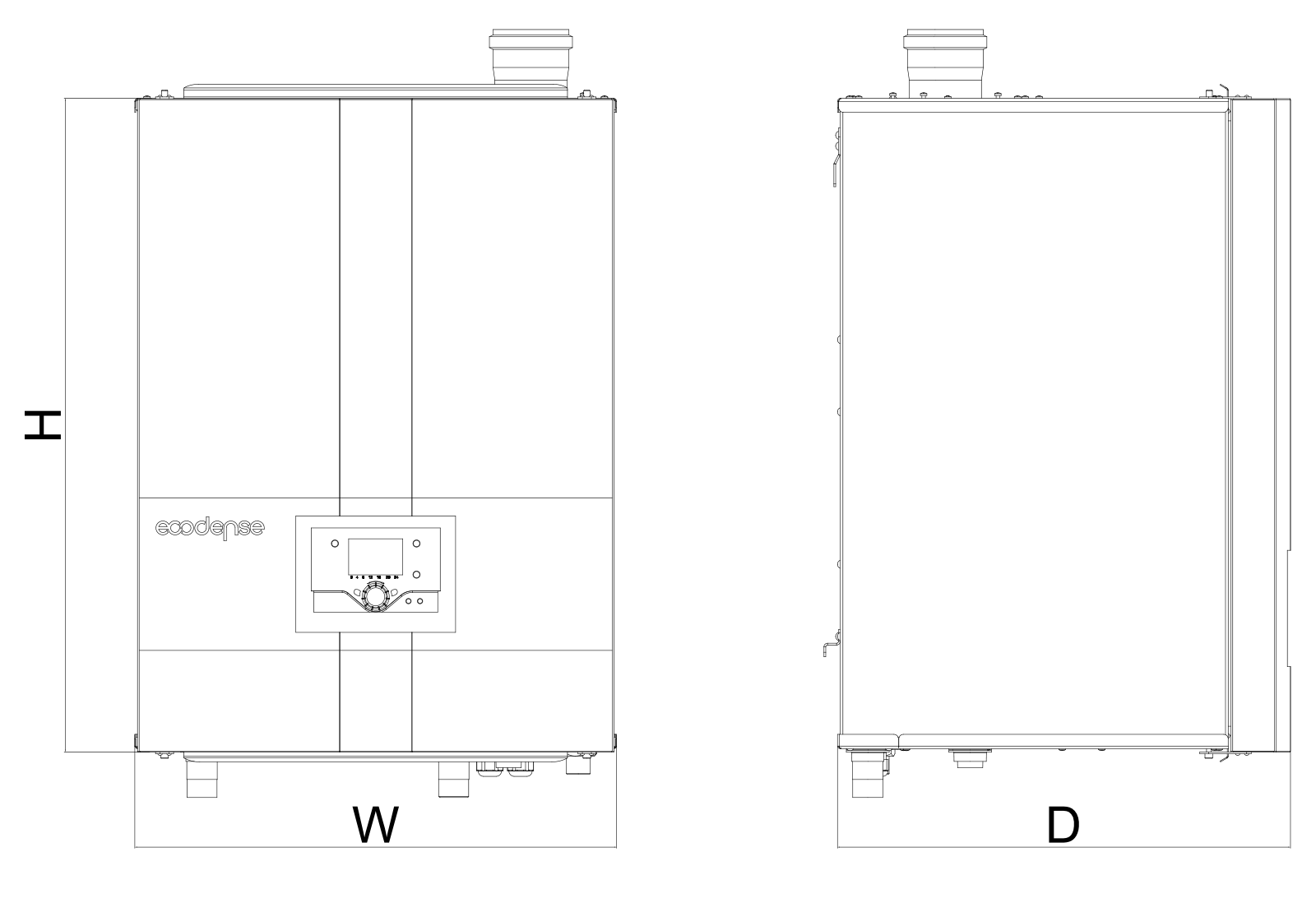

МОДЕЛЬ	Вт (мм)	ЧАС (мм)	Д (мм)
WT-S 45	465	800	465
WT-S 55	465	800	465
WT-S 65	465	800	465
WT-S 100	495	800	560
WT-S 120	495	800	630
WT-S 145	495	800	705
