Конденсационные котлы

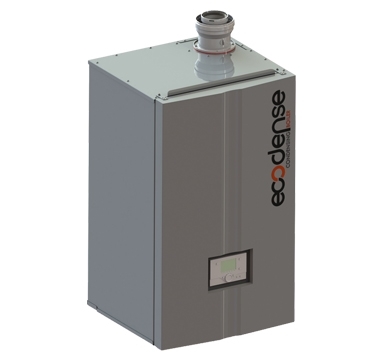

Конденсационный Котел Настенного Типа
Серия WT
- Высокий КПД благодаря технологии кондиционирования Premix и стальной микрофакельной горелке с металлофиберным покрытием,
- Корпус спирального ребристого теплообменника из алюминиевого сплава, который обеспечивает высокоэффективную теплопередачу и КПД,
- 8 вариантов производительности 65, 80, 90, 100, 110, 115, 125 и 150 кВт для индивидуальных котлов и широкий диапазон производительности до 2400 кВт для каскадных систем,
- Управления с пульта на котле при каскадном исполнении 16 котлами + 1 датчик температуры + 1 смесительный вентиль,
- Экономия энергии за счет работы с модуляцией 5:1,
- Максимальная воздухонепроницаемость благодаря герметичному корпусу,
- Повышенная безопасность горения благодаря обратному затвору,
- Простая в использовании ЖК панель с подсветкой,
- Программирование графика работы на неделю и на день,
- Составление программы нагрева в зависимости от зимнего и летнего сезона,
- Работа на природном газе и LPG
- Работа с низким уровнем шума,
- Экологически безопасные отопительные системы с низким уровнем эмиссии NOx и CO.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Unit | WT 65 |
WT 80 |
WT 90 |
WT 100 |
WT 110 |
WT 115 |
WT 125 |
WT 150 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тепловая мощность | ||||||||||||||
| Максимальная тепловая мощность | кВт | 65 | 80 | 90 | 100 | 110 | 115 | 125 | 143 | |||||
| Минимальная тепловая мощность | кВт | 14 | 14,1 | 14,1 | 14,2 | 20 | 20 | 20 | 20 | |||||
| Максимальная тепловая проивзодительность при отоплении (80℃/60℃) | кВт | 63,4 | 76,4 | 88 | 98 | 108,5 | 112,7 | 122,5 | 138 | |||||
| Минимальная тепловая проивзодительность при отоплении (80℃/60℃) | кВт | 13,7 | 13,8 | 13,8 | 13,9 | 19,4 | 19,4 | 19,5 | 19,5 | |||||
| Максимальная тепловая производительность при отоплении (50℃/30℃) | кВт | 69 | 85,6 | 95,2 | 105,0 | 114,9 | 121,0 | 131,0 | 151 | |||||
| Минимальная тепловая производительность при отоплении (50℃/30℃) | кВт | 15,1 | 15,3 | 15,3 | 15,4 | 21,3 | 21,3 | 21,5 | 21,5 | |||||
| КПД | ||||||||||||||
| КПД @ Pмакс. (80℃/60℃) | % | 97,5 | 95,5 | 97,8 | 98 | 98,6 | 98 | 98 | 96,5 | |||||
| КПД @ Pмин. (80℃/60℃) | % | 97,9 | 97,9 | 97,9 | 97,9 | 97 | 97 | 97,5 | 97,5 | |||||
| КПД @ Pмакс. (50℃/30℃) | % | 106,2 | 107 | 105,8 | 105,0 | 104,5 | 105,2 | 104,8 | 105,6 | |||||
| КПД @ Pмин. (50℃/30℃) | % | 107,9 | 108,5 | 108,5 | 108,5 | 106,5 | 106,5 | 107,5 | 107,5 | |||||
| КПД @ 30% (30°C) | % | 108,6 | 108,8 | 108,4 | 108,3 | 108,6 | 108,4 | 108,9 | 108,5 | |||||
| Контур ГВС | ||||||||||||||
| Диапазон регулирования температуры при использовании внешнего бака ГВС |
°C | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | |||||
| Контур отопления | ||||||||||||||
| Максимальная температура воды для отопления | °C | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |||||
| Объем воды | L | 5 | 5 | 5 | 7 | 7 | 7 | 7 | 9 | |||||
| Максимальное давление воды для отопления | бар | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||
| Минимальное давление воды для отопления | bar | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| Характеристики газа | ||||||||||||||
| Тип газа | - | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | |||||
| Давление газа на входе (G20) | мбар | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |||||
| Давление газа на входе (G31) | мбар | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | |||||
| Расход газа при максимальной производительности | Нм³/ч | 6,78 | 8,34 | 9,38 | 10,42 | 11,47 | 11,99 | 13,03 | 14,91 | |||||
| Расход газа при минимальной производительности | Нм³/ч | 1,46 | 1,47 | 1,47 | 1,48 | 2,08 | 2,08 | 2,08 | 2,08 | |||||
| Характеристики процесса горения | ||||||||||||||
| Максимальная температура дымовых газов (50°C / 30°C) | °C | 42 | 42 | 42 | 43 | 45 | 45 | 45 | 45 | |||||
| Максимальная температура дымовых газов (80°C / 60°C) | °C | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | |||||
| Класс эмиссии NOx (EN 15502-1+A1) | - | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||
| Электрические характеристики | ||||||||||||||
| Электропитание | В/Гц | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | |||||
| Класс защиты | IP | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | |||||
| Потребление электроэнергии | W | 90 | 110 | 120 | 130 | 140 | 170 | 220 | 260 | |||||
| Значение тока используемого предохранителя | A | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||
| Характеристики подключений к системе | ||||||||||||||
| Диаметр подключения газопровода | inch | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | |||||
| Диаметр подающей и обратной трубы контура отопления | inch | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | |||||
| Общие характеристики | ||||||||||||||
| Вес нетто | кг | 65 | 75 | 75 | 75 | 75 | 85 | 88 | 92 | |||||
| Диаметр дымохода (Ø) | мм | 80/125 | 80/125 | 80/125 | 80/125 | 80/125 | 80/125 | 80/125 | 100/150 | |||||
| G 20 природный газ, G 31 LPG | ||||||||||||||

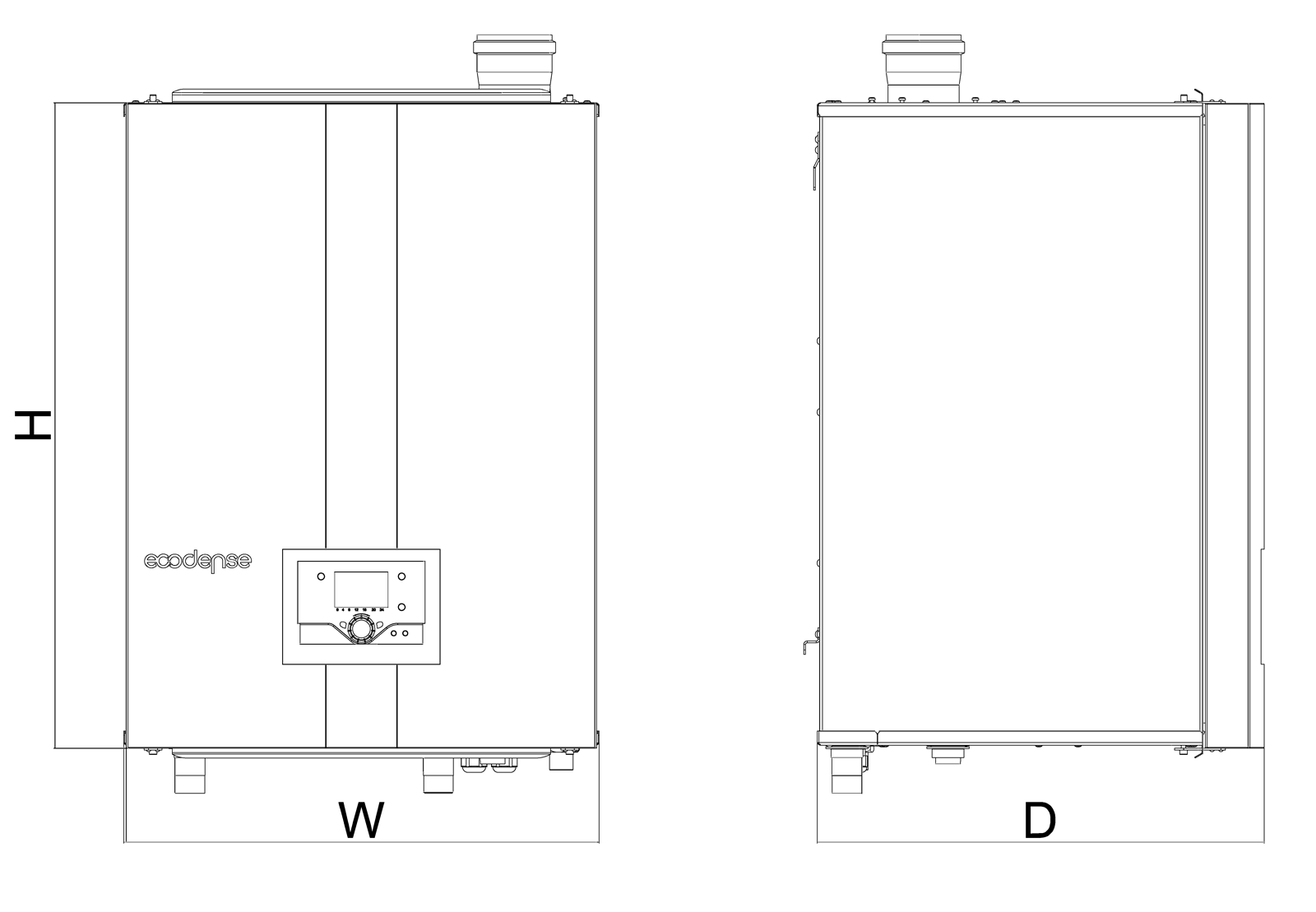

| МОДЕЛЬ | Вт (мм) |
ЧАС (мм) |
Д (мм) |
|---|---|---|---|
| WT 65 | 530 | 725 | 500 |
| WT 80 | 530 | 725 | 500 |
| WT 90 | 530 | 725 | 500 |
| WT 100 | 530 | 725 | 500 |
| WT 110 | 530 | 895 | 500 |
| WT 115 | 530 | 895 | 500 |
| WT 125 | 530 | 895 | 500 |
| WT 150 | 540 | 950 | 500 |

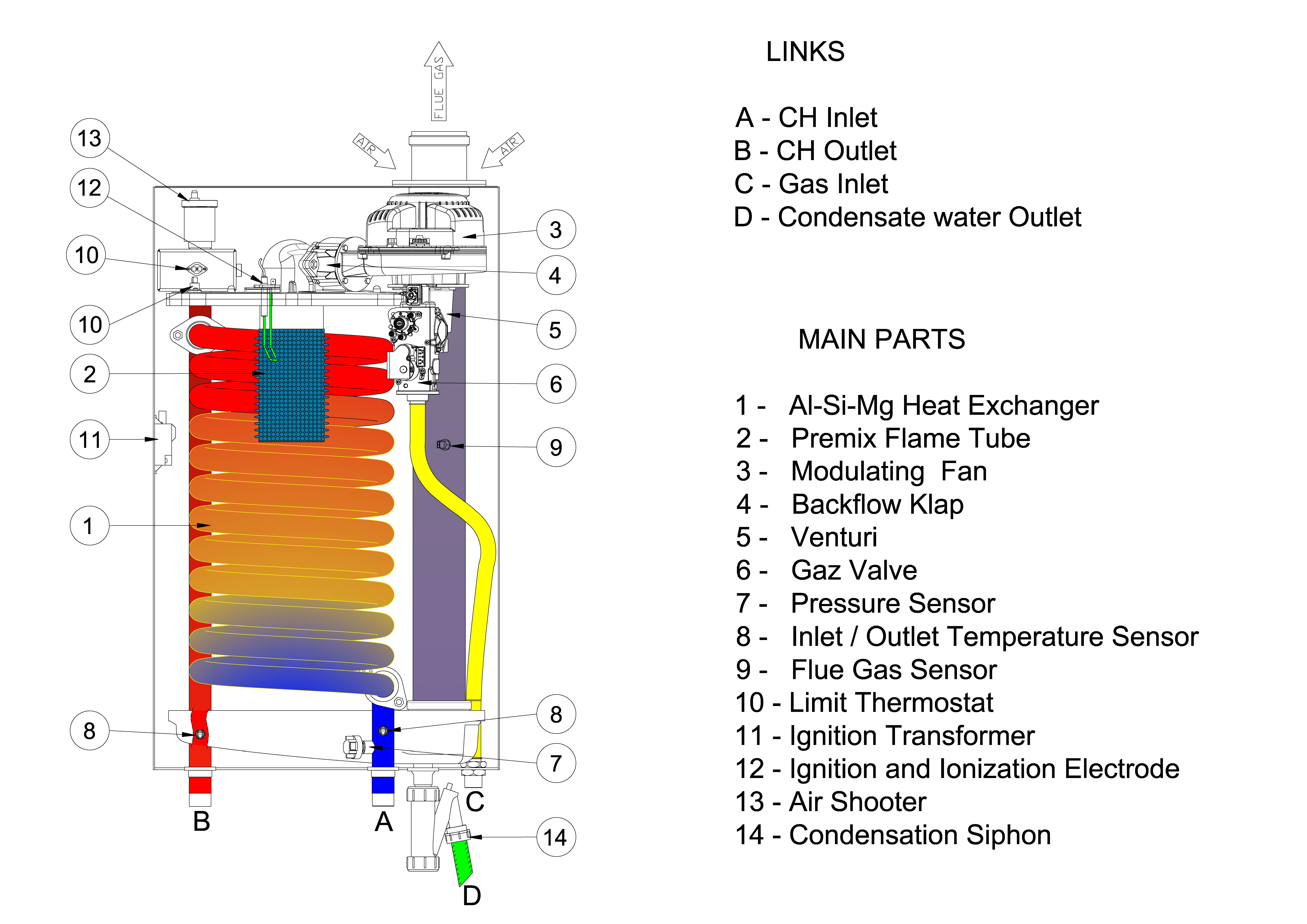

- WT SERIES FLOW DIAGRAM

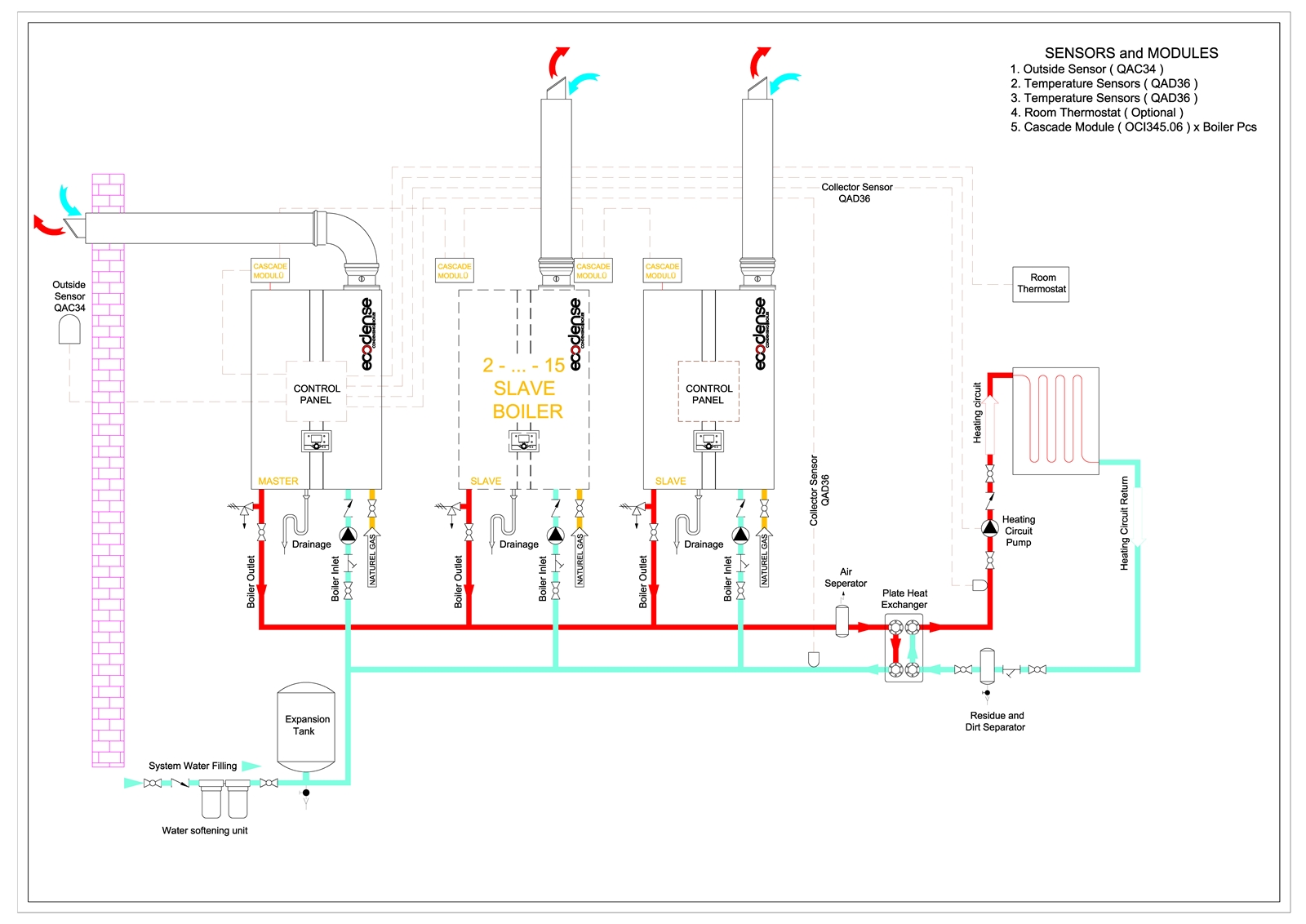

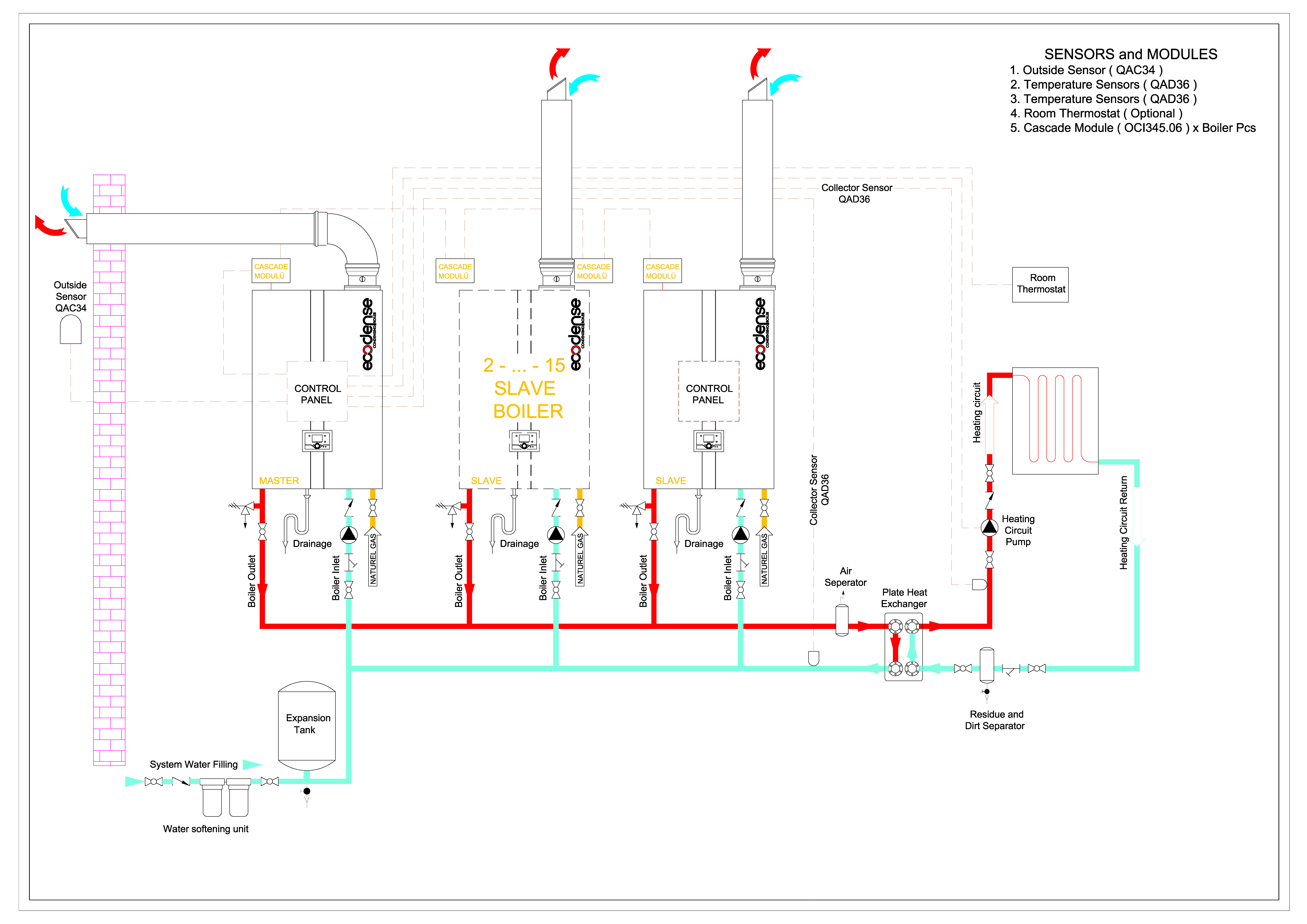

- ECODENSE WT CASCADE RADIATOR CIRCUIT DIAGRAM

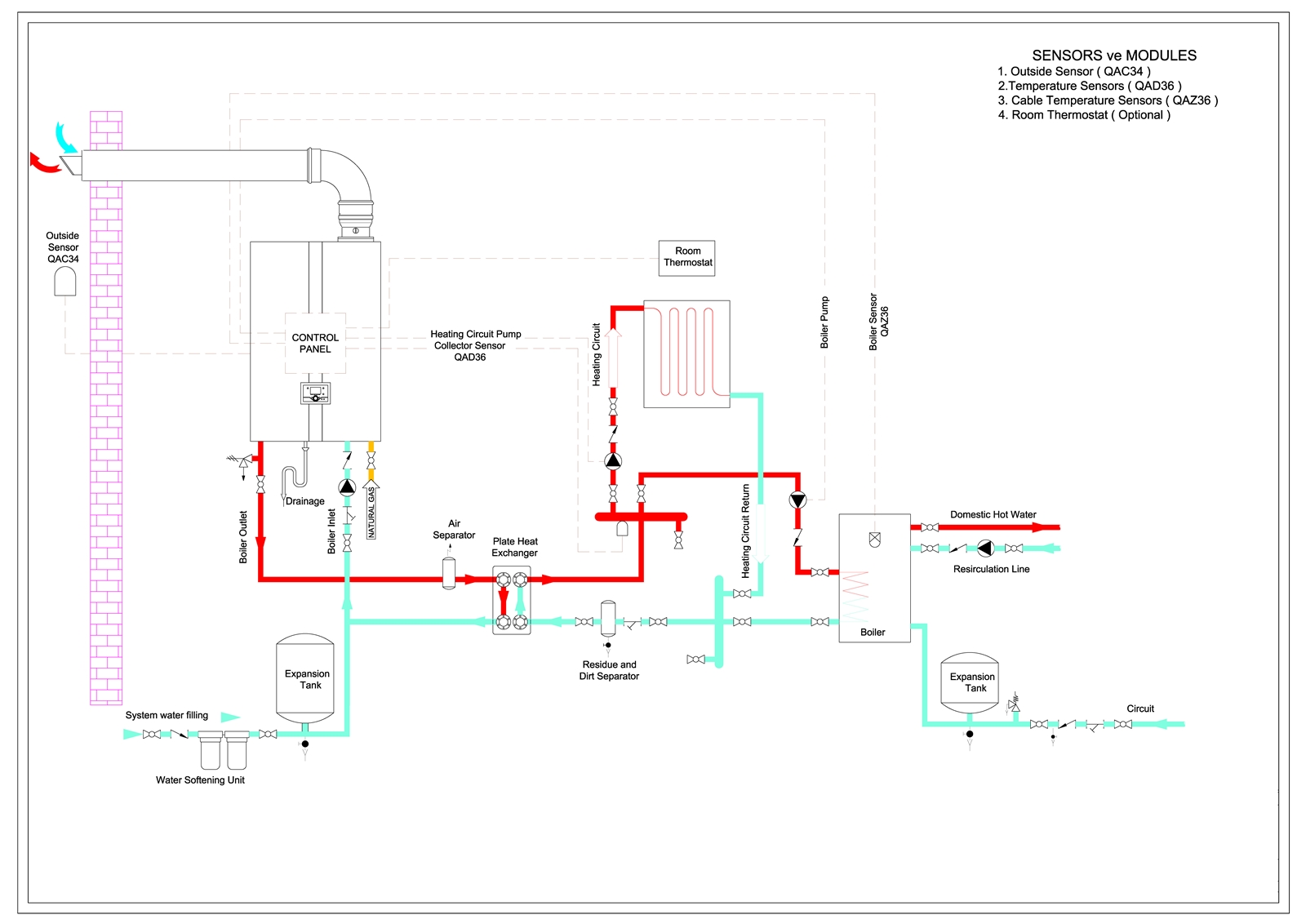

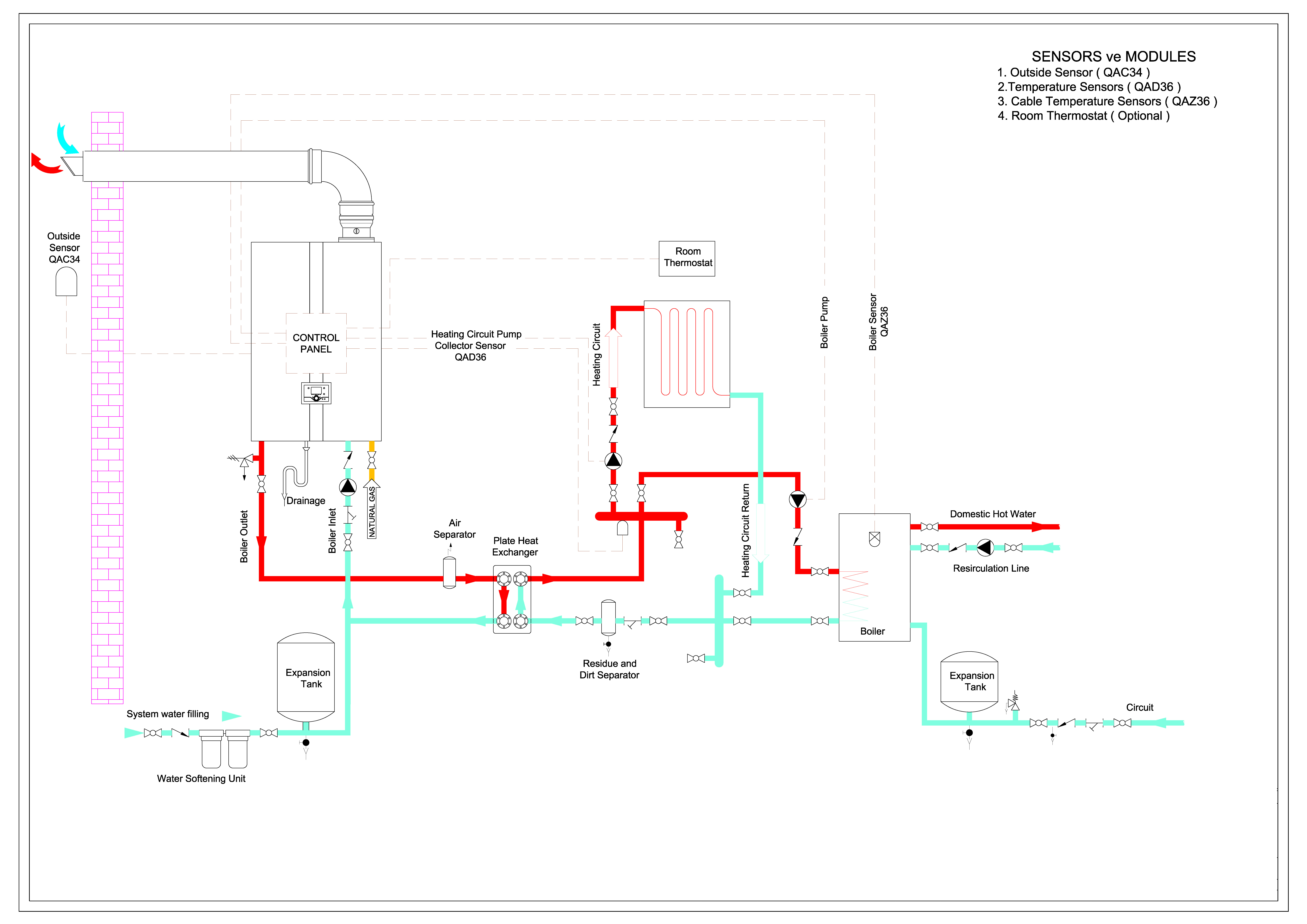

- ECODENSE WT RADIATOR + BOILER CIRCUIT DIAGRAM

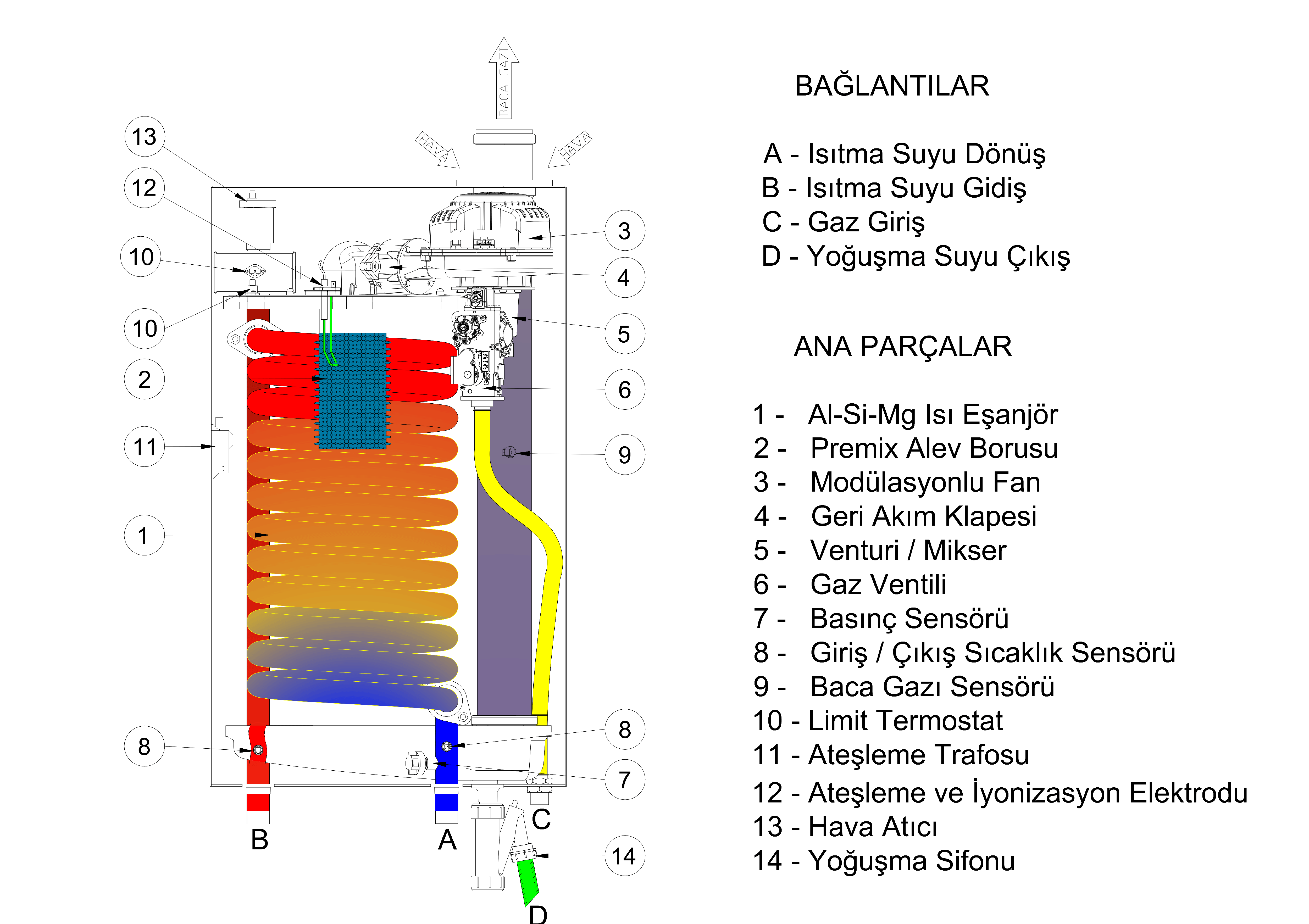

- WT Serisi AKIŞ ŞEMASI

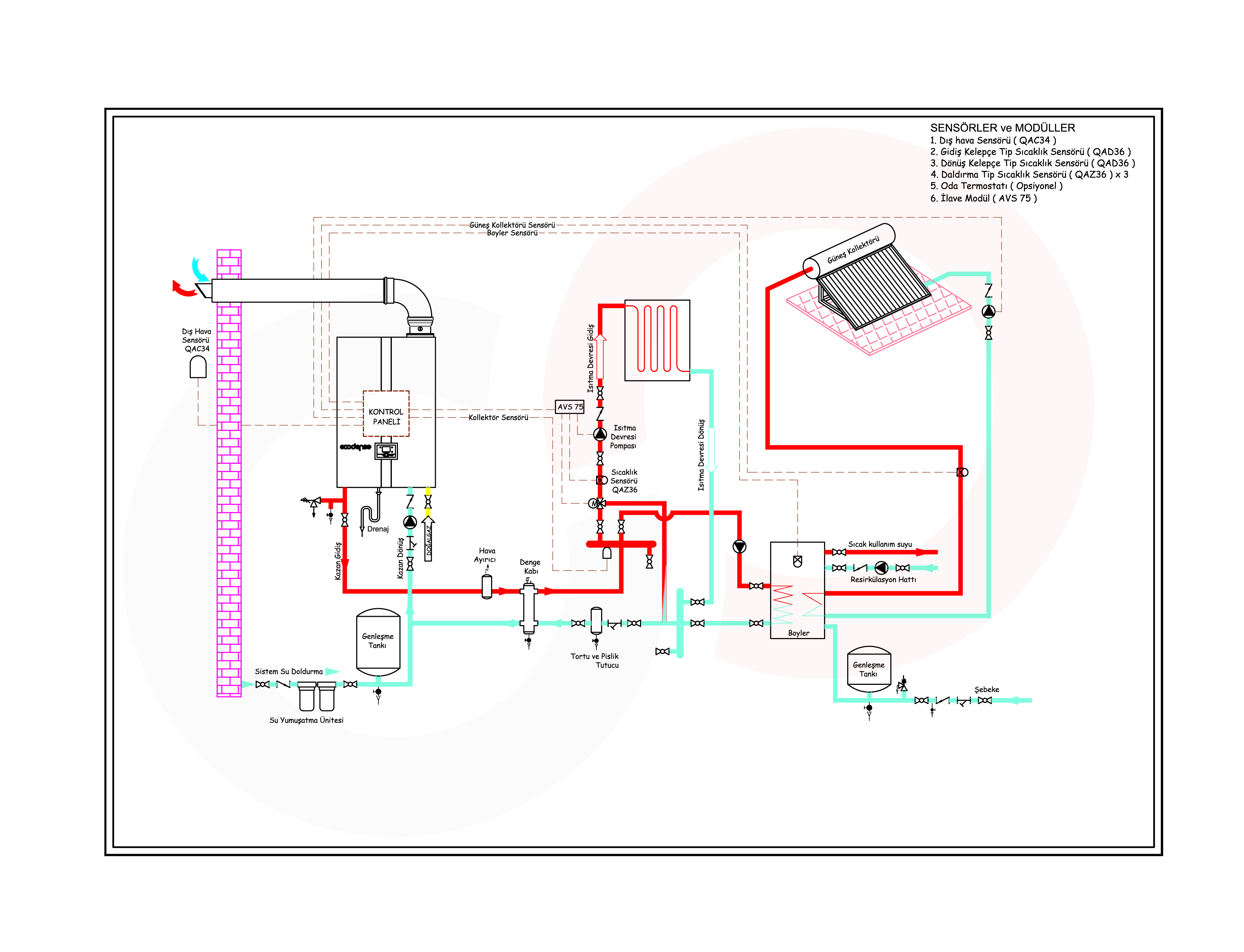

- DENGE KABI - RADYATÖR + BOYLER+GÜNEŞ ENERJİSİ DEVRE ŞEMASI

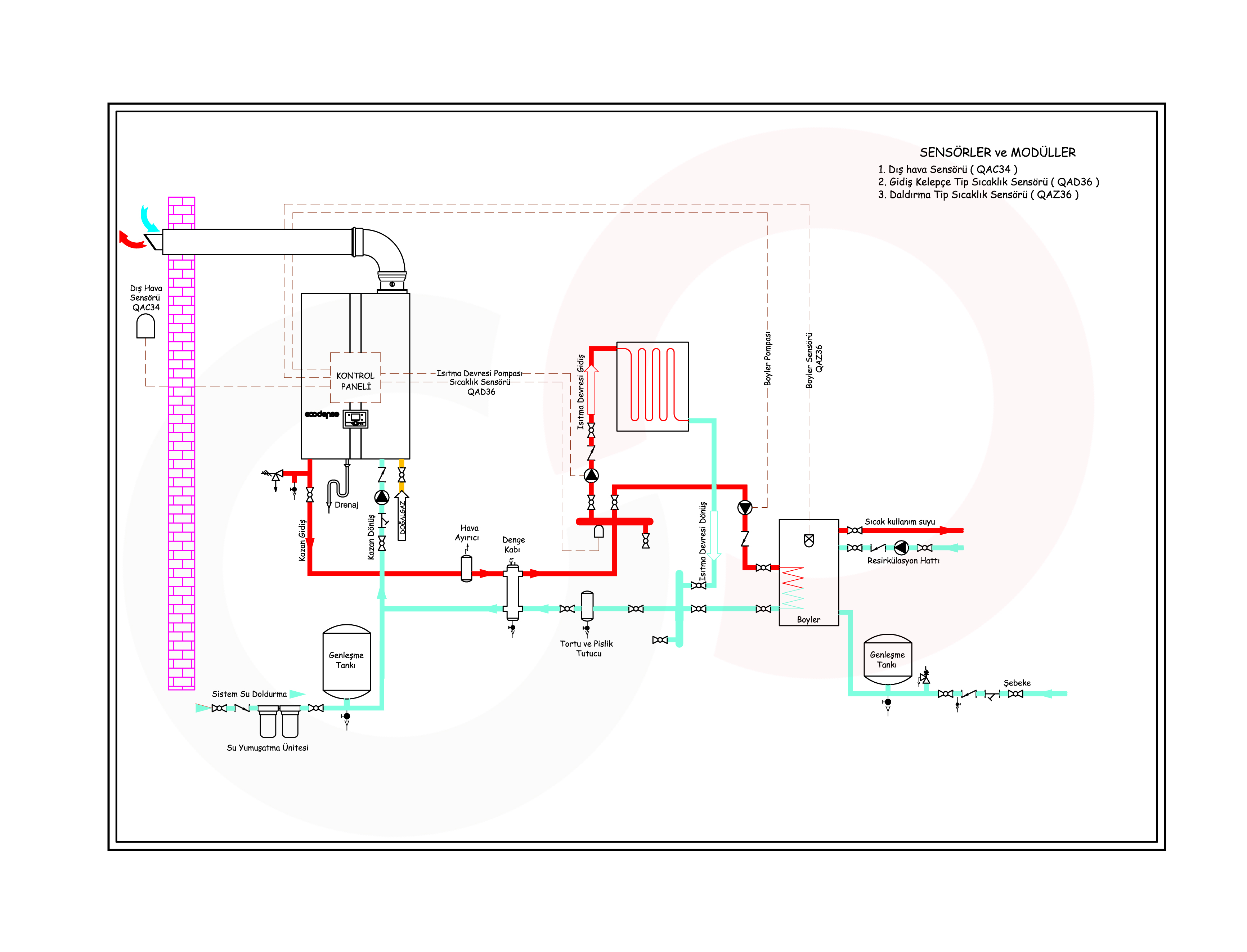

- DENGE KABI - RADYATÖR + BOYLER DEVRE ŞEMASI
- PLAKALI EŞANJÖR - RADYATÖR + BOYLER + GÜNEŞ ENERJİSİ DEVRE ŞEMASI

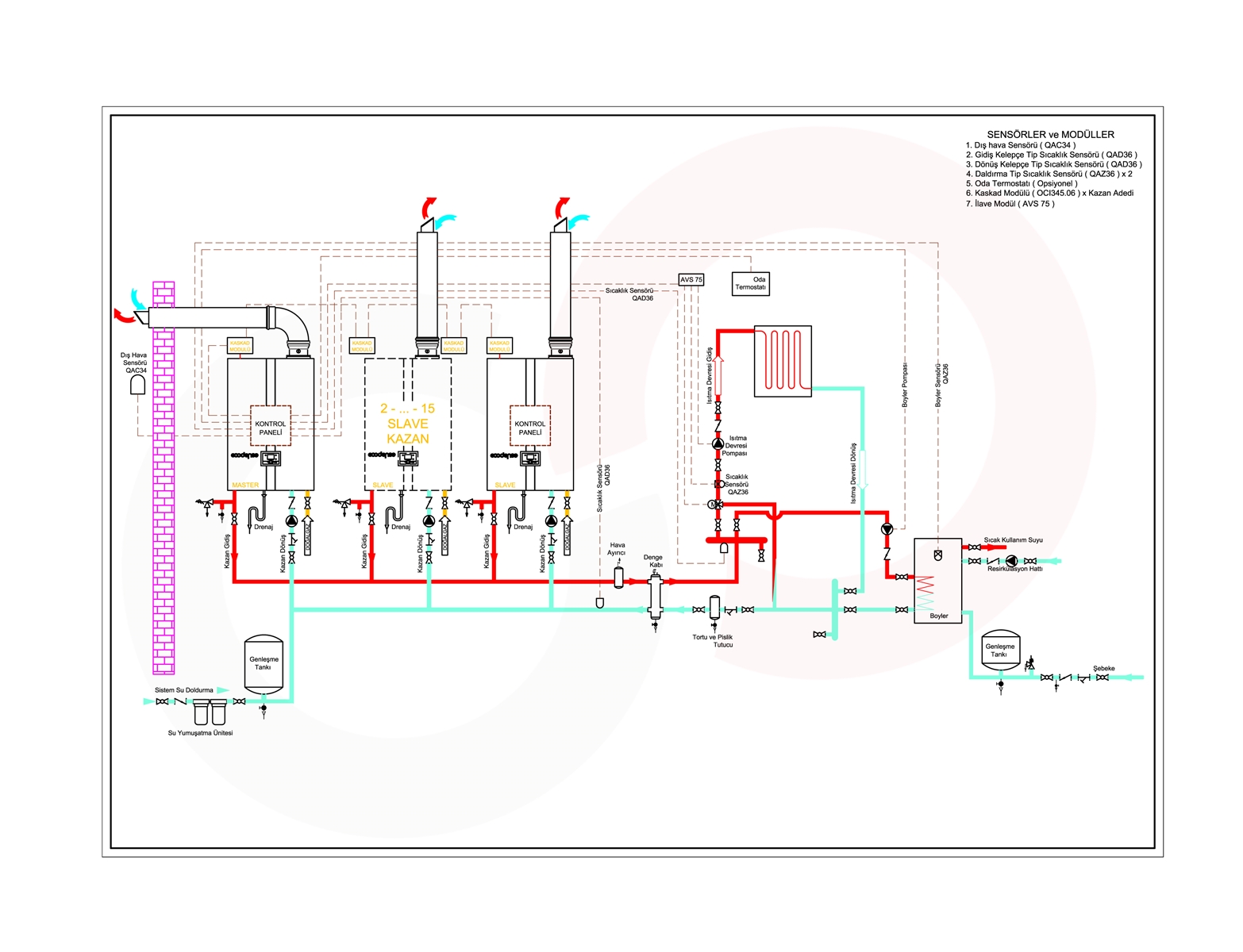

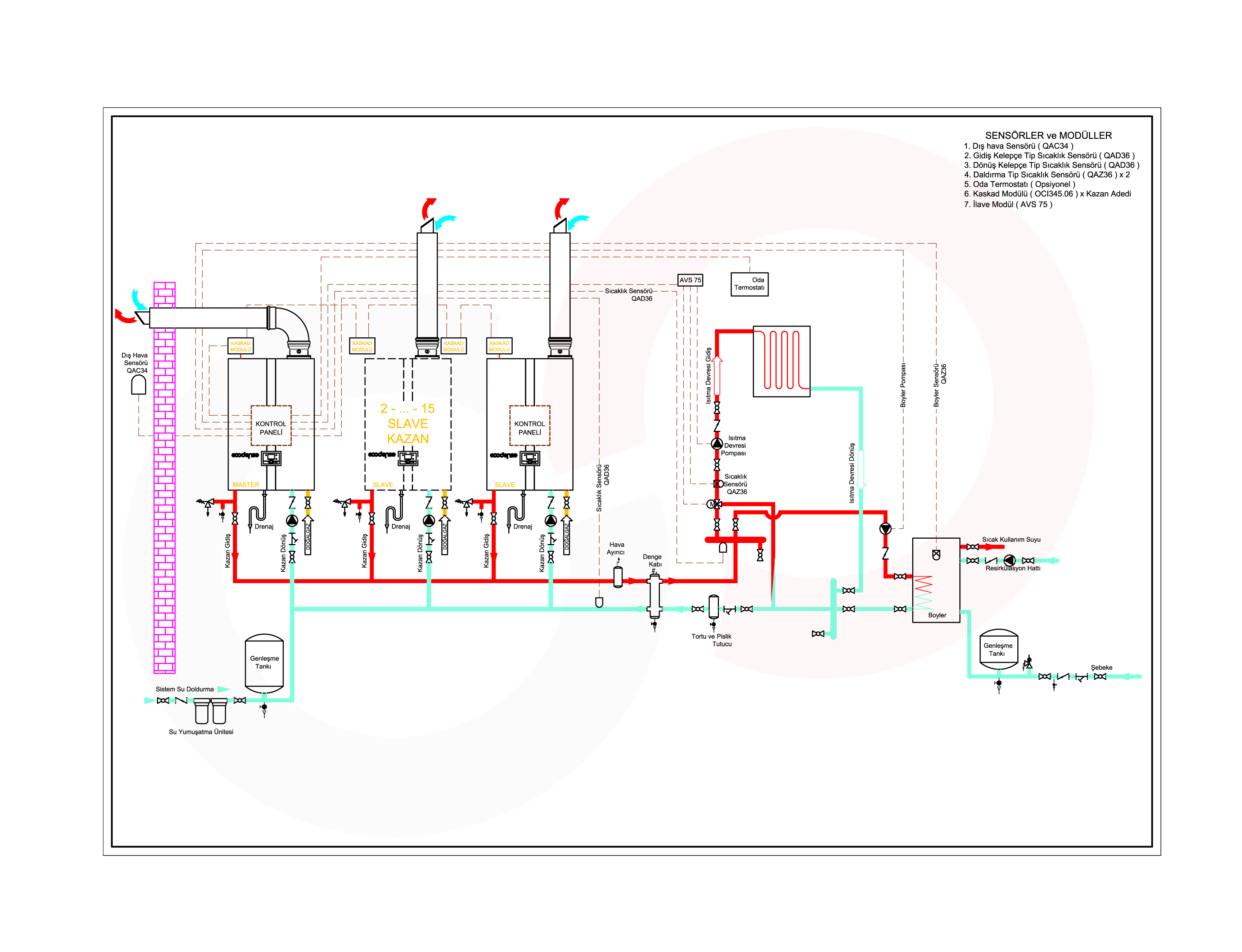

- DENGE KABI - KASKAD RADYATÖR + BOYLER 3 YOLLU VANALI DEVRE ŞEMASI

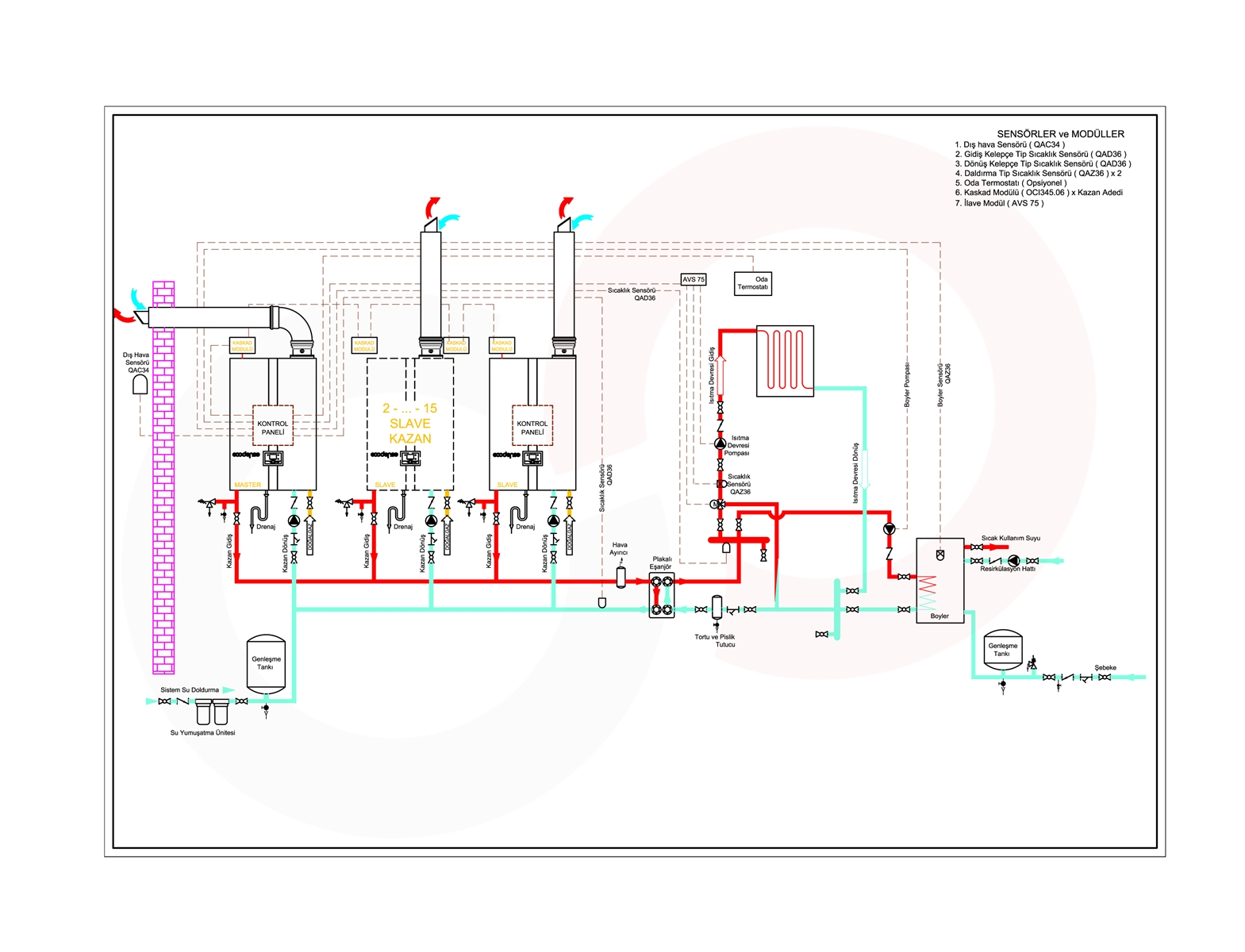

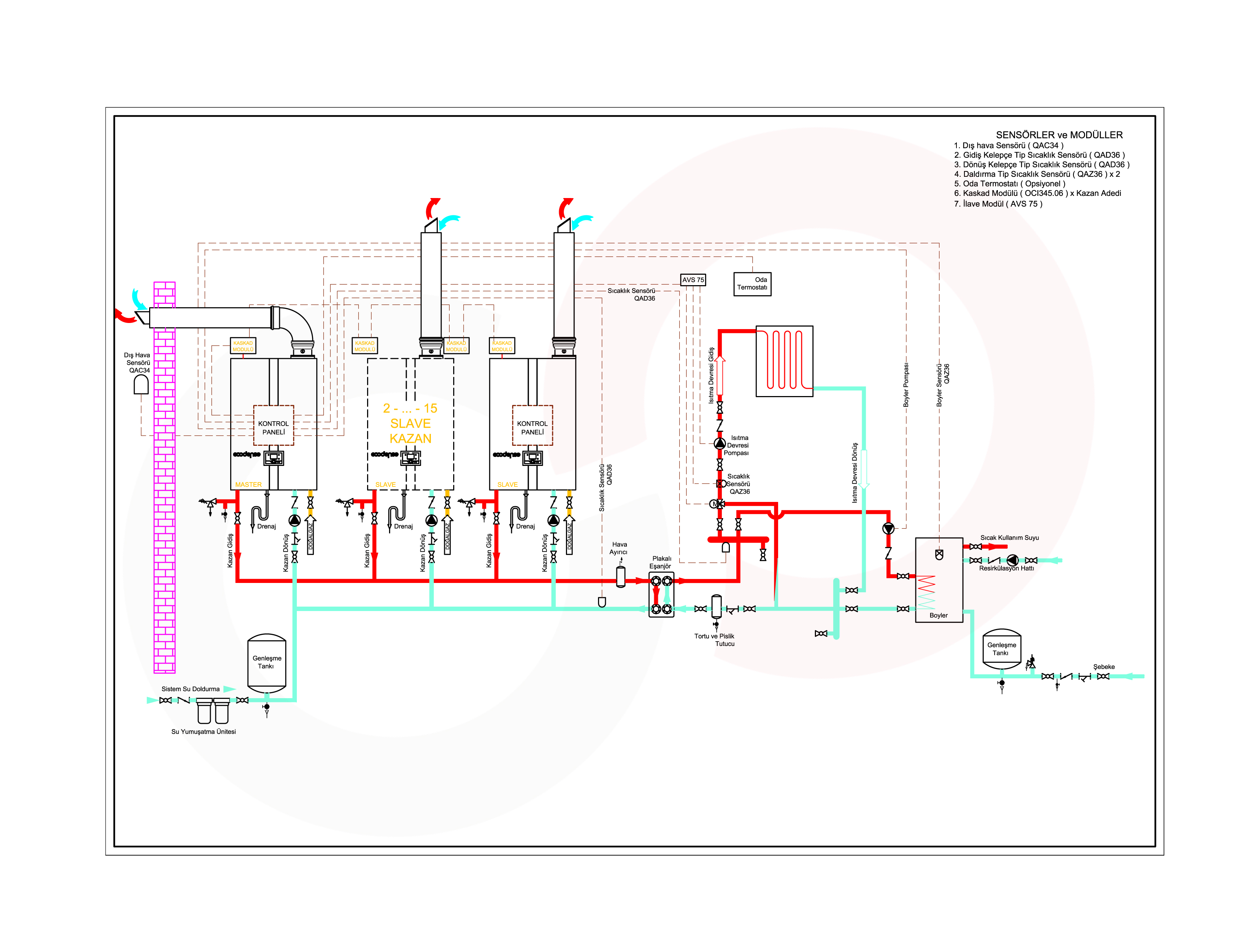

- PLAKALI EŞANJÖR - KASKAD RADYATÖR + 3 YOLLU VANALI DEVRE ŞEMASI

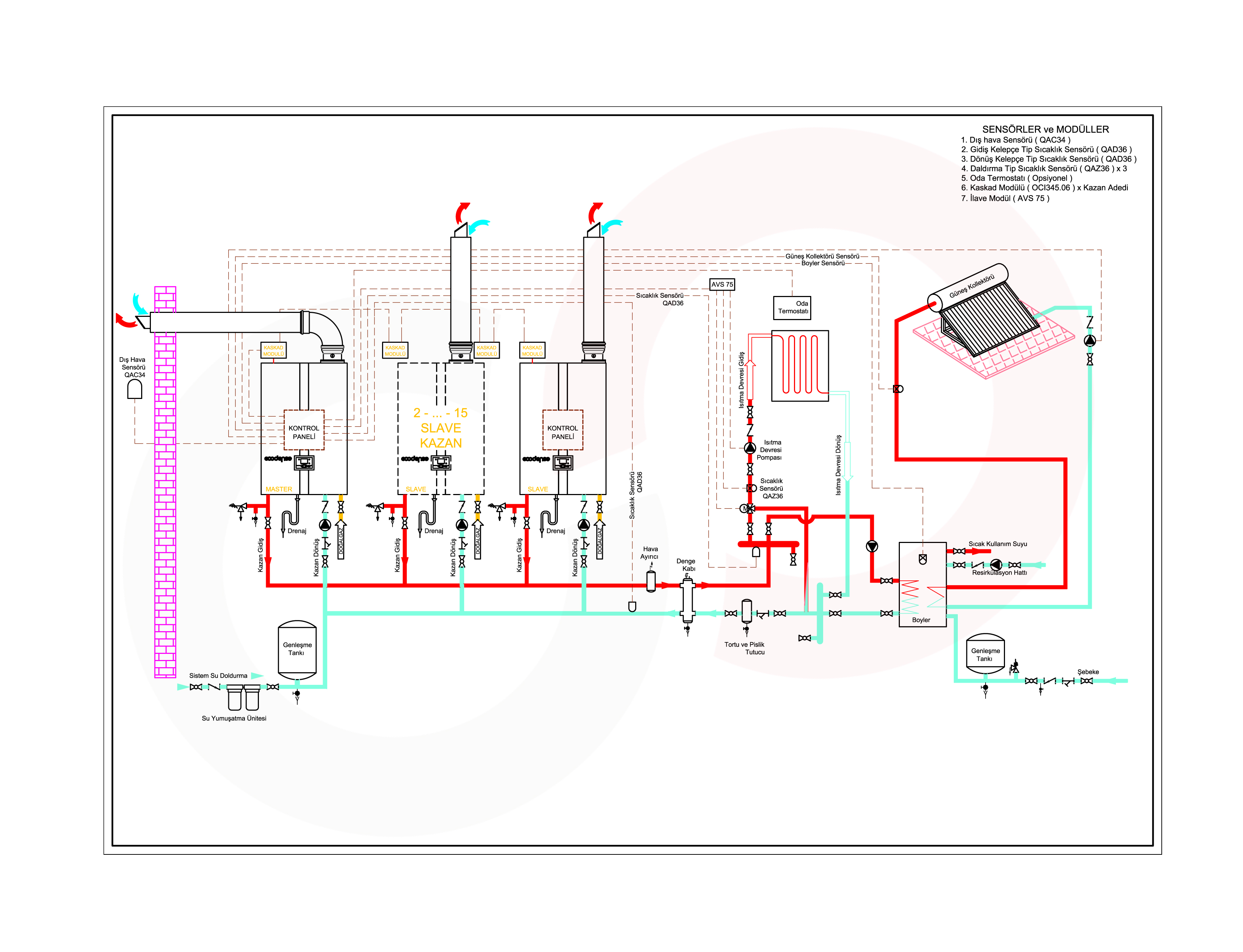

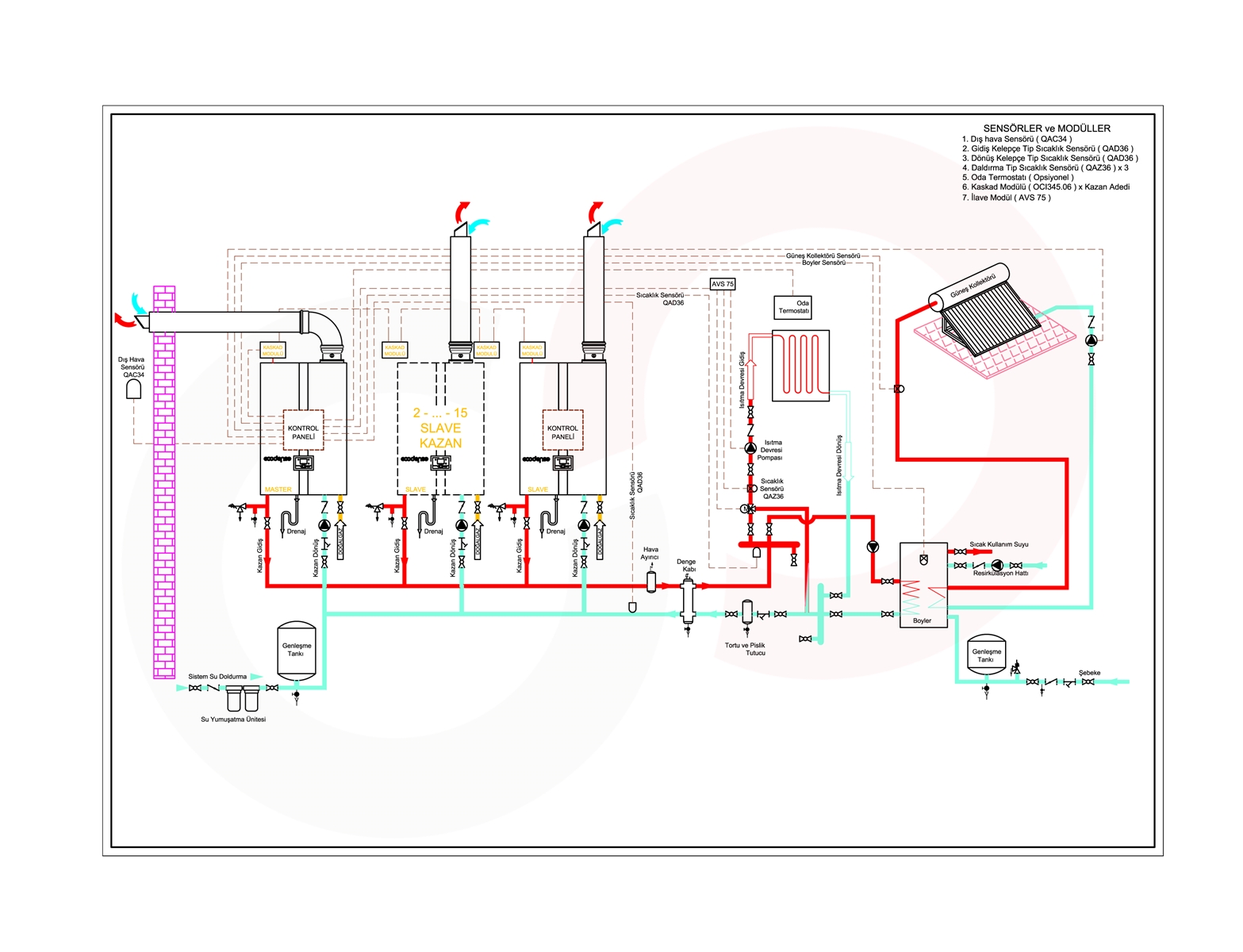

- DENGE KABI - KASKAD RADYATÖR + BOYLER + GÜNEŞ ENERJİSİ DEVRE ŞEMASI

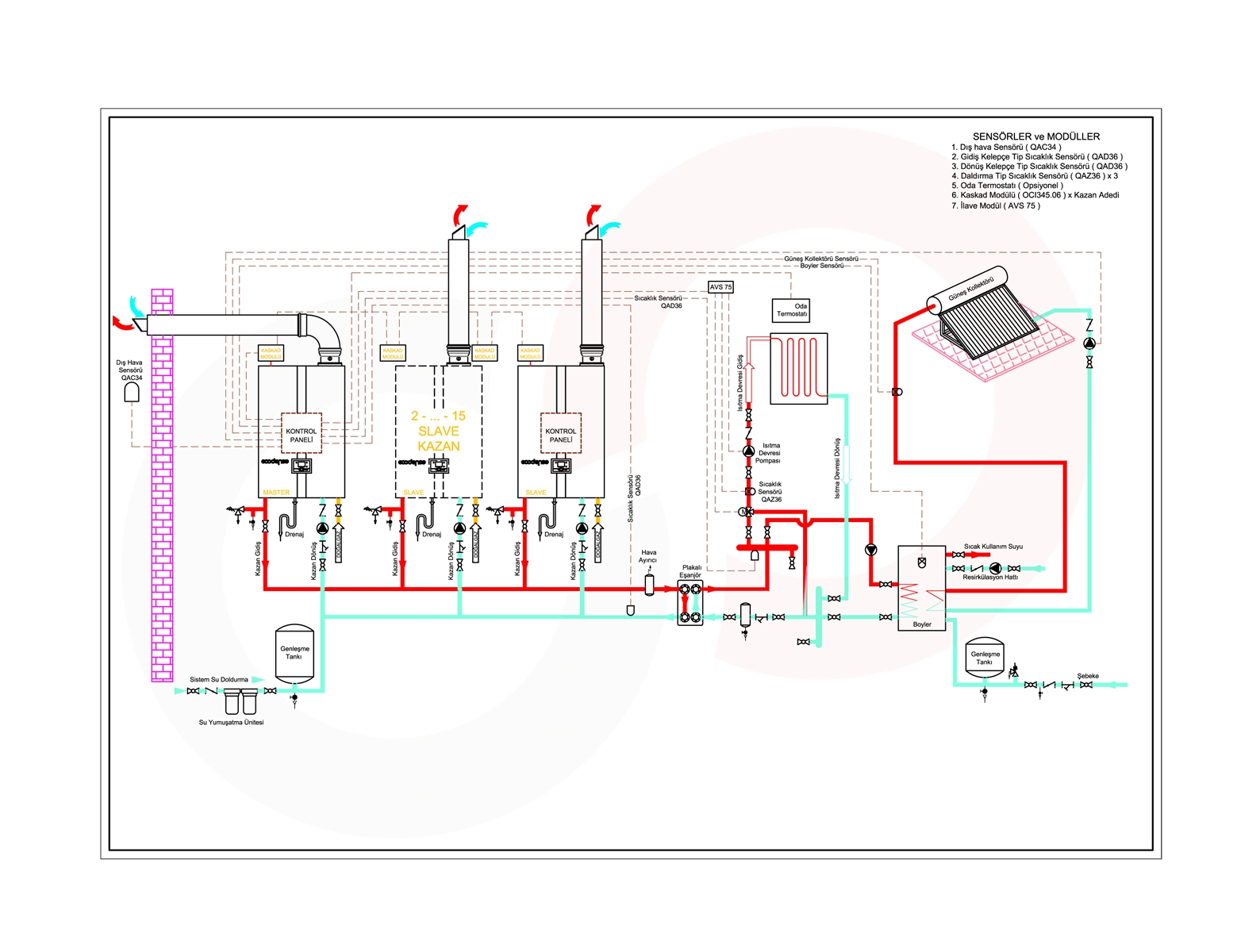

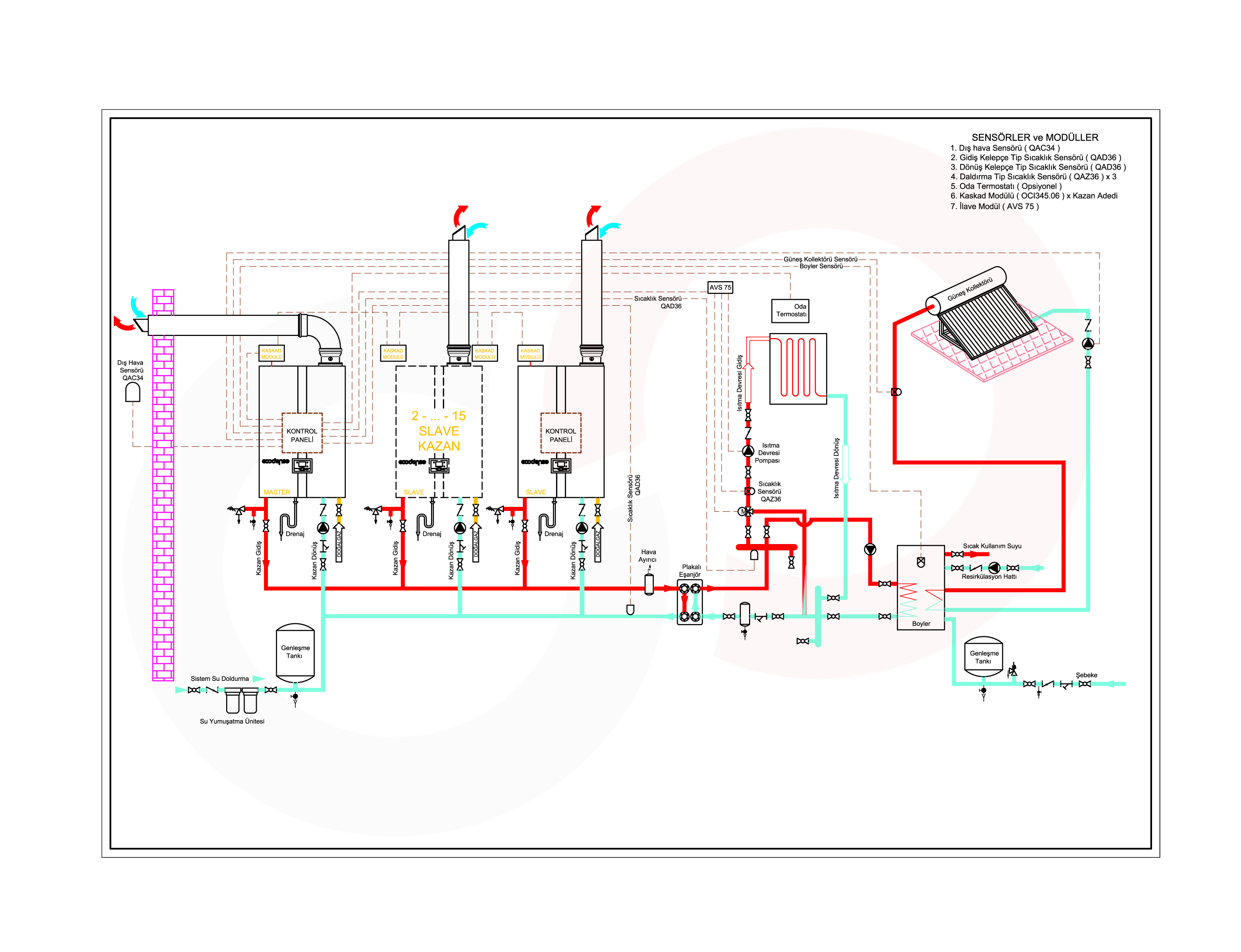

- PLAKALI EŞANJÖR - KASKAD RADYATÖR + BOYLER + GÜNEŞ ENERJİSİ DEVRE ŞEMASI

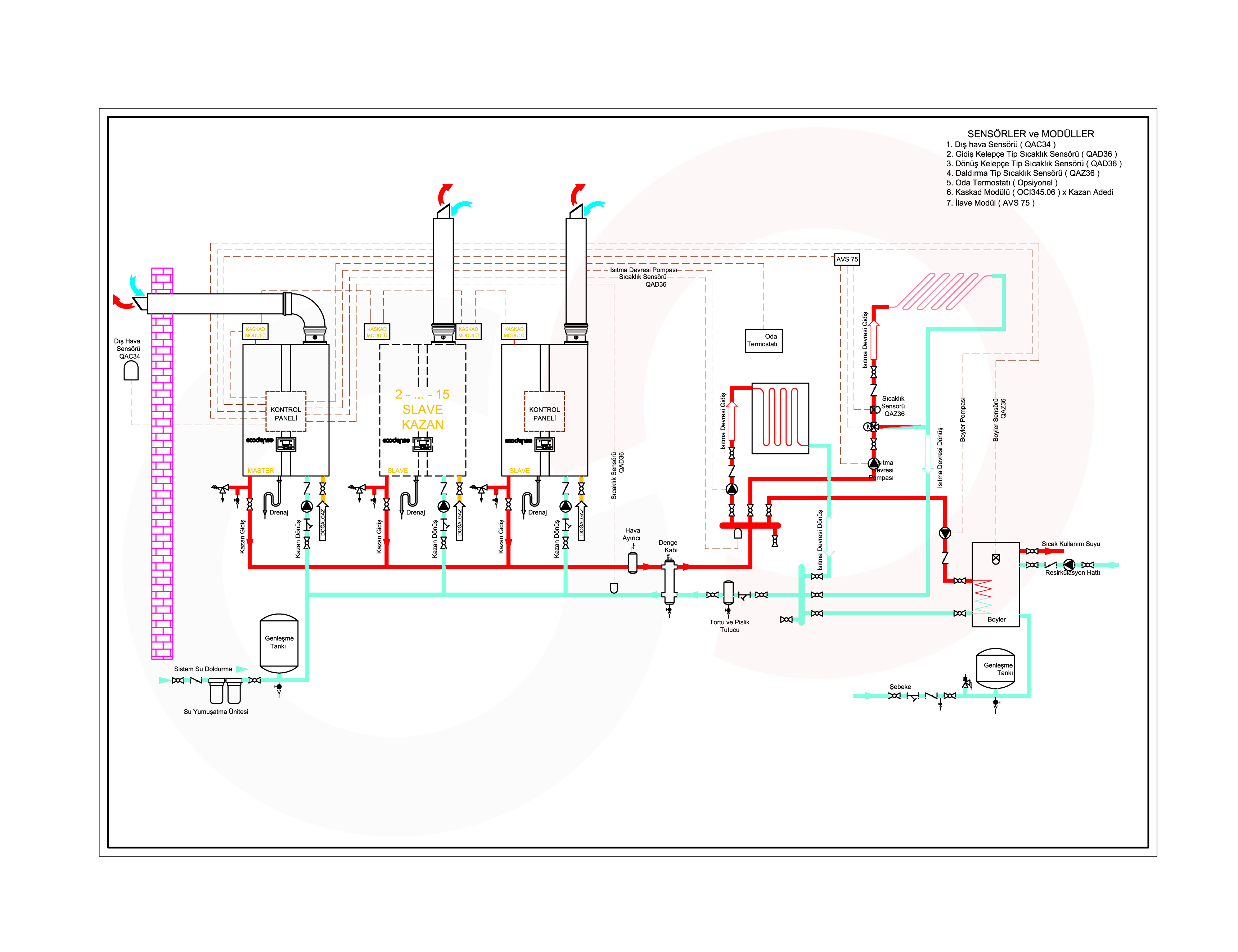

- DENGE KABI - KASKAD RADYATÖR + YERDEN ISITMA + BOYLER DEVRE ŞEMASI

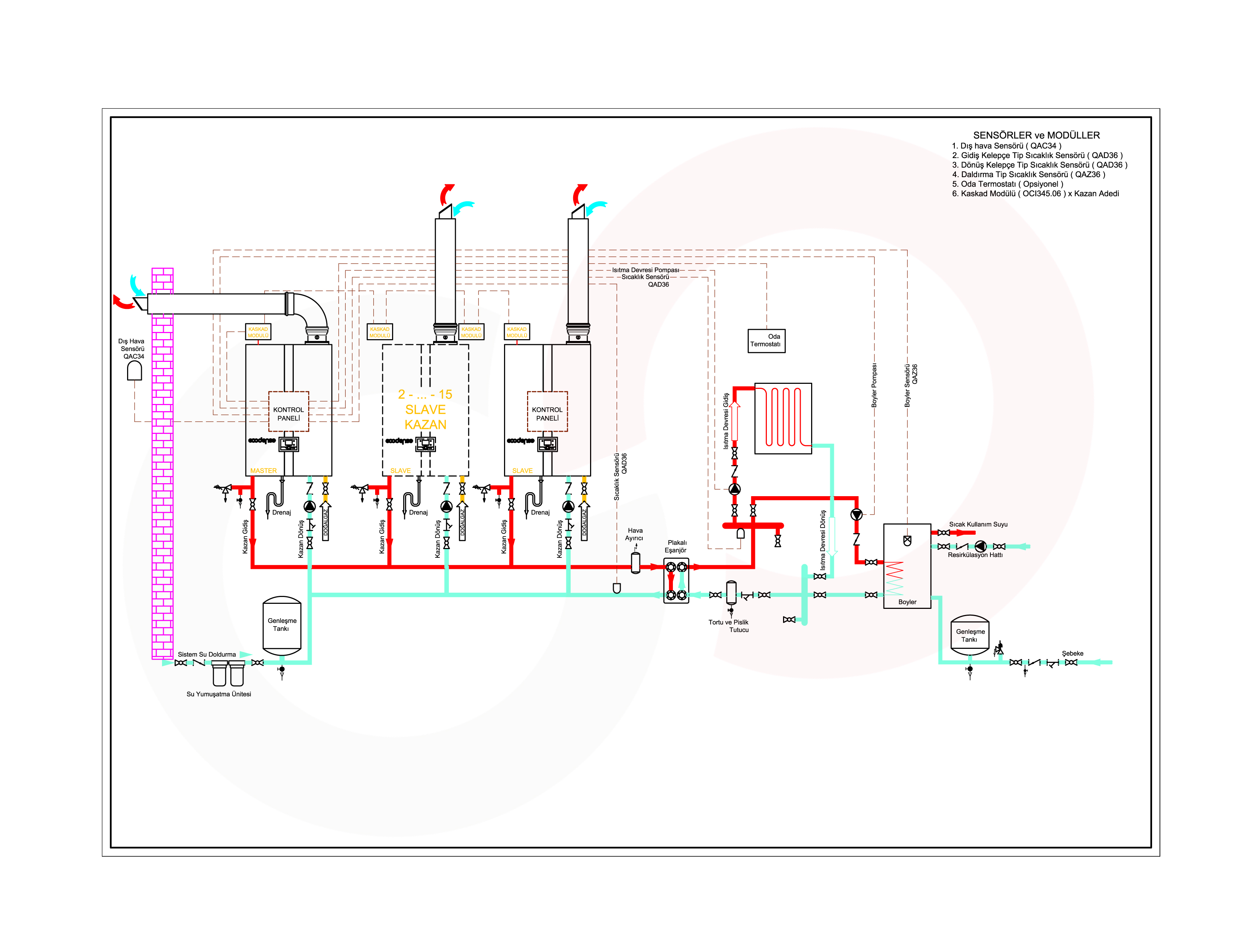

- PLAKALI EŞANJÖR - KASKAD RADYATÖR + BOYLER DEVRE ŞEMASI

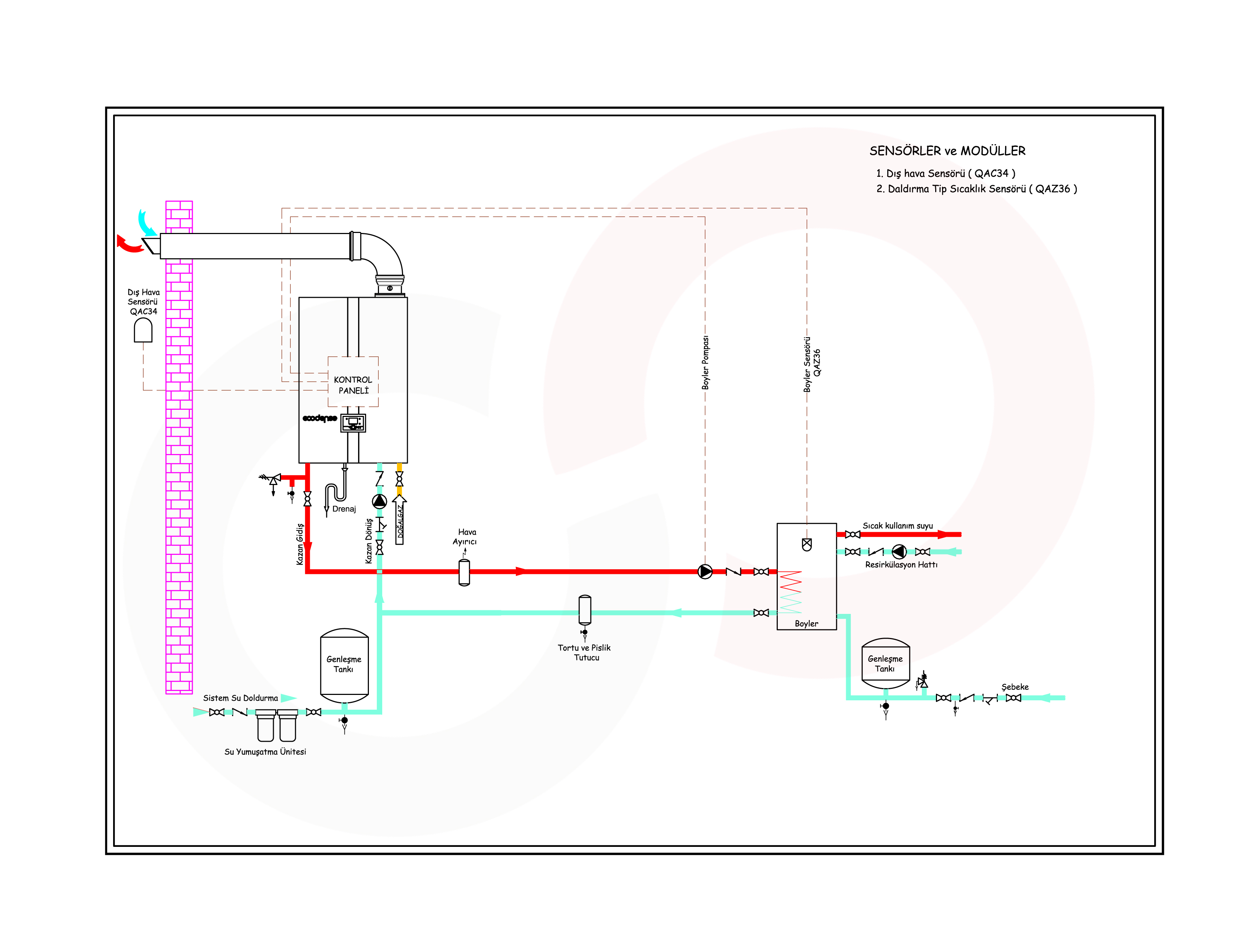

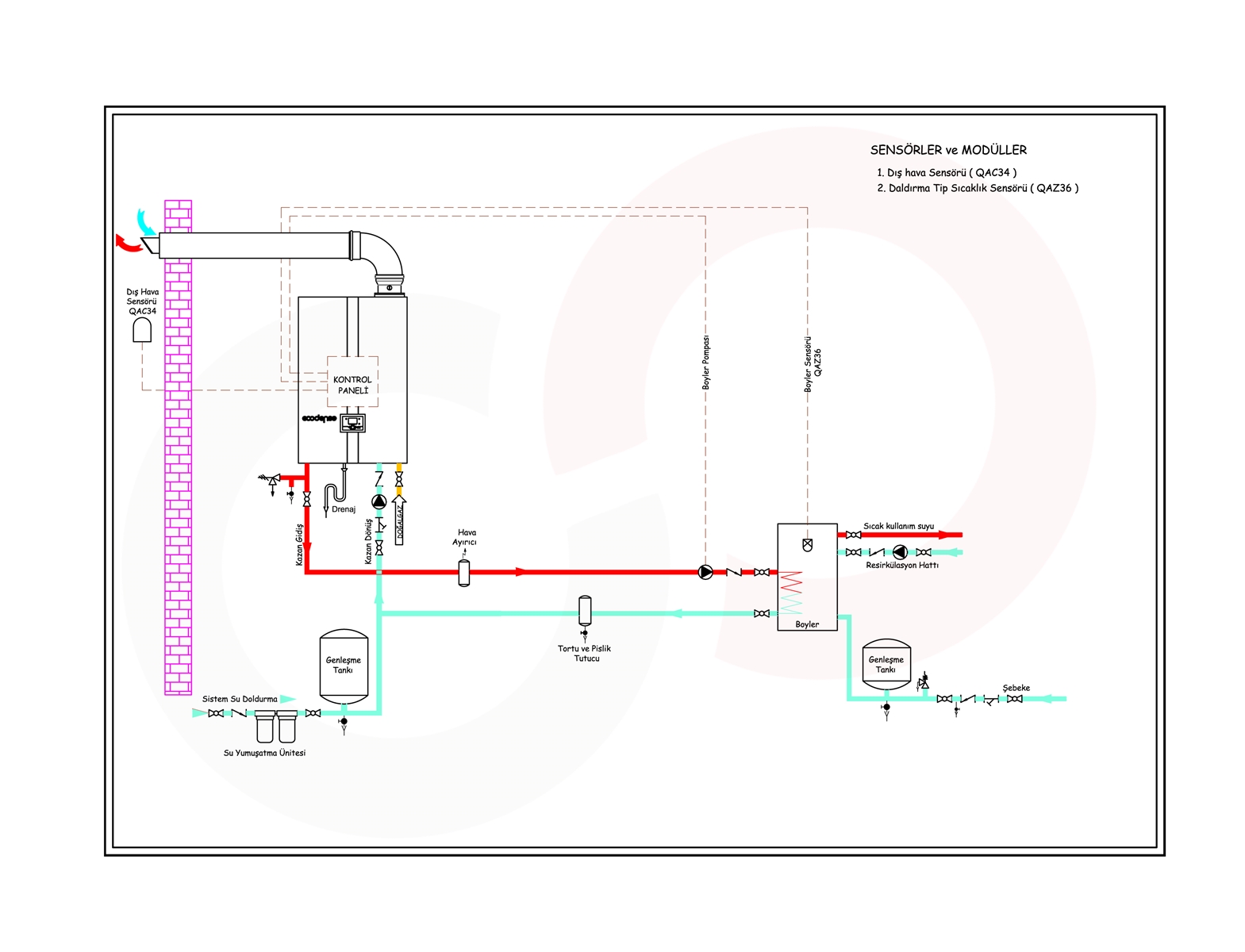

- DENGE KABI - BOYLER DEVRE ŞEMASI

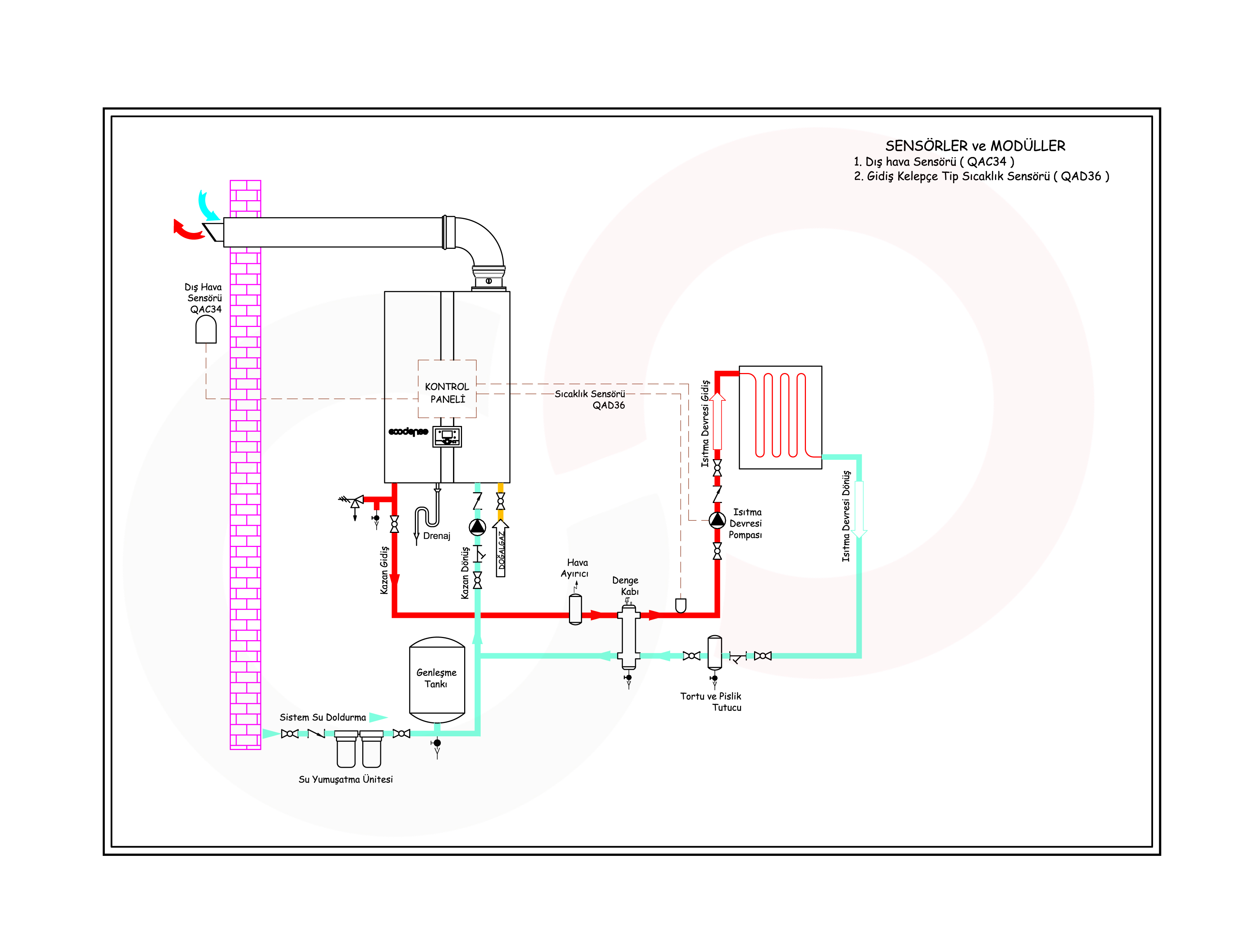

- DENGE KABI - RADYATÖR DEVRE ŞEMASI

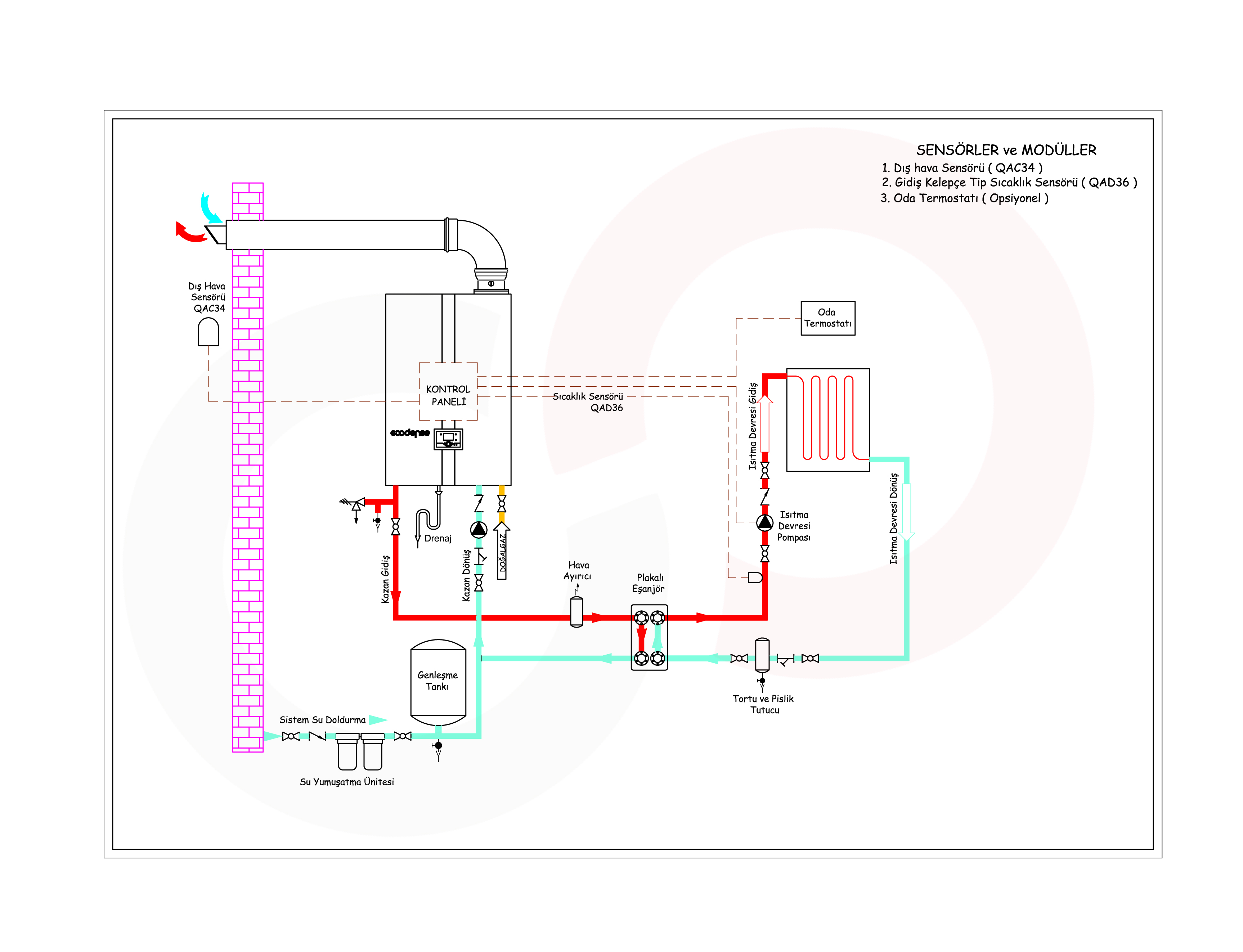

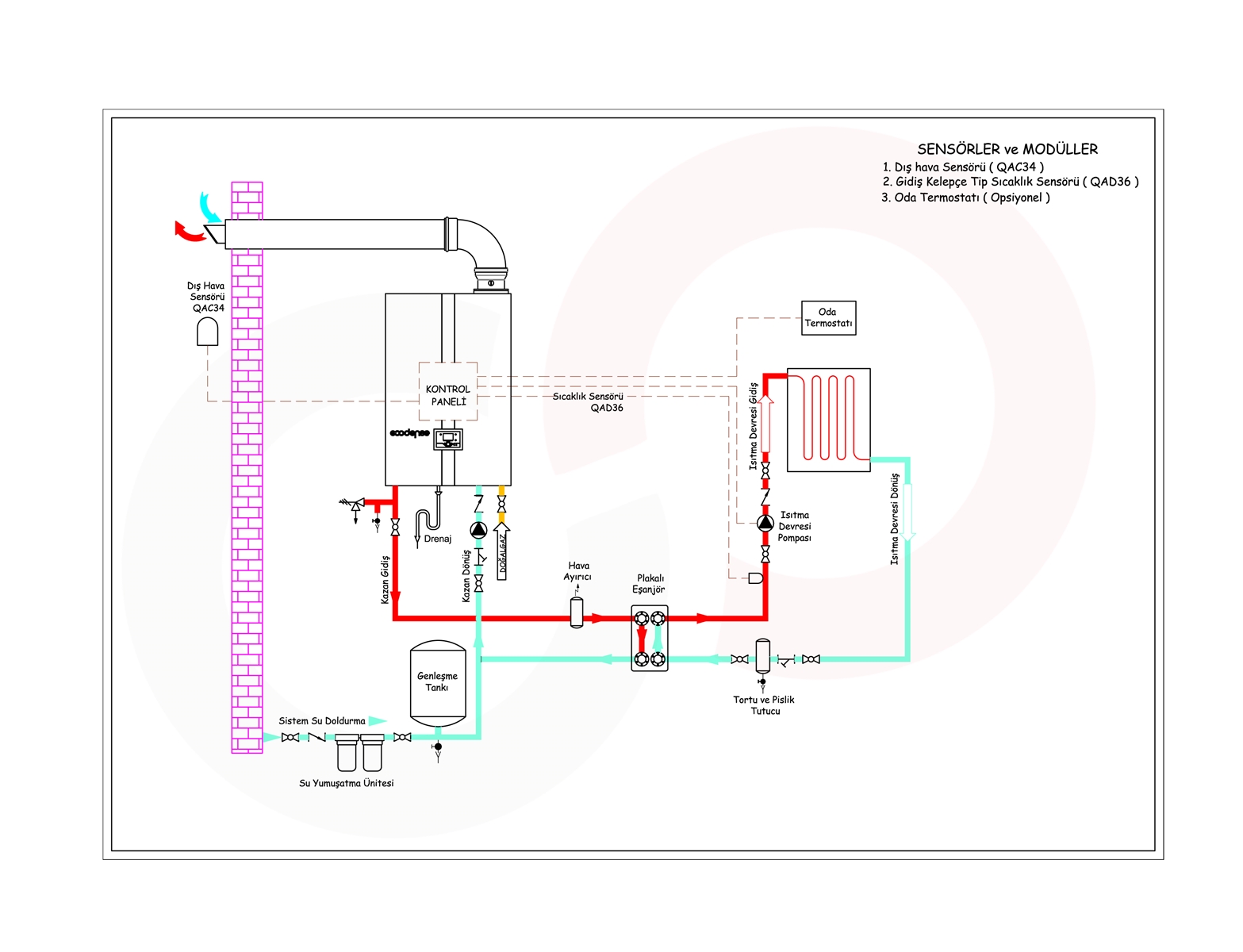

- PLAKALI EŞANJÖR - RADYATÖR DEVRE ŞEMASI

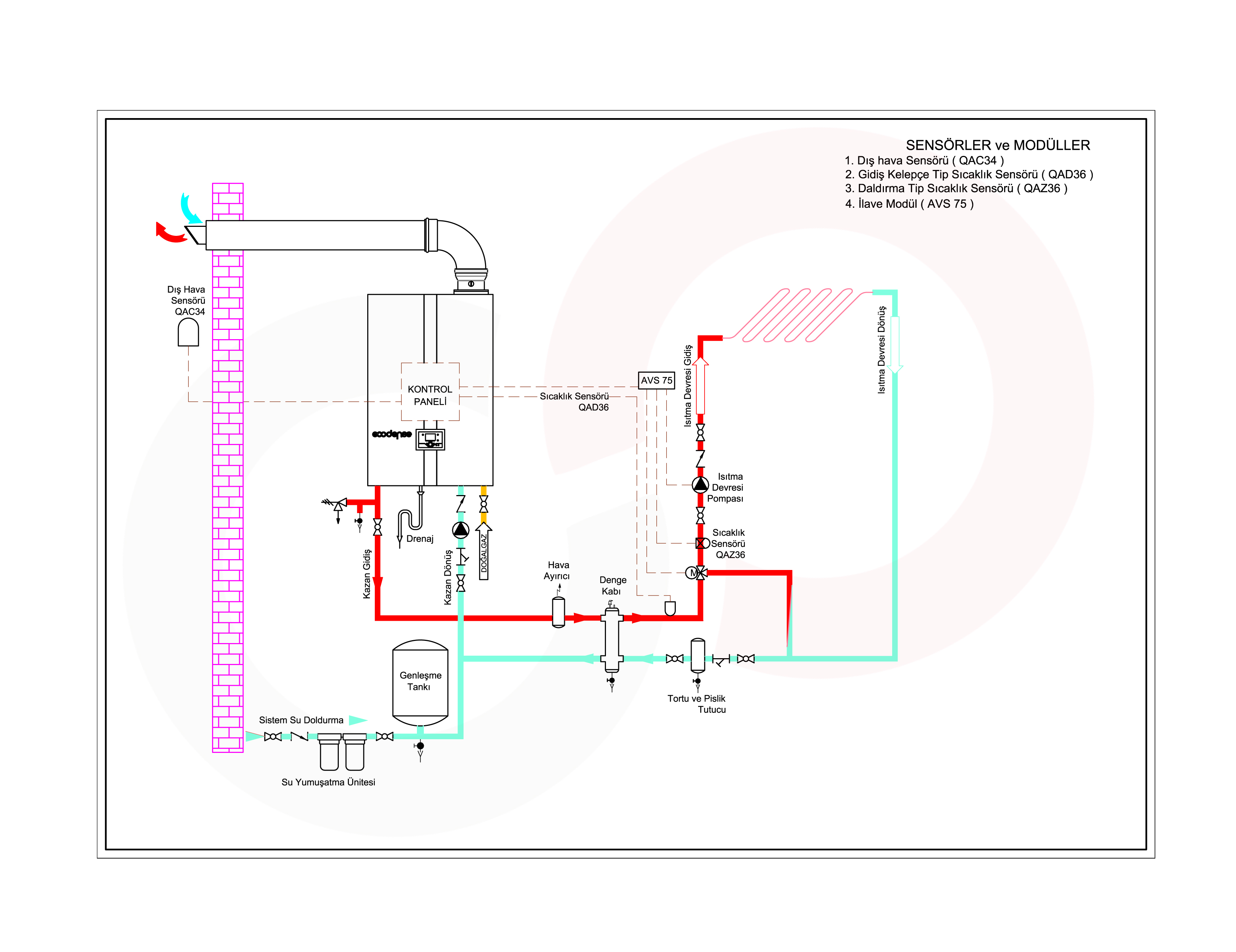

- DENGE KABI - YERDEN ISITMA DEVRE ŞEMASI
- PLAKALI EŞANJÖR - YERDEN ISITMA DEVRE ŞEMASI
- DENGE KABI - YERDEN ISITMA + BOYLER DEVRE ŞEMASI

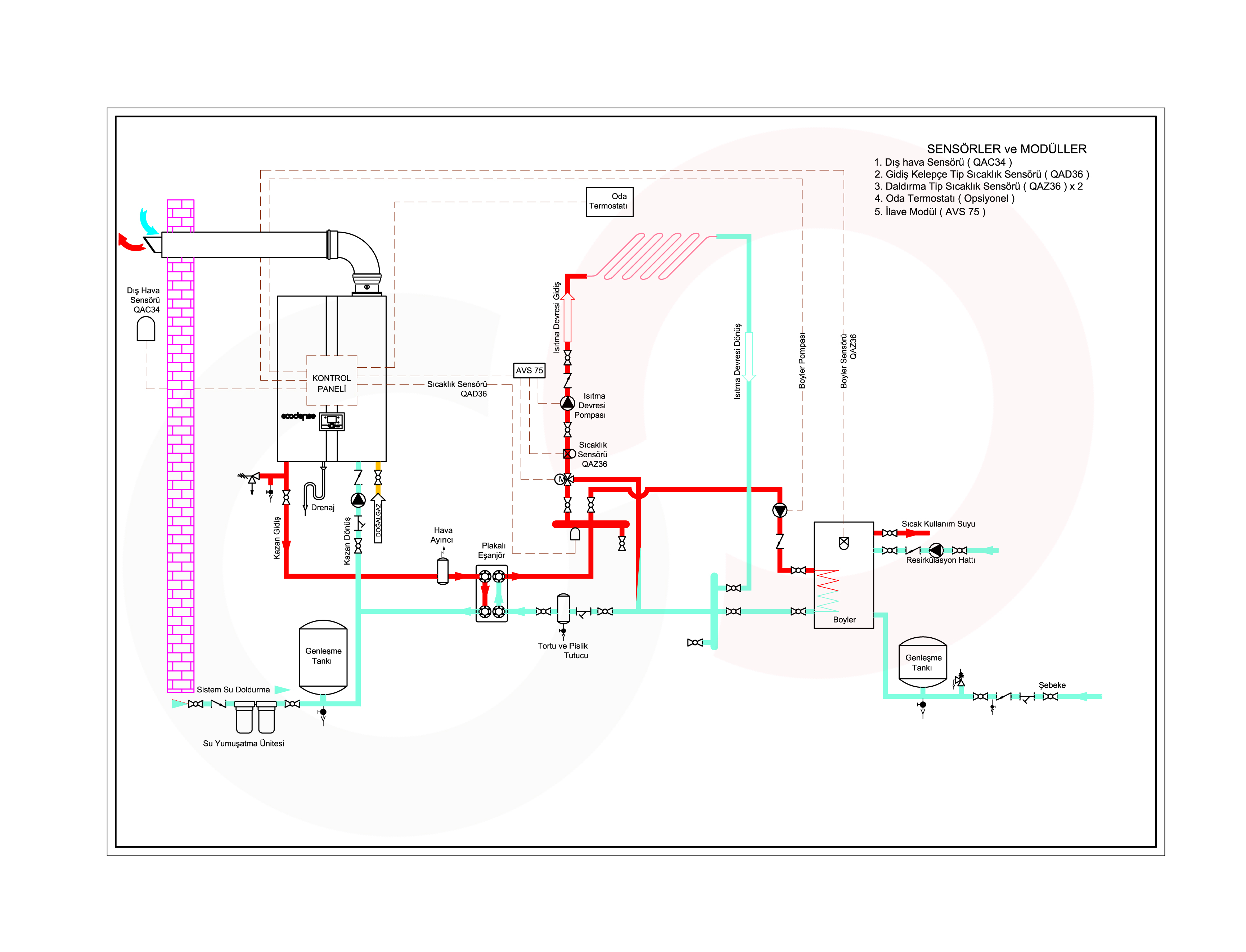

- PLAKALI EŞANJÖR - YERDEN ISITMA + BOYLER DEVRE ŞEMASI

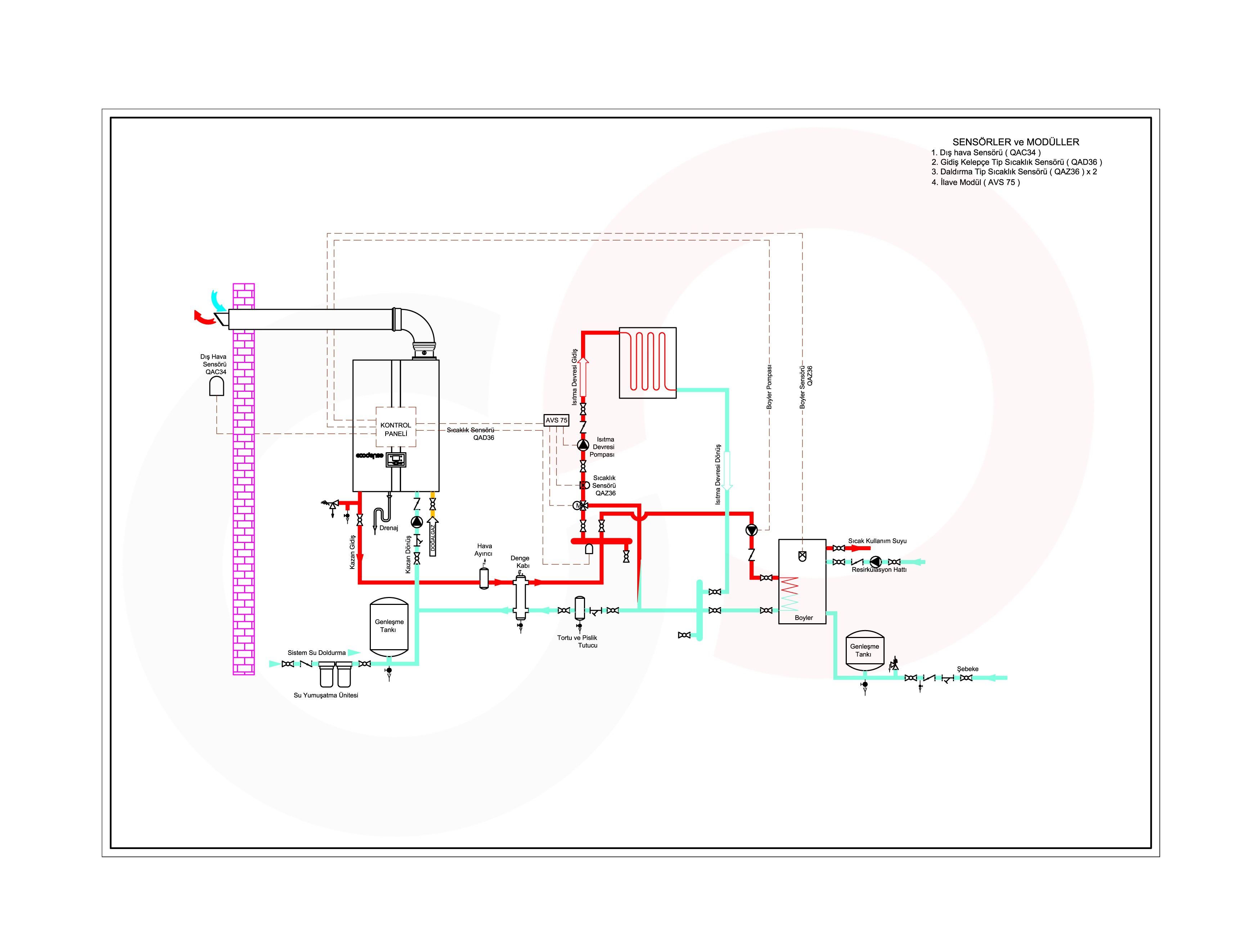

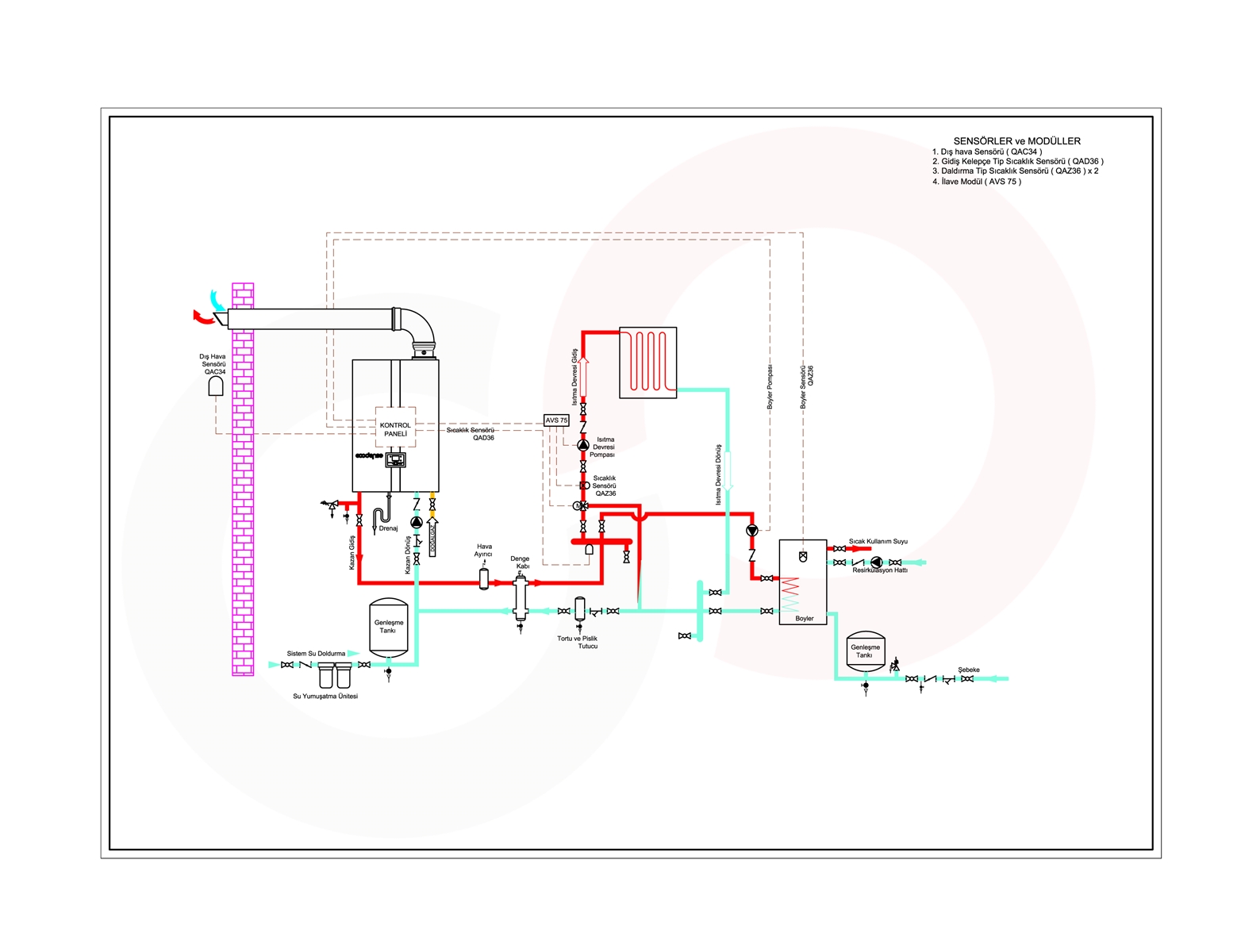

- DENGE KABI - RADYATÖR 3 YOLLU VANALI DEVRE ŞEMASI

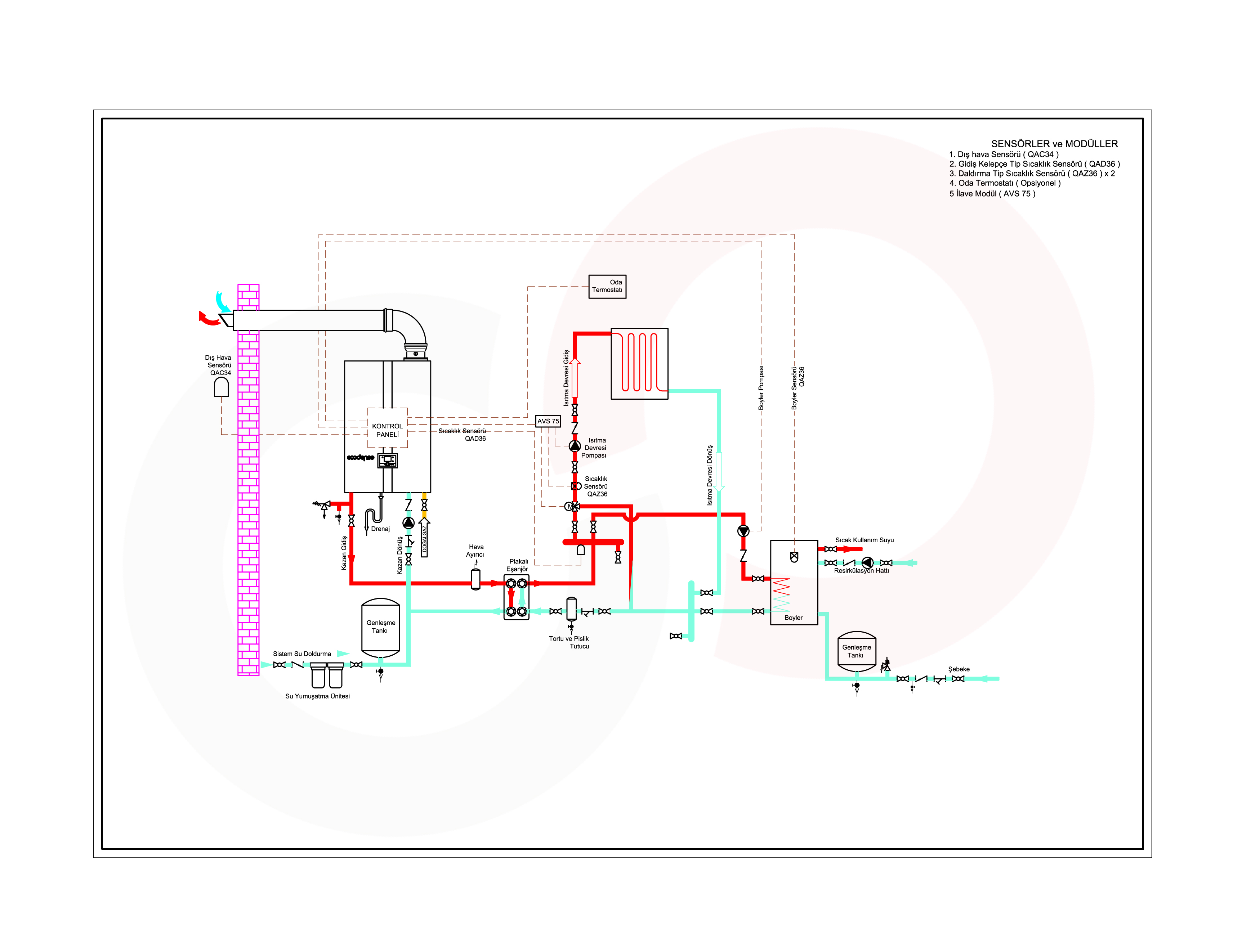

- PLAKALI EŞANJÖR - RADYATÖR 3 YOLLU VANALI DEVRE ŞEMASI

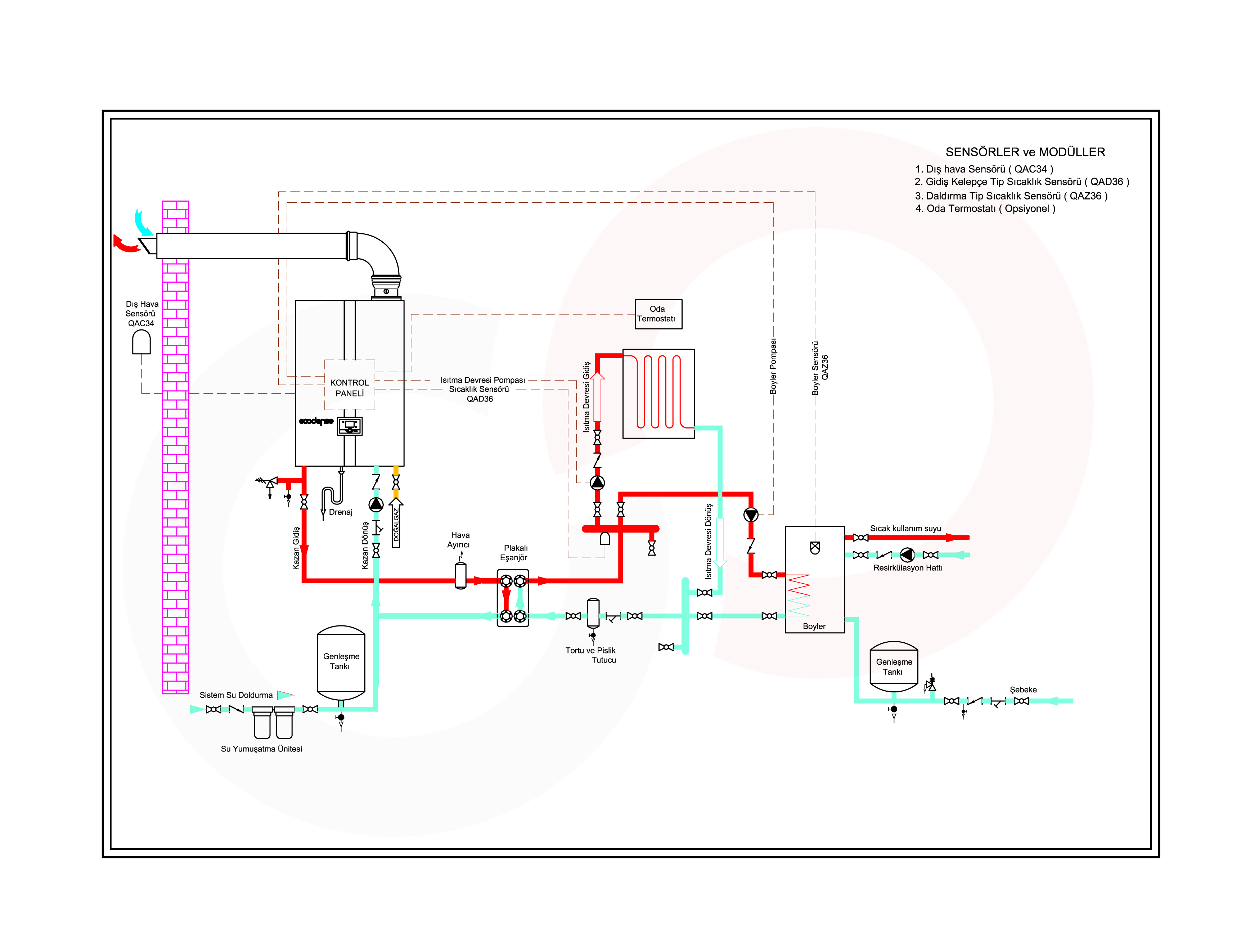

- PLAKALI EŞANJÖR - RADYATÖR + BOYLER DEVRE ŞEMASI

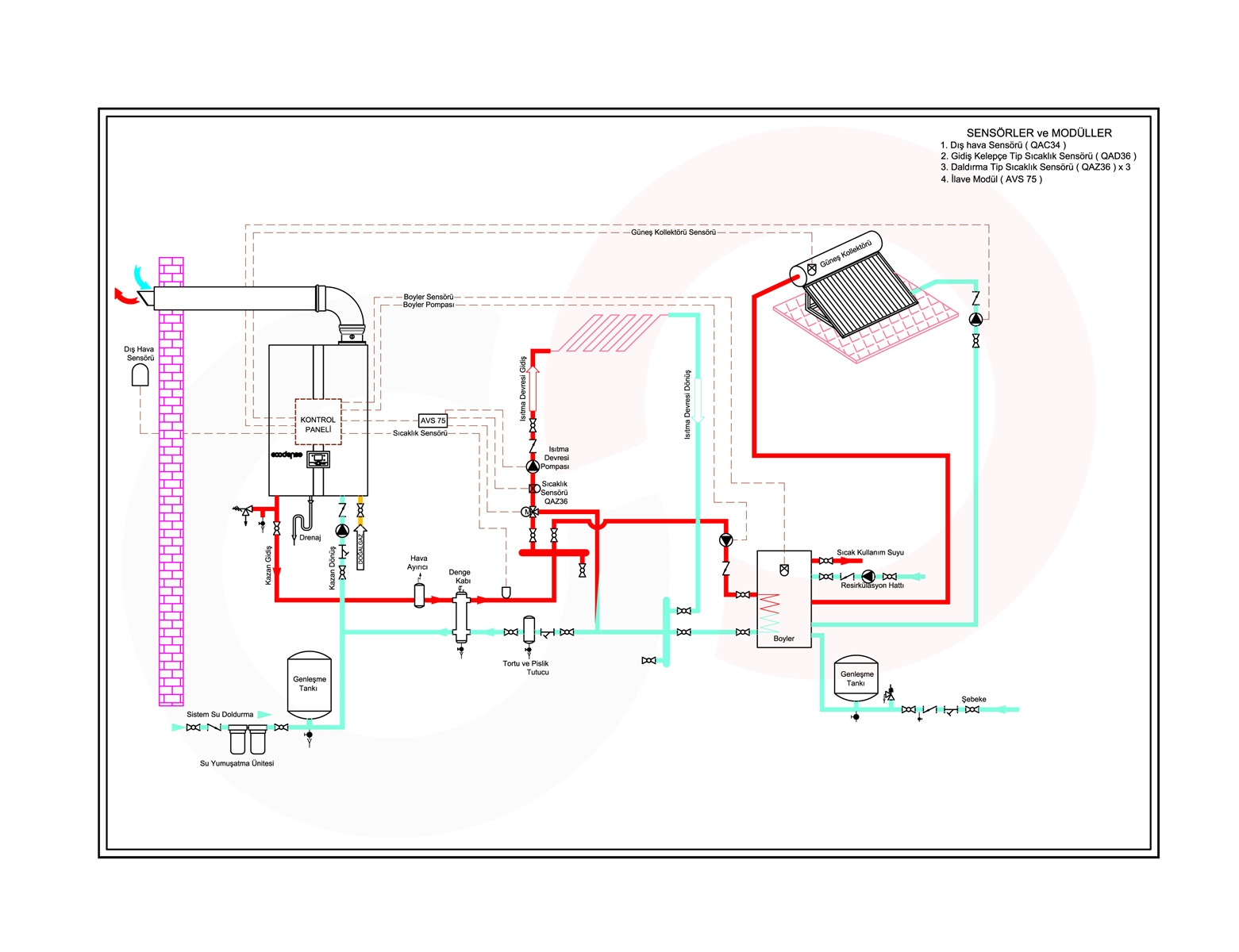

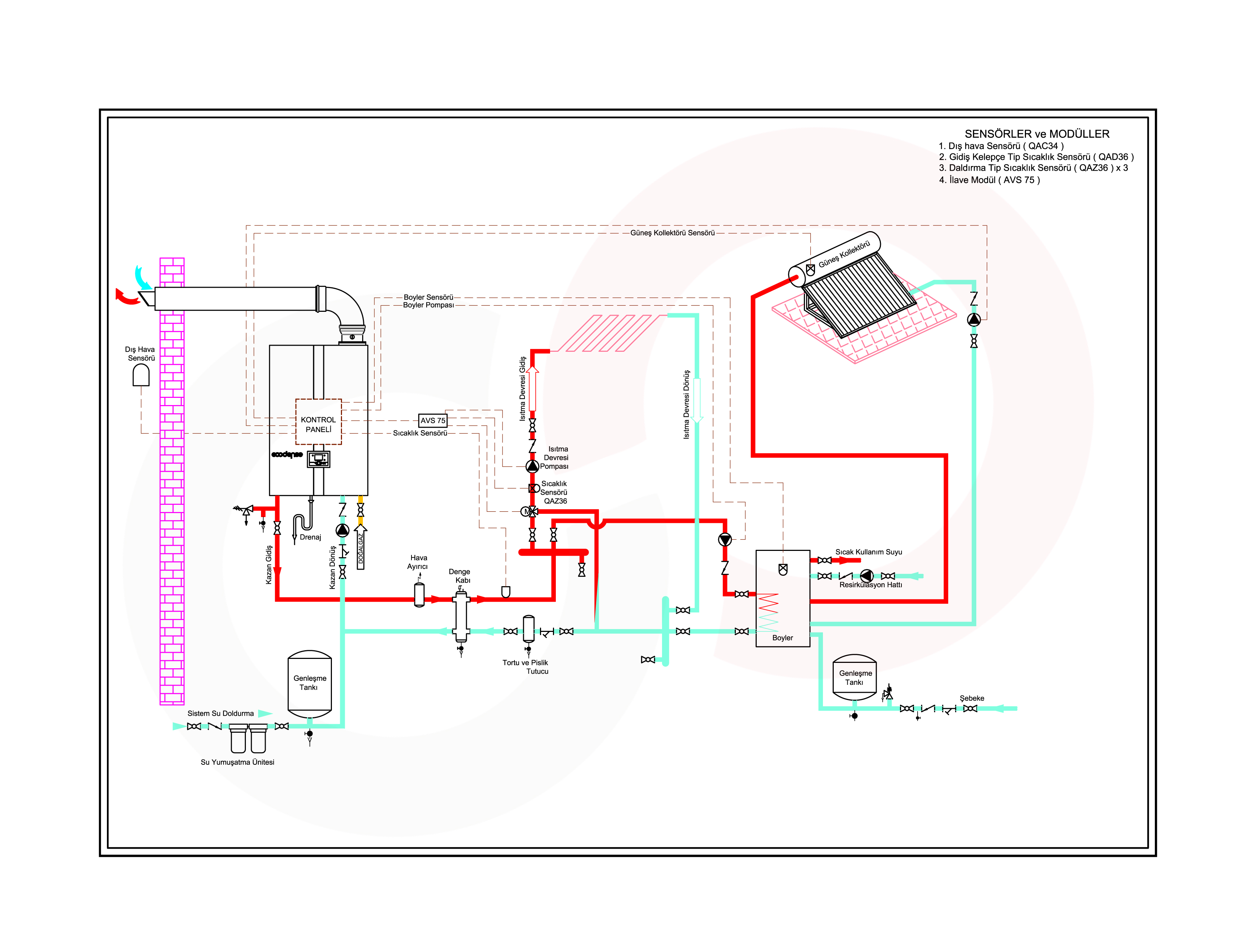

- DENGE KABI - YERDEN ISITMA + BOYLER + GÜNEŞ ENERJİSİ DEVRE ŞEMASI

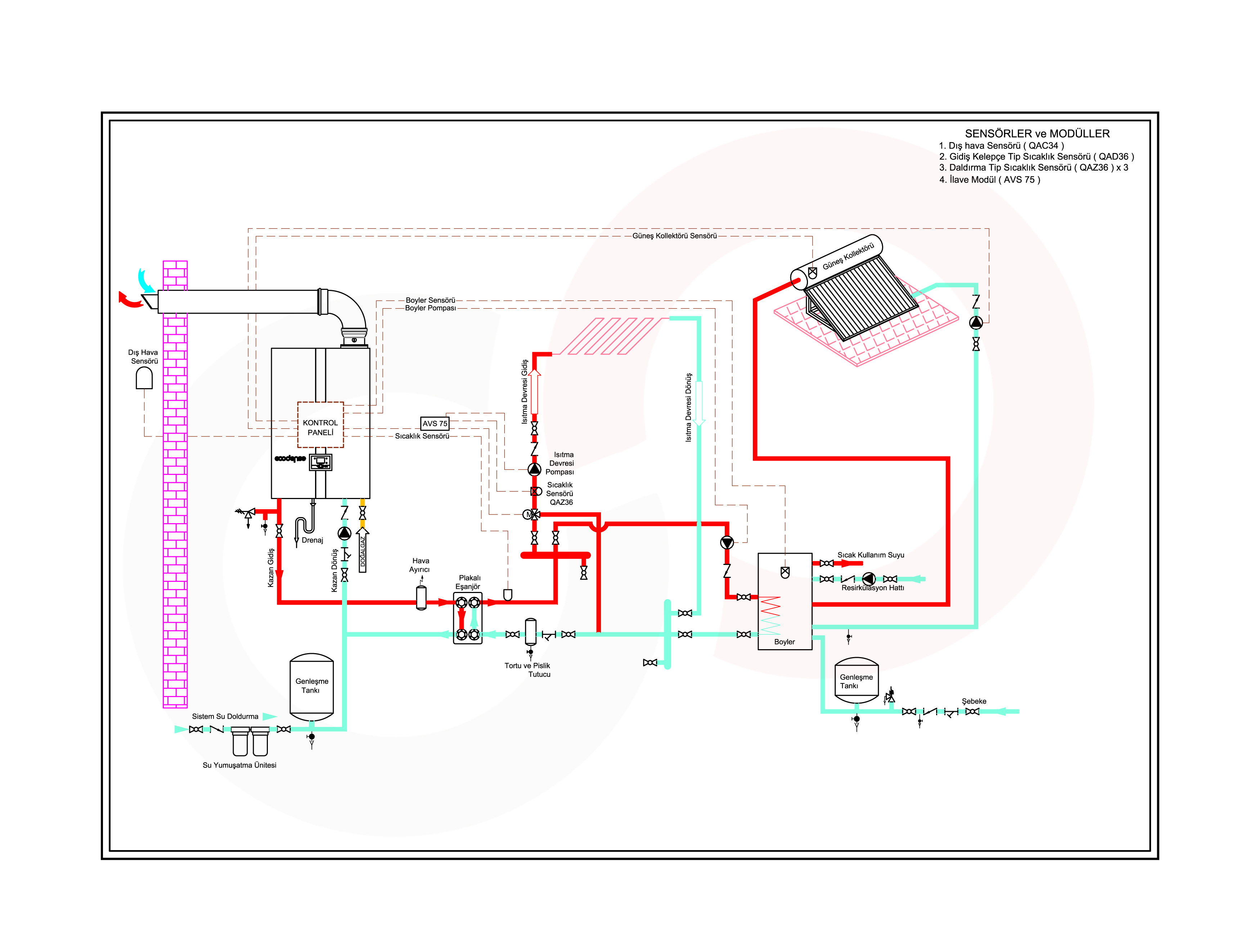

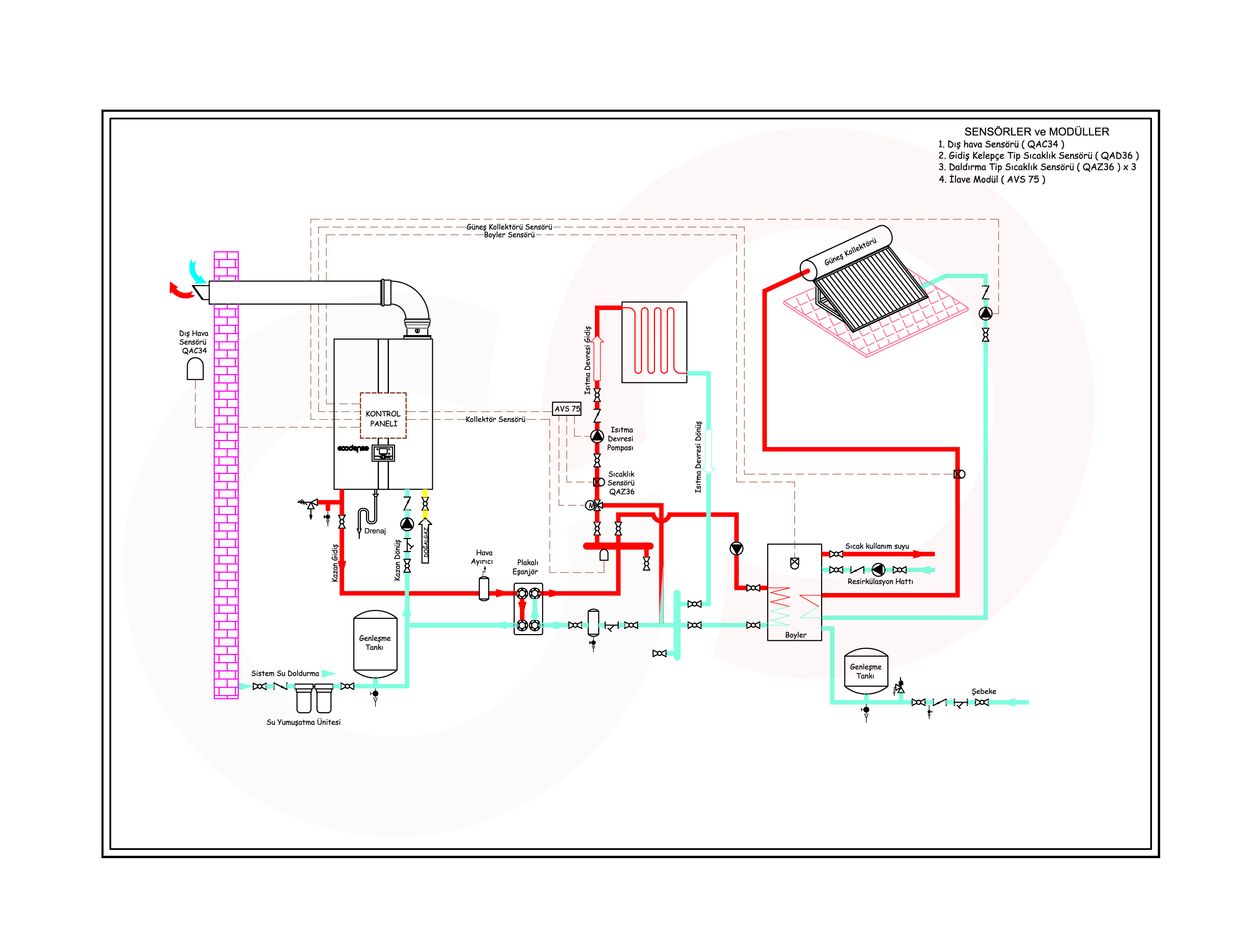

- PLAKALI EŞANJÖR - YERDEN ISITMA + BOYLER + GÜNEŞ ENERJİSİ DEVRE ŞEMASI
