Конденсационные котлы

Конденсационные котлы напольного типа

Серия FTC-X Plus Серия FTC-X Plus Серия FTC-X Plus
Серия FTC-X Plus
Серия FTC-X Plus
Серия FTC-X Plus
Скачай изображение продукта

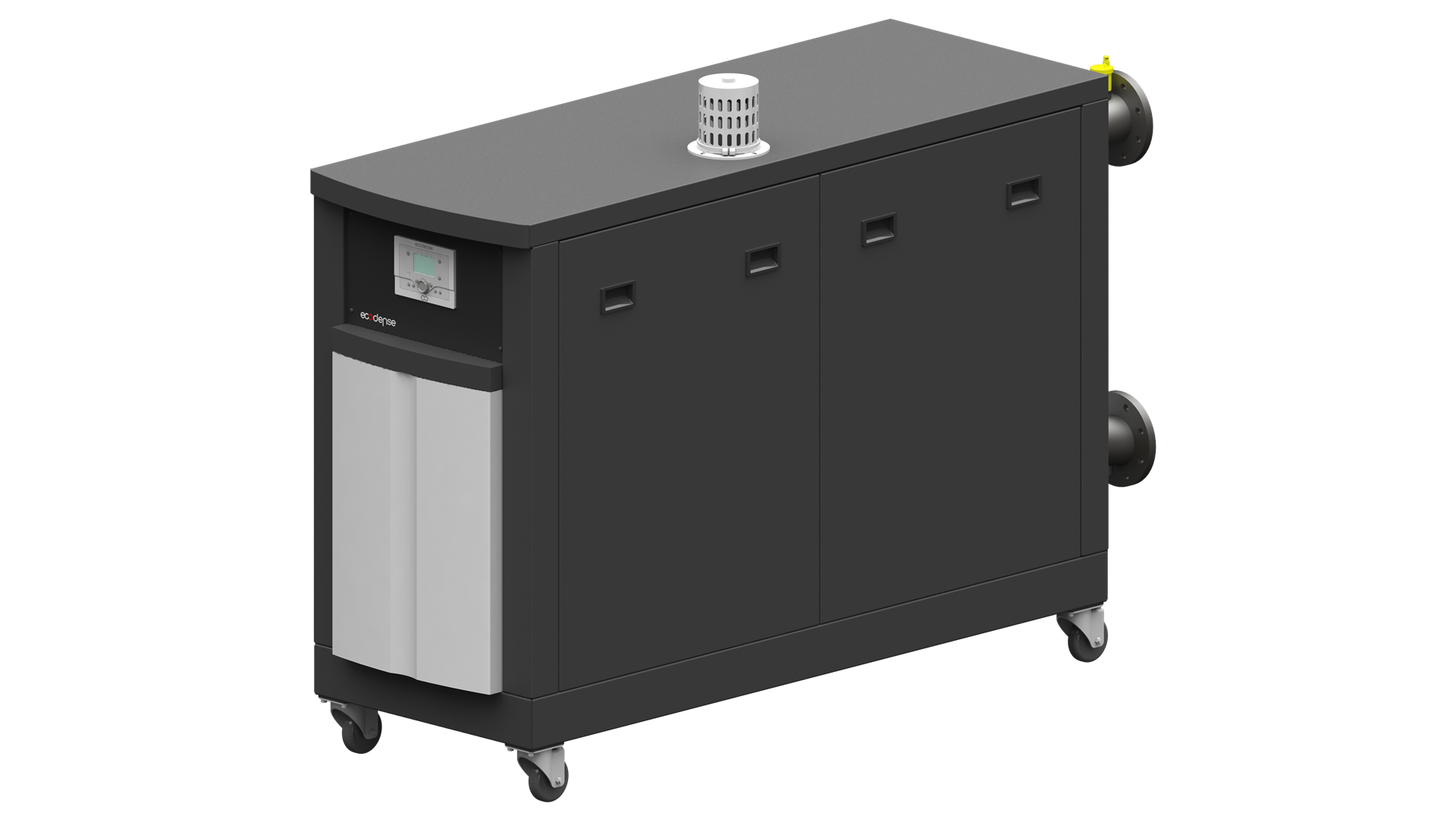

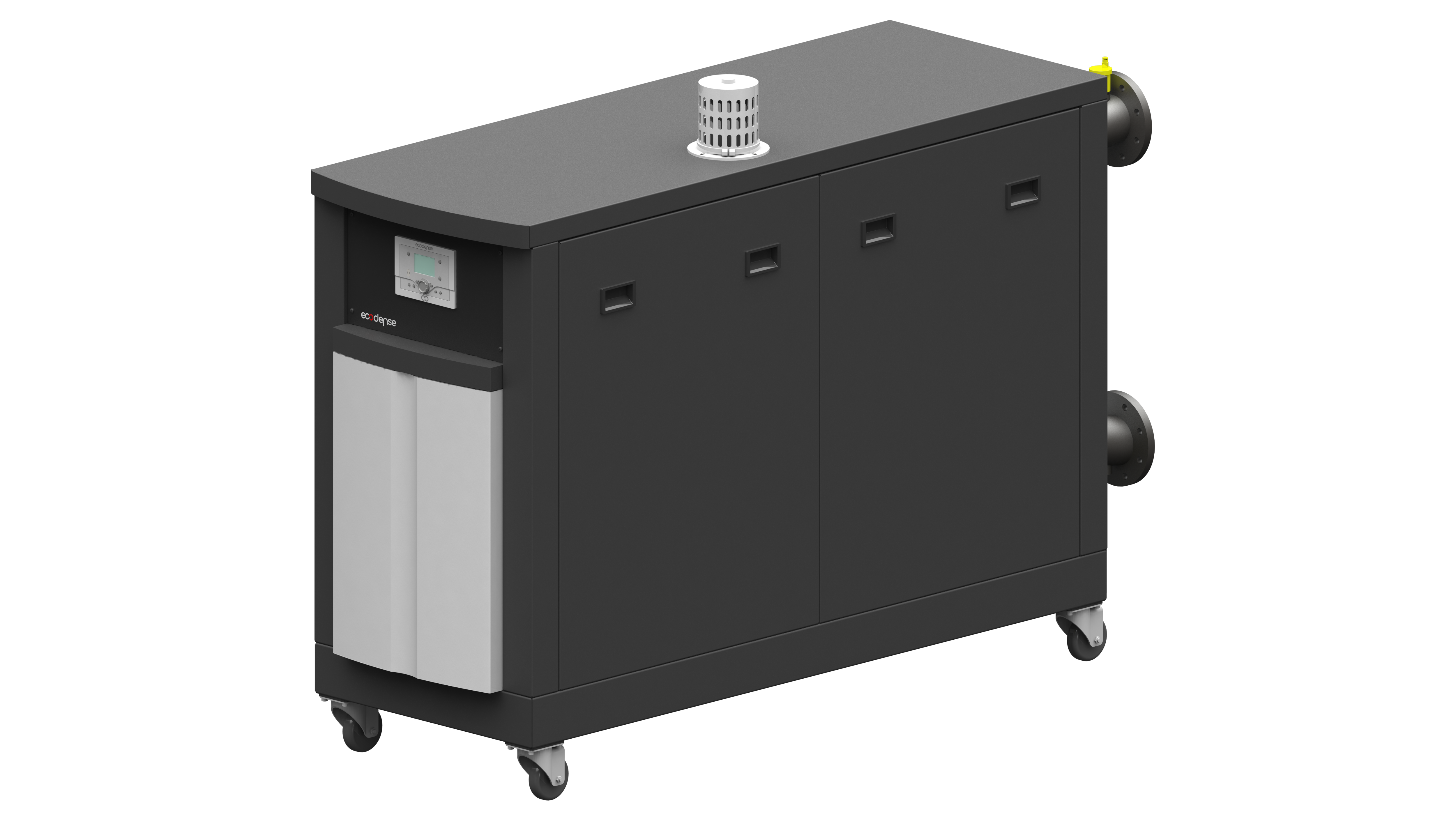

Серия FTC-X Plus

  • Высокий КПД благодаря технологии кондиционирования Premix и стальной микрофакельной горелке с металловолокнистым покрытием.
  • Литой корпус теплообменника из алюминиево-магниевого силикатного сплава, который обеспечивает высокоэффективную теплопередачу и работу,
  • 9 вариантов производительности от 230 кВт до 840 кВт для индивидуальных котлов, широкий диапазон тепловой мощности до 13.440 кВт при каскадной системе,
  • Возможность каскадного подключения до 16 котлов, включая 1 основной и 15 подчиненных котлов,
  • Экономия энергии за счет модуляции 5:1,
  • Простая в использовании ЖК панель с подсветкой,
  • Программирование графика работы на неделю и на день,
  • Составление программы нагрева в зависимости от зимнего и летнего сезона,
  • Работа на природном газе и LPG,
  • Благодаря компактной конструкции экономит используемую площадь при модернизации и планировании котельной,
  • Работа с низким уровнем шума,
  • Благодаря роликам в нижней части котла упрощает перемещение и транспортировку,
  • Экологически безопасные отопительные системы с низким уровнем эмиссии NOx и CO.
  • Простое техобслуживание.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Ед. изм. FTC-X
200 PLUS		 FTC-X
270 PLUS		 FTC-X
340 PLUS		 FTC-X
410 PLUS		 FTC-X
480 PLUS		 FTC-X
550 PLUS		 FTC-X
680		 FTC-X
760		 FTC-X
840
Тепловая мощность
Максимальная тепловая мощность кВт 230 300 380 450 530 605 680 760 840
Минимальная тепловая мощность кВт 32 40 50 60 65 65 90 105 115
Максимальная тепловая мощность при отоплении (80°C / 60°C) кВт 214 285 356 429 498 570 643 713 788
Минимальная тепловая мощность при отоплении (80°C / 60°C) кВт 23 31 39 44 55 62 70 84 93
Максимальная тепловая мощность при отоплении (50°C / 30°C) кВт 230 305 380 455 530 605 680 762 848
Минимальная тепловая мощность при отоплении (50°C / 30°C) кВт 26 35 43 49 61 69 78 93 102
КПД
КПД @ Рмакс. (80°C / 60°C) % 97,2 97,5 97,8 97,5 97,8 97,5 97,4 97,6 97,7
КПД @ Pмин. (80°C / 60°C) % 96,5 96,3 96,7 96,4 96,7 96,8 96,4 96,8 96,5
КПД @ Рмакс. (50°C / 30°C) % 104,2 104,5 104,2 104,3 104,2 104,1 104,3 104,2 104,5
КПД @ Pмин. (50°C / 30°C) % 107,2 107,3 107,4 107,3 107,3 107,5 107,4 107,5 107,6
КПД @ 30% (30°C) % 108,4 108,5 108,2 108,9 108,5 108,9 108,5 108,6 108,7
Контур ГВС
Диапазон регулирования температуры при использовании внешнего бака ГВС °C 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65 10-65
Контур отопления
Максимальная температура для отопления °C 85 85 85 85 85 85 85 85 85
Объем воды л 20,5 24,8 28,9 35,46 36,9 47,15 48,6 53,3 58
Максимальное давление воды для отопления бар 6 6 6 6 6 6 6 6 6
Минимальное давление воды для отопления бар 1 1 1 1 1 1 1 1 1
Характеристики газа
Тип газа - G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31
Давление газа на входе (G20) мбар 20 20 20 20 20 20 20 20 20
Давление газа на входе (G31) мбар 37 37 37 37 37 37 37 37 37
Расход газа при максимальной производительности Нм³/ч 23,98 31,27 39,61 46,91 55,25 63,07 70,88 79,22 87,56
Расход газа при минимальной производительности Нм³/ч 3,34 4,17 5,21 6,25 6,78 6,78 9,38 10,95 11,99
давление вентилятора
Давление отработанного газа при полной нагрузке Па 190 200 230 200 220 250 250 250 250
Характеристики процесса горения
Температура дымовых газов при максимальной нагрузке (80/60 °C) °C 73,9 75,1 75,1 76,0 75,1 75,1 75,1 75,3 75,6
Температура дымовых газов при минимальной нагрузке (80/60 °C) °C 55,9 58,7 58,7 58,3 58,7 58,7 58,7 58,7 58,8
Температура дымовых газов при максимальной нагрузке (50/30 °C) °C 53,5 54,1 54,1 54,8 54,1 54,1 54,1 53,9 53,8
Температура дымовых газов при минимальной нагрузке (50/30 °C) °C 30,2 30,5 30,5 30,5 30,5 30,5 30,5 30,5 30,7
Объемный расход дымовых газов кг/с 0,1031 0,1291 0,16 0,175 0,198 0,261 0,254 0,2837 0,3134
Класс NOx (EN 15502-1+A1) - 6 6 6 6 6 6 6 6 6
Расход газа при максимальной производительности Нм³/ч 23,98 31,27 39,61 46,91 55,25 63,07 70,88 79,22 87,56
Расход газа при минимальной производительности Нм³/ч 3,34 4,17 5,21 6,25 6,78 6,78 9,38 10,95 12,00
Электрические характеристики
Электропитание В/Гц 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Класс защиты IP X4D X4D X4D X4D X4D X4D X4D X4D X4D
Потребление электроэнергии W 260 260 280 210 350 400 520 600 670
Значение тока используемого предохранителя A 6 6 6 6 6 6 6 6 6
Характеристики подключений к системе
Диаметр соединительной трубы для конденсата Ø 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Диаметр подключения газопровода Ø 1 1/2" 1 1/2" 1 1/2" 2" 2" 2" 2" 2" 2"
Диаметр подающей и обратной трубы контура отопления Ø 3" 3" 3" 3" 3" 3" 3" 3" 3"
Общие характеристики
Вес нетто кг 240 266 300 336 392 396 430 452 474
Диаметр дымовой трубы мм 160 160 200 200 200 200 200 200 200
G 20 природный газ, G 31 LPG

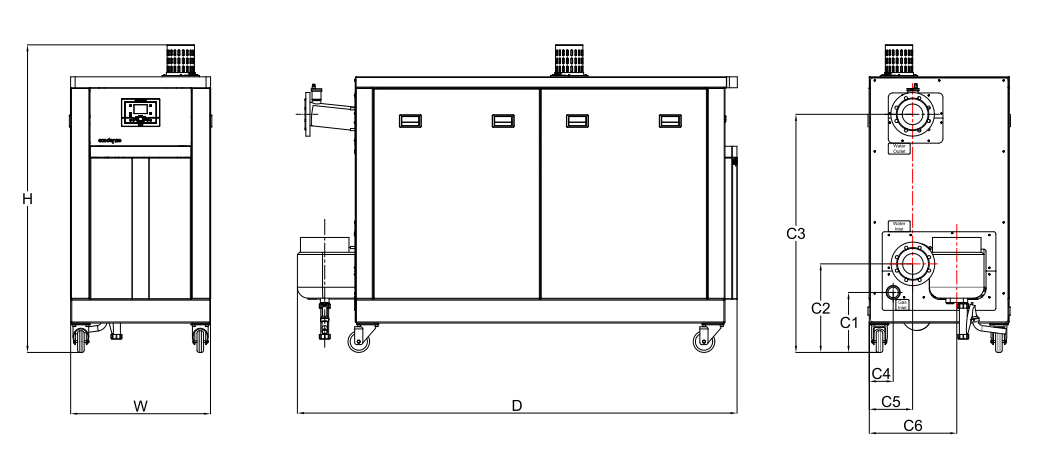

МОДЕЛЬ W
(mm)		 H
(mm)		 D
(mm)		 C1
(mm)		 C2
(mm)		 C3
(mm)		 C4
(mm)		 C5
(mm)		 C6
(mm)		 C7
(mm)		 C8
(mm)
FTC-X 200 PLUS 640 1400 1460 275 405 1090 103 190 400 140 527
FTC-X 270 PLUS 640 1400 1460 275 405 1090 103 190 400 140 527
FTC-X 340 PLUS 640 1400 1800 275 405 1090 103 190 400 140 527
FTC-X 410 PLUS 640 1415 1800 275 405 1090 103 190 400 140 527
FTC-X 480 PLUS 640 1415 2000 275 405 1090 103 190 400 140 527
FTC-X 550 PLUS 640 1415 2000 275 405 1090 103 190 400 140 527
FTC-X 680 640 1415 2230 275 405 1090 103 190 400 140 527
FTC-X 760 640 1415 2230 275 405 1090 103 190 400 140 527
FTC-X 840 640 1415 2230 275 405 1090 103 190 400 140 527

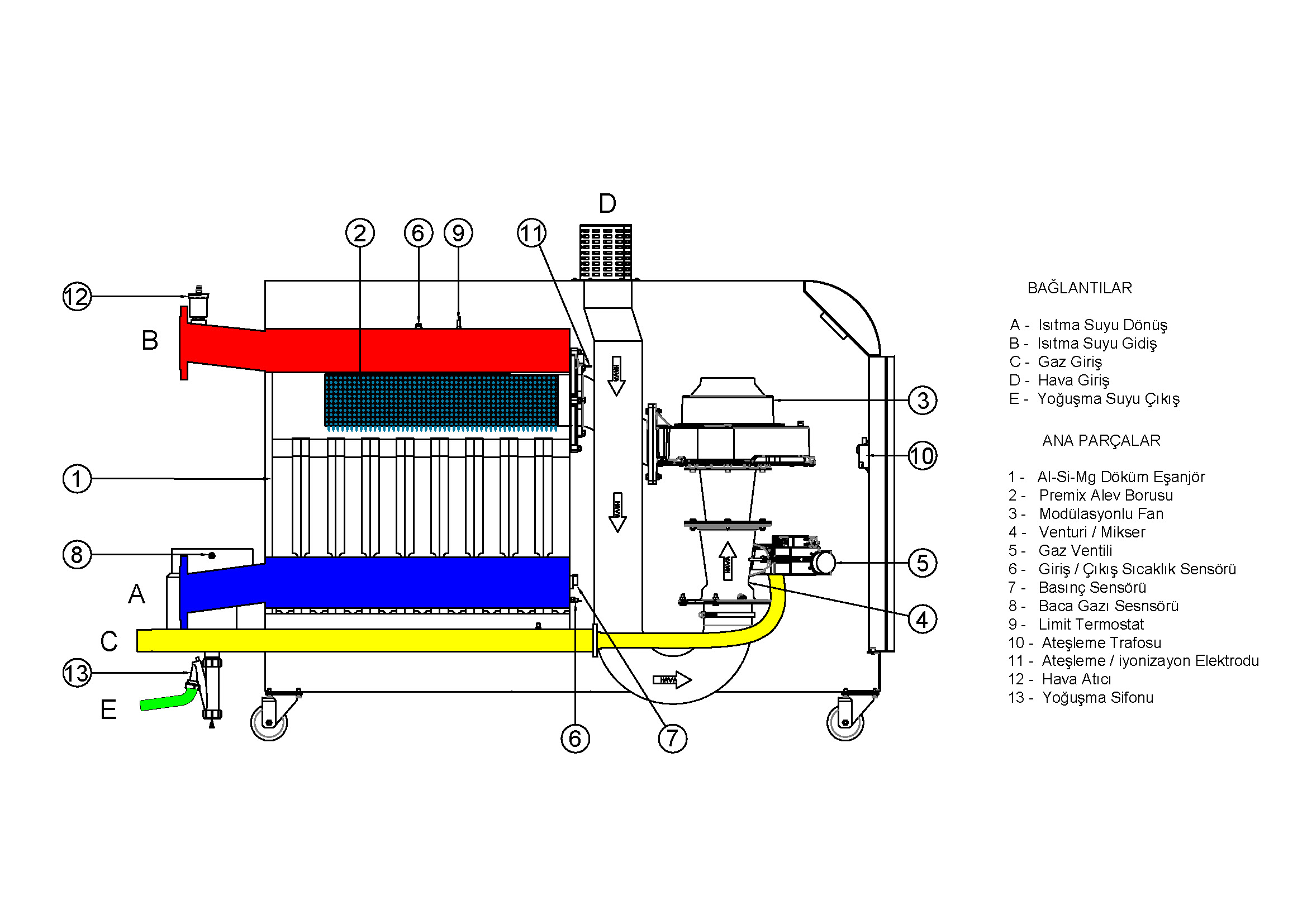

  • FTC-X PLUS - AKIŞ ŞEMASI

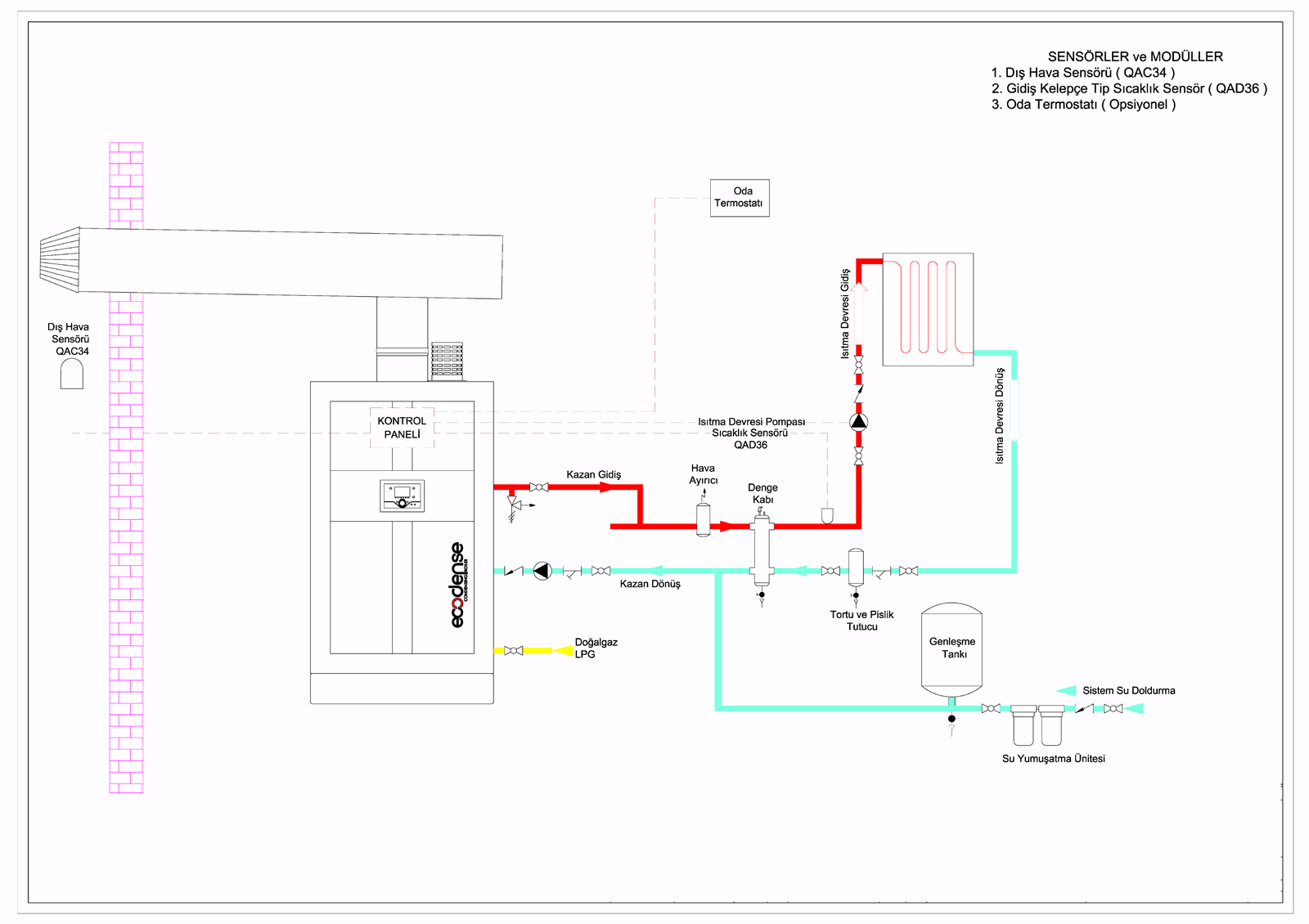

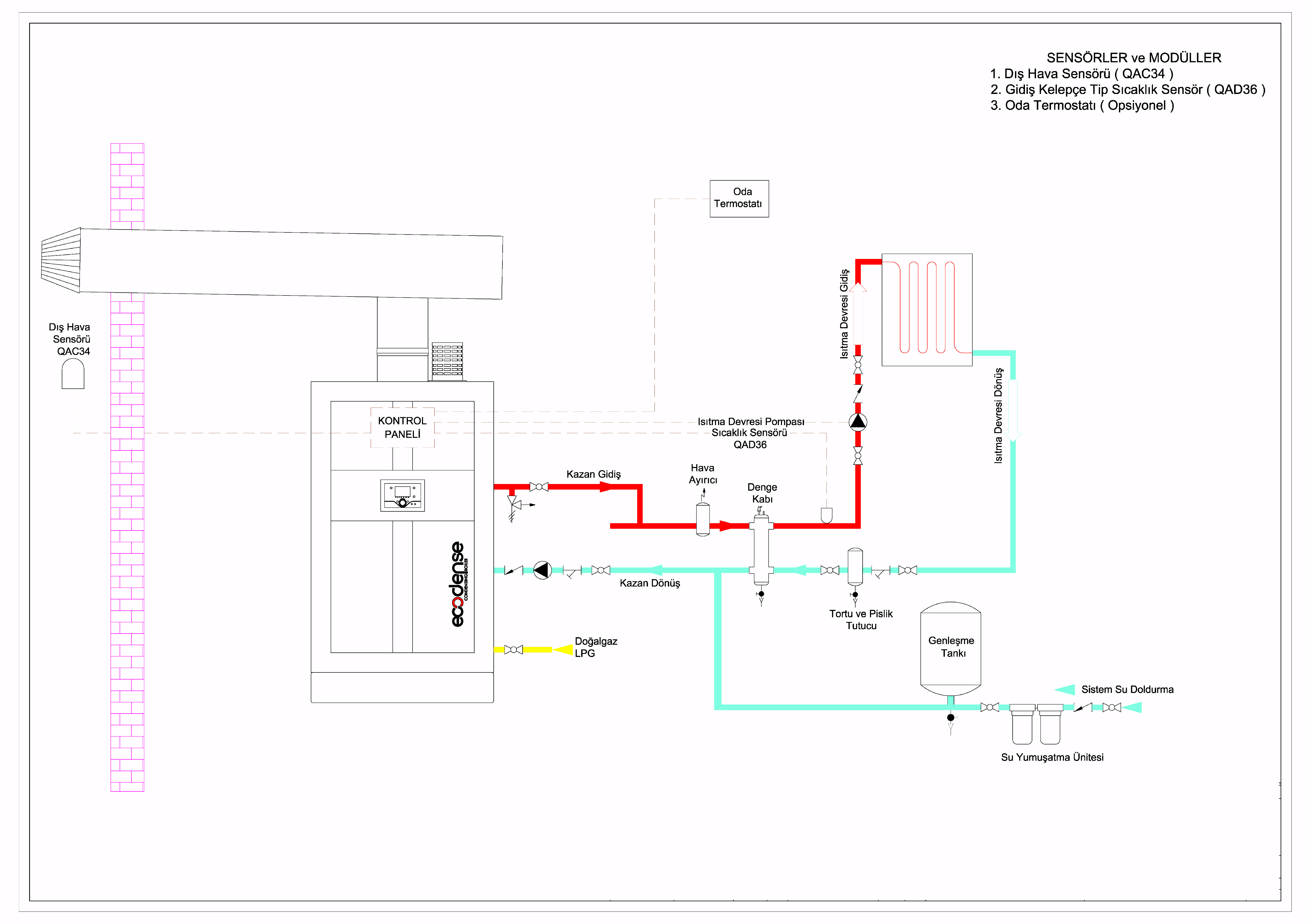

  • ECODENSE FTC- X PLUS RADYATÖR DEVRE ŞEMASI
