Конденсационные котлы
Конденсационные котлы напольного типа
Серия FT-SS
- Высокая эффективность благодаря технологии конденсации предварительной смеси и стальной горелке с микропламенным покрытием из металлического волокна,
- Высокая производительность и длительный срок службы благодаря увеличенной площади поверхности и толщине листа в теплообменнике из нержавеющей стали,
- Защита теплообменника с магнитной защитой от остатков, встроенной в котел,
- Низкое противодавление благодаря конструкции коллектора,
- 9 различных вариантов большой емкости в качестве 250, 350, 450, 550, 650, 750, 850, 950, 1050 в одном котле,
- Широкий выбор тепловой мощности до 16 800 кВт, благодаря каскадному подключению 16 котлов в каскадных системах,
- Экономия энергии за счет режима модуляции 5:1,
- ЖК-панель с подсветкой для удобства использования,
- Можно запрограммировать ежедневный и еженедельный график работы,
- Подготовка летней и зимней сезонной программы обогрева,
- Возможность использования с природным газом и сжиженным газом,
- Работа при более низких значениях шума,
- Функция защиты от замерзания,
- Экологически чистые системы отопления с низким уровнем выбросов NOx и CO,
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Ед. изм. | FT-SS 250 |
FT-SS 350 |
FT-SS 450 |
FT-SS 550 |
FT-SS 650 |
FT-SS 750 |
FT-SS 850 |
FT-SS 950 |
FT-SS 1050 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тепловая мощность | |||||||||||||||
| Максимальный нагрев Вместимость | кВт | 250 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | |||||
| Максимальный нагрев Вместимость | кВт | 56,3 | 75 | 89 | 114 | 110 | 125 | 135 | 146 | 150 | |||||
| Максимальная тепловая мощность (80°C / 60°C) |
кВт | 243,1 | 341 | 440,6 | 534,7 | 632,8 | 730 | 827,5 | 924,8 | 1023 | |||||
| Минимальная тепловая мощность (80°C / 60°C) |
кВт | 55 | 73,4 | 86,6 | 111,5 | 107,7 | 122 | 132,0 | 142,5 | 146,5 | |||||
| Максимальная тепловая мощность (70°C / 50°C) |
кВт | 253,2 | 355 | 458 | 557 | 659 | 760 | 861 | 963 | 1065 | |||||
| Минимальная тепловая мощность (70°C / 50°C) |
кВт | 57,7 | 77 | 91 | 117 | 113 | 128 | 139 | 150 | 154 | |||||
| Максимальная тепловая мощность (50°C / 30°C) |
кВт | 263,2 | 369,2 | 475,0 | 578,8 | 685,7 | 790,1 | 895 | 1000,8 | 1106,5 | |||||
| Минимальная тепловая мощность (50°C / 30°C) |
кВт | 60,4 | 80,6 | 95,6 | 122,5 | 118,5 | 134,7 | 145,2 | 157 | 161,4 | |||||
| КПД | |||||||||||||||
| КПД @ Рмакс. (80°C / 60°C) | % | 97,2 | 97,3 | 97,9 | 97,2 | 97,4 | 97,3 | 97,4 | 97,3 | 97,4 | |||||
| КПД @ Pмин. (80°C / 60°C) | % | 97,7 | 97,8 | 97,3 | 97,8 | 97,9 | 97,6 | 97,8 | 97,6 | 97,7 | |||||
| КПД @ Рмакс. (70°C / 50°C) | % | 101,3 | 101,4 | 101,7 | 101,2 | 101,4 | 101,3 | 101,3 | 101,3 | 101,4 | |||||
| КПД @ Pмин. (70°C / 50°C) | % | 102,5 | 102,6 | 102,4 | 102,6 | 102,8 | 102,7 | 102,7 | 102,6 | 102,6 | |||||
| КПД @ Рмакс. (50°C / 30°C) | % | 105,3 | 105,5 | 105,6 | 105,2 | 105,5 | 105,3 | 105,3 | 105,3 | 105,4 | |||||
| КПД @ Pмин. (50°C / 30°C) | % | 107,3 | 107,5 | 107,4 | 107,5 | 107,7 | 107,8 | 107,6 | 107,5 | 107,6 | |||||
| КПД @ %30 (30°C) | % | 108,2 | 108,1 | 108,3 | 108,3 | 108,4 | 108,2 | 108,2 | 108,3 | 108,1 | |||||
| Контур отопления | |||||||||||||||
| Диапазон регулировки температуры при использовании внешнего накопительного бака |
°C | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | 10-65 | |||||
| Контур центрального отопления | |||||||||||||||
| Максимальная рабочая температура | °C | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |||||
| объем воды | L | 25 | 32 | 40 | 47 | 54 | 62 | 69 | 76 | 84 | |||||
| Максимальное рабочее давление | бар | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||
| Минимальное рабочее давление | бар | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| Водонепроницаемость ΔT = 20 °C | бар | 250 | 260 | 260 | 280 | 270 | 280 | 300 | 290 | 310 | |||||
| Характеристики газа | |||||||||||||||
| Тип газа | - | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | G20-G31 | |||||
| Давление газа на входе (G20) | мбар | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |||||
| Давление газа на входе (G31) | мбар | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | |||||
| Максимальный расход газа | Нм³/ч | 26,06 | 36,48 | 46,91 | 57,33 | 67,76 | 78,18 | 88,61 | 99,03 | 109,45 | |||||
| Минимальный расход газа | Нм³/ч | 5,87 | 7,82 | 9,28 | 11,88 | 11,47 | 13,03 | 14,07 | 15,22 | 15,64 | |||||
| Контур отопления | |||||||||||||||
| Максимальная температура дымовых газов (50°C / 30°C) |
°C | 52,4 | 52,6 | 54,7 | 55,2 | 55,3 | 55,7 | 56,2 | 57,5 | 57,1 | |||||
| Максимальная температура дымовых газов(70°C / 50°C) |
°C | 62,1 | 62,4 | 64,5 | 64,6 | 64,9 | 65,4 | 65,9 | 67,5 | 68,8 | |||||
| Максимальная температура дымовых газов (80°C / 60°C) |
°C | 69,4 | 72,1 | 74,6 | 74,2 | 74,5 | 75,1 | 75,6 | 78,2 | 79,5 | |||||
| Класс выбросов NOx (EN 15502-1+A1) | - | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||
| Электрические характеристики | |||||||||||||||
| Электропитание | В/Гц | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | |||||
| Класс защиты | IP | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | X4D | |||||
| Потребление электроэнергии | W | 260 | 280 | 350 | 400 | 520 | 600 | 670 | 750 | 840 | |||||
| Ток предохранителя | A | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||
| Характеристики подключений к системе | |||||||||||||||
| Подключение газа | Ø | 1 1/2" | 1 1/2" | 2" | 2" | 2" | 2" | 2" | 2" | 2" | |||||
| Вход в контур центрального отопления /Диаметр выходного отверстия |
Ø | 2" | 2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | 2 1/2" | |||||
| Характеристики газа | |||||||||||||||
| вес нетто | кг | 200 | 222 | 255 | 291 | 351 | 455 | 525 | 612 | 667 | |||||
| Диаметр дымохода (Ø) | мм | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |||||
| G20 Природный газ, G 31 LPG | |||||||||||||||

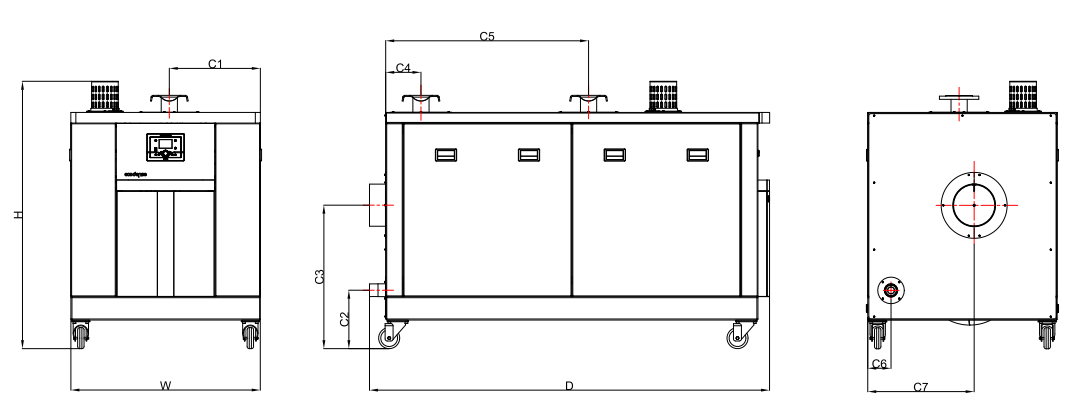

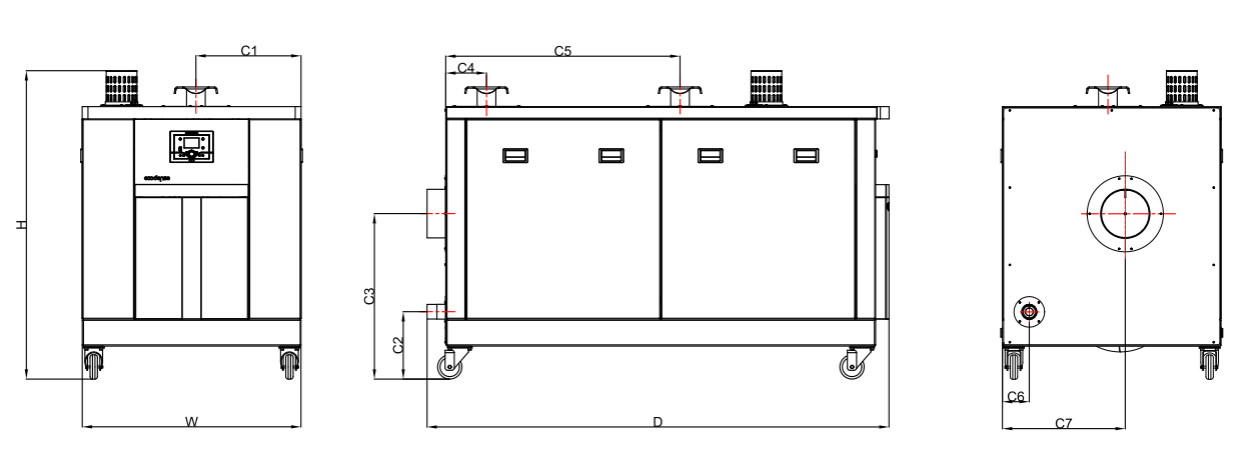

| МОДЕЛЬ | W (mm) |
H (mm) |
L (mm) |
C1 (mm) |
C2 (mm) |
C3 (mm) |
C4 (mm) |
C5 (mm) |
C6 (mm) |
C7 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| FT-SS 250 | 890 | 1250 | 1435 | 430 | 275 | 675 | 165 | 480 | 110 | 500 |
| FT-SS 350 | 890 | 1250 | 1600 | 430 | 275 | 675 | 165 | 640 | 110 | 500 |
| FT-SS 450 | 890 | 1265 | 1750 | 430 | 275 | 675 | 165 | 800 | 110 | 500 |
| FT-SS 550 | 890 | 1265 | 1900 | 430 | 275 | 675 | 165 | 955 | 110 | 500 |
| FT-SS 650 | 890 | 1265 | 2070 | 430 | 275 | 675 | 165 | 1110 | 110 | 500 |
| FT-SS 750 | 890 | 1265 | 2225 | 430 | 275 | 675 | 165 | 1270 | 110 | 500 |
| FT-SS 850 | 890 | 1265 | 2385 | 430 | 275 | 675 | 165 | 1430 | 110 | 500 |
| FT-SS 950 | 890 | 1265 | 2540 | 430 | 275 | 675 | 165 | 1585 | 110 | 500 |
| FT-SS 1050 | 890 | 1265 | 2700 | 430 | 275 | 675 | 165 | 1745 | 110 | 500 |
