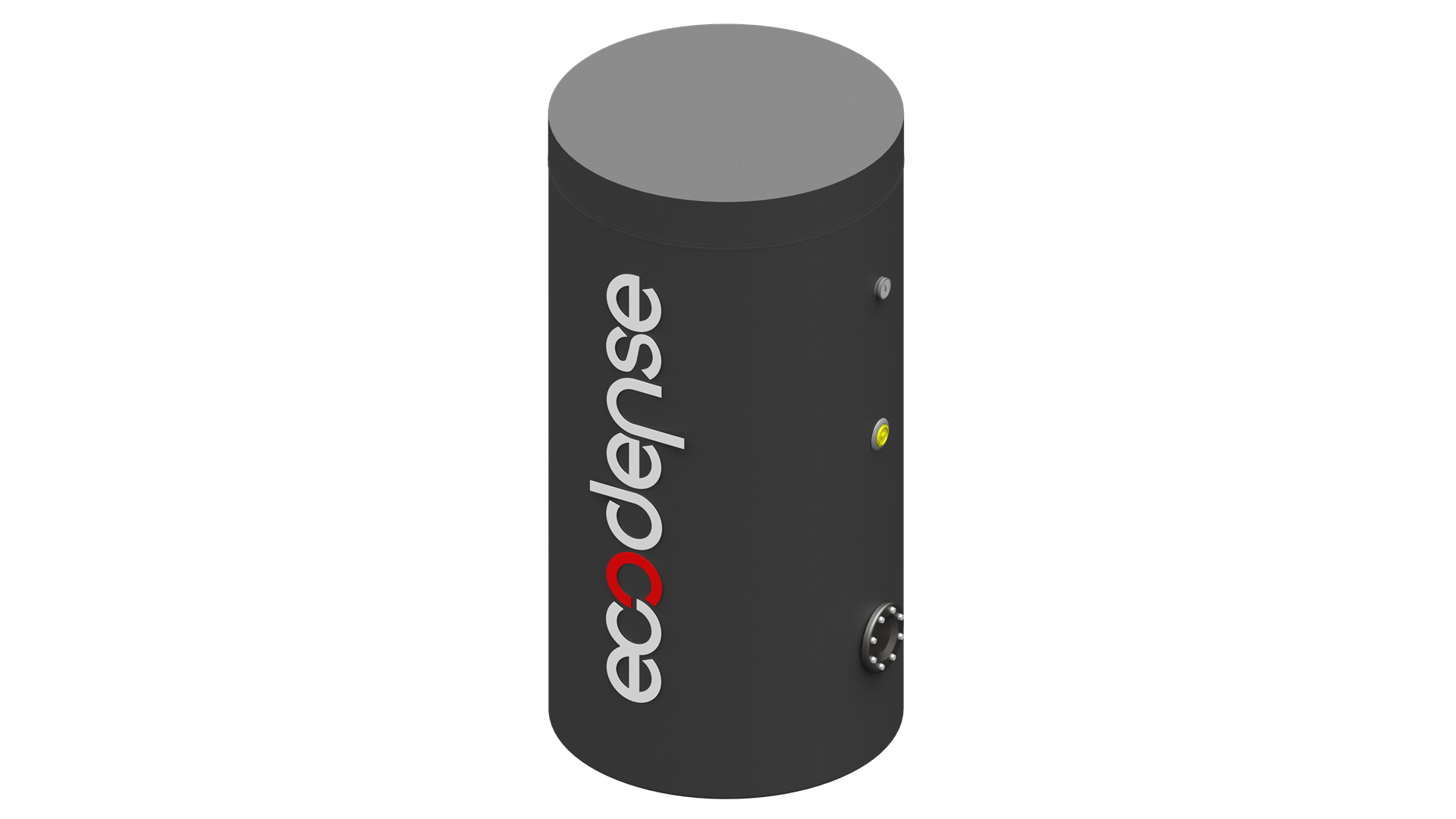

Ecodense
Бойлер
Накопительный бак
• Высокая эффективность благодаря мягкому полиуретану (поролону) плотностью 18 кг/м³ и толщине изоляции 80 мм,
- • Эмаль с добавлением титана, сертифицированная по стандарту WRAS (питьевая вода),
- • Удобство благодаря встроенному в бак фланцу для очистки и преимуществам гигиенического обслуживания,
- • Конструкция со встроенным термометром,
- • Возможность максимальной рабочей температуры до 95 °C,
- • Рабочее давление 10 бар / испытательное давление 13 бар,
- • Возможность непрерывного снабжения горячей водой благодаря опциональному электрическому нагревателю,
- • Катодная защита с помощью магниевого анодного стержня,
- • Варианты объёма 2500 и 3000 литров в 11 различных ширинах: 100, 160, 200, 300, 500, 800, 1000, 1500, 2000 и 2500 литров,
- • Подходит для систем отопления с конденсационными котлами, традиционными горелками, системами использования тепла и насосами,
- • Компактная конструкция обеспечивает простоту использования в любых условиях
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | 500 | 800 | 1000 | 1500 | 2000 | 2500 | 3000 |
|---|---|---|---|---|---|---|---|
| Внутренний диаметр изделия | 700 мм | 850 мм | 850 мм | 960 мм | 1100 мм | 1200 мм | 1280 мм |
| Внешний диаметр изделия | 800 мм | 1010 мм | 1010 мм | 1120 мм | 1260 мм | 1360 мм | 1440 мм |
| Высота | 1750 мм | 1810 мм | 2120 мм | 2530 мм | 2540 мм | 2665 мм | 2780 мм |
| Тип листа корпуса | ST37 | ||||||
| Толщина листа корпуса | 4 мм | 4 мм | 4 мм | 5 мм | 5 мм | 6 мм | 6 мм |
| Толщина выпуклой листовой стали | 4 мм | 4 мм | 4 мм | 5 мм | 5 мм | 6 мм | 6 мм |
| Рабочее давление | Макс. 10 бар | ||||||
| Испытательное давление | Макс. 13 бар | ||||||
| Температура воды | Макс. 95 °C | ||||||
| Покрытие внутренней поверхности | TS EN 12499 Титановая эмаль | ||||||
| Толщина эмалевого покрытия | 250–450 микрон | ||||||
| Катодный защитный элемент | Стандартный магниевый анод по стандарту TS EN 12499 | ||||||
| Толщина изоляции | 50 мм | 80 мм | 80 мм | 80 мм | 80 мм | 80 мм | 80 мм |
| Плотность изоляции | 18 кг/м³ | ||||||
| Коэффициент теплопроводности изоляции | 0,040 Вт/(м·К) | ||||||
| Тип изоляции | Мягкий полиуретан | ||||||
| Соединение анода | 1 1/4 дюйма | ||||||
| Соединение термометра | 1/2 дюйма | ||||||
| Фланец для очистки | 5 дюймов | ||||||
| Подключение рециркуляции | 1 дюйм | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма |
| Подключение холодной и горячей воды | 1 дюйм | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма |
| Подключение нагревательного элемента | 1 1/4 дюйма | 2 дюйма | 2 дюйма | 2 дюйма | 2 дюйма | 2 дюйма | 2 дюйма |
| Размеры изделия | Ø800x1750 мм | Ø1010x1810 мм | Ø1010x2120 мм | Ø1120x2530 мм | Ø1260x2540 мм | Ø1360x2665 мм | Ø1440x2780 мм |
| TEKNİK ÖZELLİKLER | 500 | 800 | 1000 | 1500 | 2000 | 2500 | 3000 |
|---|---|---|---|---|---|---|---|
| Ürün İç Çap | 700 mm | 850 mm | 850 mm | 960 mm | 1100 mm | 1200 mm | 1280 mm |
| Ürün Dış Çap | 800 mm | 1010 mm | 1010 mm | 1120 mm | 1260 mm | 1360 mm | 1440 mm |
| Yükseklik | 1750 mm | 1810 mm | 2120 mm | 2530 mm | 2540 mm | 2665 mm | 2780 mm |
| Gövde Sac Tipi | ST37 | ||||||
| Gövde Sac Kalınlığı | 4 mm | 4 mm | 4 mm | 5 mm | 5 mm | 6 mm | 6 mm |
| Bombe Sac Kalınlığı | 4 mm | 4 mm | 4 mm | 5 mm | 5 mm | 6 mm | 6 mm |
| Çalışma Basıncı | Maks. 10 bar | ||||||
| Test Basıncı | Maks. 13 bar | ||||||
| Su Sıcaklığı | Maks. 95°C | ||||||
| İç Yüzey Kaplama | TS EN 12499 Titanyum Emaye | ||||||
| Emaye Kaplama Kalınlığı | 250–450 Mikron | ||||||
| Katodik Koruyucu Elemanı | TS EN 12499 Standart Magnezyum Anot | ||||||
| İzolasyon Kalınlığı | 50 mm | 80 mm | 80 mm | 80 mm | 80 mm | 80 mm | 80 mm |
| İzolasyon Yoğunluğu | 18 kg/m³ | ||||||
| İzolasyon Isı İletkenlik Katsayısı | 0,040 W/(m·K) | ||||||
| İzolasyon Cinsi | Soft Poliüretan | ||||||
| Anot Bağlantısı | 1 1/4 inch | ||||||
| Termometre Bağlantısı | 1/2 inch | ||||||
| Temizlik Flanşı | 5 inch | ||||||
| Re-Sirkülasyon Bağlantısı | 1 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch |
| Soğuk-Sıcak Su Bağlantısı | 1 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch | 1 1/4 inch |
| Rezistans Bağlantısı | 1 1/4 inch | 2 inch | 2 inch | 2 inch | 2 inch | 2 inch | 2 inch |
| Ürün Ölçüleri | Ø800x1750 mm | Ø1010x1810 mm | Ø1010x2120 mm | Ø1120x2530 mm | Ø1260x2540 mm | Ø1360x2665 mm | Ø1440x2780 mm |
| РАЗМЕР | ОПИСАНИЕ | 500 л | 800 л | 1000 л | 1500 л | 2000 л | 2500 л | 3000 л |
|---|---|---|---|---|---|---|---|---|
| A | Диаметр бойлера (с учетом изоляции) (мм) | 800 | 1010 | 1010 | 1120 | 1260 | 1360 | 1440 |
| B | Высота (мм) | 1750 | 1810 | 2120 | 2532 | 2542 | 2666 | 2781 |
| C1 | Высота выхода горячей воды (мм) | 1470 | 1522 | 1835 | 2208 | 2210 | 2315 | 2415 |
| C2 | Диаметр выхода горячей воды (дюймы) | 1« | 1 1/4» | 1 1/4« | 1 1/4» | 1 1/4" | 1 1/4« | 1 1/4» |
| D1 | Высота входа холодной воды (мм) | 387 | 437 | 437 | 473 | 480 | 500 | 515 |
| D2 | Диаметр входа холодной воды (дюймы) | 1« | 1 1/4» | 1 1/4« | 1 1/4» | 1 1/4« | 1 1/4» | 1 1/4" |
| E1 | Высота выхода горячей воды (2) (мм) | 1470 | 1522 | 1835 | 2208 | 2210 | 2315 | 2415 |
| E2 | Диаметр выхода горячей воды (2) (дюймы) | 1« | 1 1/4» | 1 1/4" | 1 1/4« | 1 1/4» | 1 1/4« | 1 1/4» |
| F1 | Высота входа холодной воды (2) (мм) | 387 | 437 | 437 | 473 | 480 | 500 | 515 |
| F2 | Диаметр входа холодной воды (2) (дюймы) | 1« | 1 1/4» | 1 1/4« | 1 1/4» | 1 1/4« | 1 1/4» | 1 1/4" |
| G1 | Высота циркуляции (мм) | 837 | 915 | 1082 | 1300 | 1250 | 1500 | 1460 |
| G2 | Диаметр циркуляционного контура (дюймы) | 1« | 1 1/4» | 1 1/4" | 1 1/4« | 1 1/4» | 1 1/4« | 1 1/4» |
| H1 | Высота датчика температуры (мм) | 587 | 765 | 882 | 1100 | 1050 | 1250 | 1210 |
| H2 | Диаметр датчика температуры (дюймы) | 1/2« | 1/2» | 1/2« | 1/2» | 1/2« | 1/2» | 1/2" |
| I1 | Высота термометра (мм) | 1370 | 1366 | 1682 | 2026 | 2023 | 2043 |
