Ecodense
Бойлер

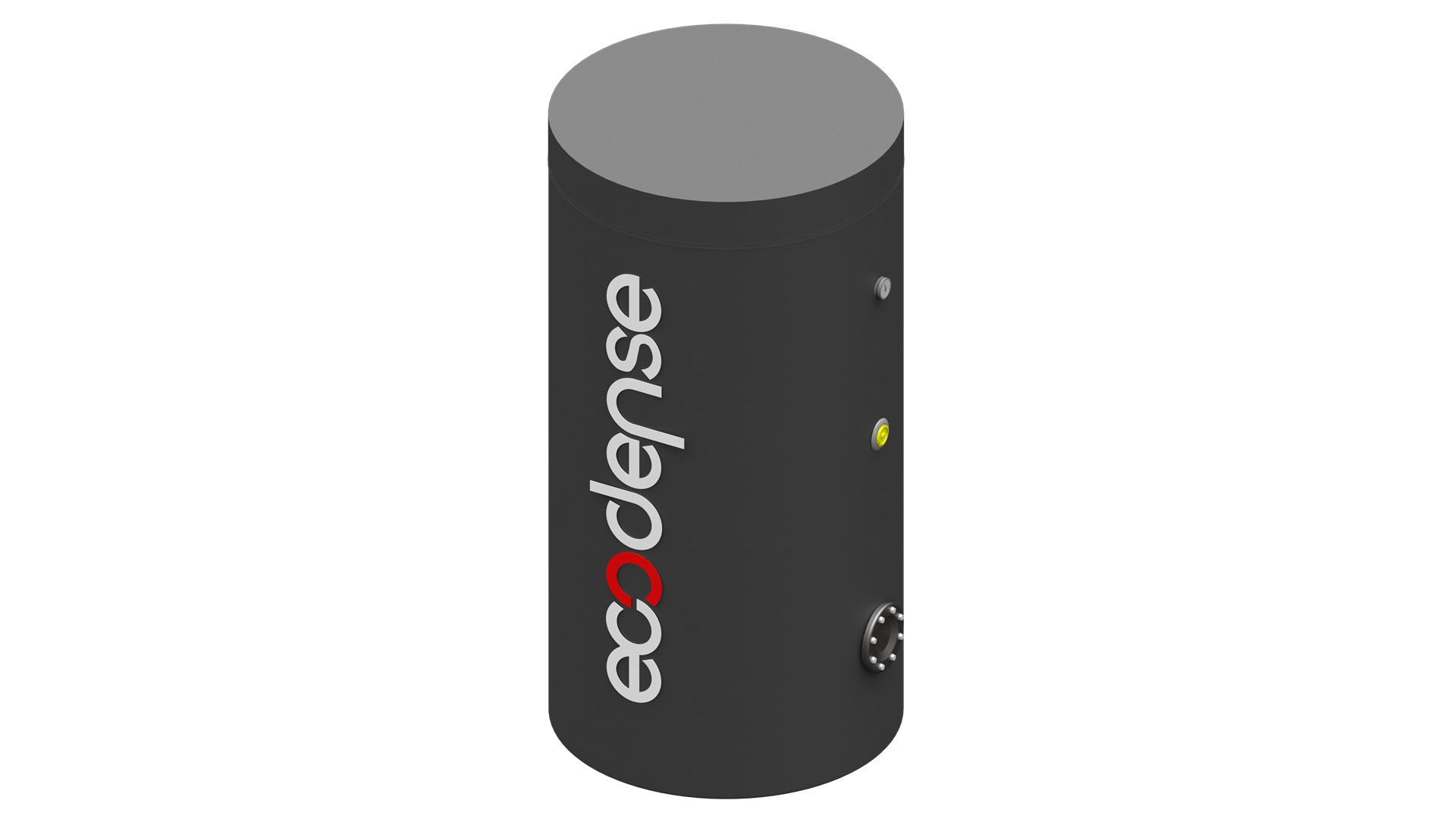

Бойлер с одним змеевиком
- Высокая эффективность благодаря мягкому полиуретану (пористому материалу) плотностью 18 кг/м³ и толщине изоляции 80 мм,
- Эмаль с добавлением титана, сертифицированная по стандарту WRAS (пригодна для питья),
- Быстрая и высокоэффективная работа благодаря увеличенной площади поверхности змеевика в баке бойлера,
- Преимущество простого и гигиеничного обслуживания благодаря встроенному в бак очисному фланцу,
- Конструкция со встроенным термометром,
- Возможность работы при температуре до 95 °C,
- Рабочее давление 10 бар / испытательное давление 13 бар,
- Возможность бесперебойного снабжения горячей водой благодаря опциональному электрическому нагревателю,
- Катодная защита с помощью магниевого анодного стержня,
- 7 различных вариантов ширины с объемом 500, 800, 1000, 1500, 2000, 2500 и 3000 литров,
- Подходит для использования в таких системах отопления, как конденсационный котел, традиционная горелка и тепловой насос,
- Благодаря компактной конструкции подходит для использования в любых условиях,
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | 500 | 800 | 1000 | 1500 | 2000 | 2500 | 3000 |
|---|---|---|---|---|---|---|---|
| Тип листового металла корпуса | ST37 | ST37 | ST37 | ST37 | ST37 | ST37 | ST37 |
| Рабочее давление | Макс. 10 бар | Макс. 10 бар | Макс. 10 бар | Макс. 10 бар | Макс. 10 бар | Макс. 10 бар | Макс. 10 бар |
| Испытательное давление | Макс. 13 бар | Макс. 13 бар | Макс. 13 бар | Макс. 13 бар | Макс. 13 бар | Макс. 13 бар | Макс. 13 бар |
| Температура воды | Макс. 95 °C | Макс. 95 °C | Макс. 95 °C | Макс. 95 °C | Макс. 95 °C | Макс. 95 °C | Макс. 95 °C |
| Покрытие внутренней поверхности | TS EN 12499 Титановая эмаль | TS EN 12499 Титановая эмаль | TS EN 12499 Титановая эмаль | TS EN 12499 Титановая эмаль | TS EN 12499 Титановая эмаль | TS EN 12499 Титановая эмаль | TS EN 12499 Титановая эмаль |
| Толщина эмалевого покрытия | 250–450 микрон | 250–450 микрон | 250–450 микрон | 250–450 микрон | 250–450 микрон | 250–450 микрон | 250–450 микрон |
| Катодный защитный элемент | Стандартный магниевый анод по TS EN 12499 | Стандартный магниевый анод по TS EN 12499 | Стандартный магниевый анод по TS EN 12499 | Стандартный магниевый анод по TS EN 12499 | Стандартный магниевый анод по TS EN 12499 | Стандартный магниевый анод по TS EN 12499 | Стандартный магниевый анод по TS EN 12499 |
| Толщина изоляции | 50 мм | 80 мм | 80 мм | 80 мм | 80 мм | 80 мм | 80 мм |
| Плотность изоляции | 18 кг/м³ | 18 кг/м³ | 18 кг/м³ | 18 кг/м³ | 18 кг/м³ | кг/м³ | кг/м³ |
| Коэффициент теплопроводности изоляции | 0,040 Вт/(м·К) | 0,040 Вт/(м·К) | 0,040 Вт/(м·К) | 0,040 Вт/(м·К) | 0,040 Вт/(м·К) | 0,040 Вт/(м·К) | 0,040 Вт/(м·К) |
| Тип изоляции | Мягкий полиуретан | Мягкий полиуретан | Мягкий полиуретан | Мягкий полиуретан | Мягкий полиуретан | Мягкий полиуретан | Мягкий полиуретан |
| Соединение анода | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма |
| Подключение входа-выхода змеевика | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма | 1 1/4 дюйма |
| Подключение термометра | 1/2 дюйма | 1/2 дюйма | 1/2 дюйма | 1/2 дюйма |
| РАЗМЕР | ОПИСАНИЕ | 500 л | 800 л | 1000 л | 1500 л | 2000 л | 2500 л | 3000 л |
|---|---|---|---|---|---|---|---|---|
| A | Диаметр бойлера (с учетом изоляции) (мм) | 800 | 1010 | 1010 | 1120 | 1260 | 1360 | 1440 |
| B | Высота (мм) | 1750 | 1810 | 2120 | 2532 | 2542 | 2666 | 2781 |
| C1 | Высота выхода горячей воды (мм) | 1490 | 1522 | 1835 | 2208 | 2210 | 2315 | 2415 |
| C2 | Диаметр выхода горячей воды (дюймы) | 1« | 1 1/4» | 1 1/4« | 1 1/4» | 1 1/4" | 1 1/4« | 1 1/4» |
| D1 | Высота циркуляции (мм) | 845 | 1093 | 1264 | 1414 | 1364 | 1555 | 1570 |
| D2 | Диаметр циркуляционного контура (дюймы) | 1 1/4« | 1 1/4» | 1 1/4« | 1 1/4» | 1 1/4« | 1 1/4» | 1 1/4" |
| E1 | Высота входа горячей воды в змеевик (мм) | 1018 | 993 | 1164 | 1314 | 1264 | 1455 | 1470 |
| E2 | Диаметр входа горячей воды в змеевик (дюймы) | 1 1/4« | 1 1/4» | 1 1/4" | 1 1/4« | 1 1/4» | 1 1/4« | 1 1/4» |
| F1 | Высота датчика температуры (мм) | 695 | 727 | 727 | 763 | 770 | 790 | 805 |
| F2 | Диаметр датчика температуры (дюймы) | 1/2« | 1/2» | 1/2« | 1/2» | 1/2« | 1/2» | 1/2" |
| G1 | Высота выхода холодной воды из змеевика (мм) | 505 | 537 | 537 | 573 | 580 | 600 | 615 |
| G2 | Диаметр выхода холодной воды из змеевика (дюймы) | 1 1/4« | 1 1/4» | 1 1/4" | 1 1/4« | 1 1/4» | 1 1/4« | 1 1/4» |
| H1 | Высота входа холодной воды (мм) | 405 | 437 | 437 | 473 | 480 | 500 | 515 |
| H2 | Диаметр входа холодной воды (дюймы) | 1« | 1 1/4» | 1 1/4« | 1 1/4» | 1 1/4« | 1 1/4» | 1 1/4" |
| I1 | Очистная крышка (мм) | 505 | 533 | 532 | 568 | 575 | 595 | 610 |
| I2 | Диаметр очистной крышки | DN125 | DN125 | DN125 | DN125 | DN125 | DN125 | DN125 |
| J1 | Высота нагревательного элемента (мм) | 1100 | 1093 | 1252 | 1414 | 1365 | 1555 | 1570 |
| J2 | Диаметр нагревательного элемента (дюймы) | 1 1/4« | 2» | 2« | 2» | 2« | 2» | 2" |
| K1 | Высота термометра (мм) | 1390 | 1367 | 1737 | 2026 | 2023 | 2100 | 2158 |
| K2 | Диаметр термометра (дюймы) | 1/2« | 1/2» | 1/2« | 1/2» | 1/2« | 1/2» | 1/2" |
