Ecodense
Бойлер

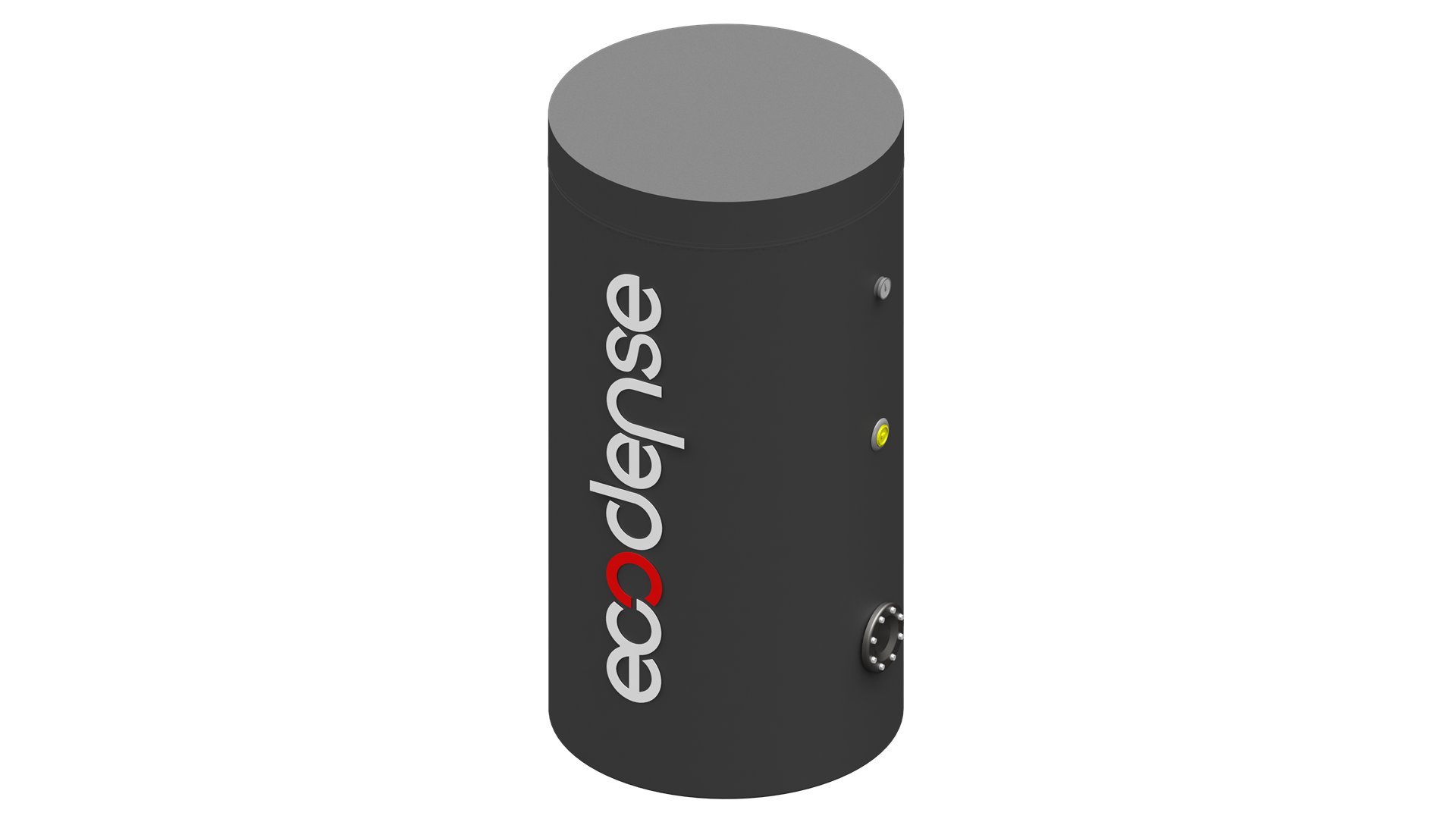

Бойлер с двумя змеевиками
- Высокая эффективность благодаря мягкому полиуретану (пористому) плотностью 18 кг/м³ и толщине изоляции 80 мм,
- Эмаль с добавлением титана, сертифицированная по стандарту WRAS (питьевая вода),
- Увеличенная площадь змеевиков в баке котла, обеспечивающая быструю и высокую производительность,
- Удобство благодаря встроенному фланцу для очистки в баке и преимуществам гигиенического обслуживания,
- Интегрированная конструкция с термометром,
- Возможность максимальной рабочей температуры до 95 °C,
- Рабочее давление 10 бар / испытательное давление 13 бар,
- Возможность бесперебойного снабжения горячей водой благодаря опциональному электрическому нагревателю,
- Катодная защита с помощью магниевого анодного стержня,
- 10 различных вариантов ширины с объёмом 160, 200, 300, 500, 800, 1000, 1500, 2000, 2500 и 3000 литров,
- Подходит для систем отопления с конденсационным котлом, традиционной горелкой, тепловым использованием и насосом,
- Подходит для использования с солнечной энергетической системой,
- Компактная конструкция обеспечивает простоту и удобство использования в любых условиях,
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | 500 | 800 | 1000 | 1500 | 2000 | 2500 | 3000 |
|---|---|---|---|---|---|---|---|
| Внутренний диаметр изделия | 700 мм | 850 мм | 850 мм | 960 мм | 1100 мм | 1200 мм | 1280 мм |
| Внешний диаметр изделия | 800 мм | 1010 мм | 1010 мм | 1120 мм | 1260 мм | 1360 мм | 1440 мм |
| Высота | 1750 мм | 1810 мм | 2120 мм | 2530 мм | 2540 мм | 2665 мм | 2780 мм |
| Тип листа корпуса | ST37 | ||||||
| Толщина листа корпуса | 4 мм | 4 мм | 4 мм | 5 мм | 5 мм | 6 мм | 6 мм |
| Толщина выпуклой стали | 4 мм | 4 мм | 4 мм | 5 мм | 5 мм | 6 мм | 6 мм |
| Рабочее давление | Макс. 10 бар | ||||||
| Испытательное давление | Макс. 13 бар | ||||||
| Температура воды | Макс. 95 °C | ||||||
| Покрытие внутренней поверхности | TS EN 12499 Титановая эмаль | ||||||
| Толщина эмалевого покрытия | 250–450 микрон | ||||||
| Катодный защитный элемент | Стандартный магниевый анод по стандарту TS EN 12499 | ||||||
| Толщина изоляции | 50 мм | 80 мм | 80 мм | 80 мм | 80 мм | 80 мм | 80 мм |
| Плотность изоляции | 18 кг/м³ | ||||||
| Коэффициент теплопроводности изоляции | 0,040 Вт/(м·К) | ||||||
| Тип изоляции | Мягкий полиуретан | ||||||
| Соединение анода | 1 1/4 дюйма | ||||||
| Соединение термометра | 1/2 дюйма | ||||||
| Фланец для очистки | 5 дюймов | ||||||
| Размеры изделия | Ø800x1750 мм | Ø1010x1810 мм | Ø1010x2120 мм | Ø1120x2530 мм | Ø1260x2540 мм | Ø1360x2665 мм | Ø1440x2780 мм |
| ÖLÇÜ | TANIM | 500 LT | 800 LT | 1000 LT | 1500 LT | 2000 LT | 2500 LT | 3000 LT |
|---|---|---|---|---|---|---|---|---|
| A | Boyler Çapı (İzolasyon Dahil) (mm) | 800 | 1010 | 1010 | 1120 | 1260 | 1360 | 1440 |
| B | Yükseklik (mm) | 1750 | 1810 | 2120 | 2532 | 2542 | 2666 | 2781 |
| C1 | Sıcak Su Çıkış Yüksekliği (mm) | 1490 | 1522 | 1835 | 2208 | 2210 | 2315 | 2415 |
| C2 | Sıcak Su Çıkış Çapı (inc) | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| D1 | Serpantin Sıcak Su Giriş Yüksekliği (mm) | 1398 | 1377 | 1580 | 1855 | 1806 | 2054 | 2175 |
| D2 | Serpantin Sıcak Su Giriş Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| E1 | Serpantin Soğuk Su Çıkış Yüksekliği (mm) | 1113 | 1092 | 1295 | 1514 | 1464 | 1655 | 1720 |
| E2 | Serpantin Soğuk Su Çıkış Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| F1 | Serpantin (Alt) Sıcak Su Giriş Yüksekliği (mm) | 1112 | 992 | 1164 | 1314 | 1264 | 1455 | 1470 |
| F2 | Serpantin (Alt) Sıcak Su Giriş Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| G1 | Sirkülasyon Yüksekliği (mm) | 846 | 862 | 993 | 963 | 960 | 1090 | 1105 |
| G2 | Sirkülasyon Çapı (inc) | 1" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| H1 | Sıcaklık Sensörü Yüksekliği (mm) | 696 | 727 | 727 | 763 | 770 | 790 | 805 |
| H2 | Sıcaklık Sensörü Çapı (inc) | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
| I1 | Serpantin (Alt) Soğuk Su Çıkış Yüksekliği (mm) | 505 | 536 | 536 | 573 | 580 | 600 | 615 |
| I2 | Serpantin (Alt) Soğuk Su Çıkış Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| J1 | Soğuk Su Giriş Yüksekliği (mm) | 406 | 437 | 437 | 473 | 480 | 500 | 515 |
| J2 | Soğuk Su Giriş Çapı (inc) | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" |
| K1 | Temizleme Kapağı Yüksekliği (mm) | 504 | 533 | 533 | 568 | 575 | 595 | 610 |
| K2 | Temizleme Kapağı Çapı | DN125 | DN125 | DN125 | DN125 | DN125 | DN125 | DN125 |
| L1 | Rezistans Yüksekliği (mm) | 1074 | 1042 | 1222 | 1414 | 1365 | 1555 | 1570 |
| L2 | Rezistans Çapı (inc) | 1 1/4" | 2" | 2" | 2" | 2" | 2" | 2" |
| M1 | Termometre Yüksekliği (mm) | 1442 | 1366 | 1737 | 2026 | 2023 | 2100 | 2160 |
| M2 | Termometre Çapı (inc) | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
